Кульминация «ружейной драмы»

Открытый капсюль – история появления и устройство

Правильно подобранный капсюль является залогом надежного выстрела. Капсюль в патроне – как вешалка в театре, с него начинается все. Основное назначение этого элемента – инициация воспламенения пороха. В патроне капсюль выполняет ту же функцию, что и детонатор во взрывном устройстве, где малый взрыв приводит к воспламенению заряда и возникновению энергии для движения поражающего элемента.

Изобретение капсюля

Первые капсюли были изобретены в начале XIX века. В 1807 году шотландский пастор Александр Джон Форсайт запатентовал свое изобретение, ставшее прообразом современных капсюлей. Оно представляло собой два кусочка металлической фольги и помещенный между ними заряд гремучей ртути (фульмината ртути).

Чуть позже, в 1814 году американец Д. Шоу создал свой капсюль открытого типа, представлявший собой металлический колпачок с помещенным внутрь инициирующим составом.

Оба изобретения, идентичные, по сути, стали прародителями всех капсюлей открытого типа, известных советским охотникам под названием «Центробой» или капсюль ЦБО – «центрального боя открытый». Изначально они предназначались для применения в капсюльных замках дульнозарядных ружей.

С появлением унитарного патрона для гладкоствольного охотничьего ружья, снаряжавшегося дымным или «черным» порохом, капсюли открытого типа стали применяться в боеприпасах почти в первозданном виде. Изменения коснулись лишь стандартизации их диаметра.

Устройство капсюля центрального боя

Капсюли типа ЦБО состоят из медного, алюминиевого или латунного колпачка высотой 4,15 мм и диаметром 6,55 мм с помещенным внутрь инициирующим составом. В отечественных капсюлях применяется смесь, состоящая из 40% бертолетовой соли, 35% гремучей ртути и 25% антимония (сульфида сурьмы). В отличие от чистой гремучей ртути, подобные смеси способны гореть без притока окислителя (кислорода) извне. Инициирующий состав накрыт свинцовой фольгой, покрытой сверху лаком.

Воспламенение заряда происходит вследствие ударного сжатия состава. Сжатие осуществляется ударником оружия с одной стороны и наковаленкой, находящейся внутри капсюльного отверстия латунной гильзы – с другой. Вокруг наковаленки в теле гильзы расположены отверстия, через которые воспламенение передается от ударного состава пороховому заряду. При воспламенении создается давление, равное 19 кгс/см2.

Сегодня капсюли открытого типа в охоте используются все реже. Частично это связано с постоянным сокращением выпуска латунных гильз и заменой их на более дешевые и практичные пластиковые.

Кроме того, капсюли ЦБО предназначены для воспламенения дымных порохов, поскольку отличаются малым давлением и слабым снопом пламени (форсом). Чувствительность их поверхности довольно низка и поэтому требует большой силы удара. Центробой также отличается частыми осечками, поскольку система открытых капсюлей подвержена попаданию влаги вовнутрь и отсыреванию инициирующего состава. Капсюли этого типа чувствительны к показателю влажности при хранении, срок которого не превышает 3 года. В современных системах оружия, использующих сильные бездымные порохи, их стараются не применять.

Этап третий. Поиск новых решений

В эпоху наполеоновских войн все страны Европы вошли с совершенно одинаковым оружием — гладкоствольными дульнозарядными ружьями со штыком, пистолетами и карабинами. Чтобы ускорить процесс заряжания, использовали так называемые картузы — бумажные патроны с пороховым зарядом и пулей. Готовя оружие к выстрелу, необходимо было закусить патрон, высыпать часть пороха на полку замка, засыпать оставшийся порох в ствол и забить пулю шомполом, используя бумагу в качестве пыжа. Артиллерия всех воюющих стран состояла из гладкоствольных дульнозарядных орудий, для заряжания которых также использовались картузы.

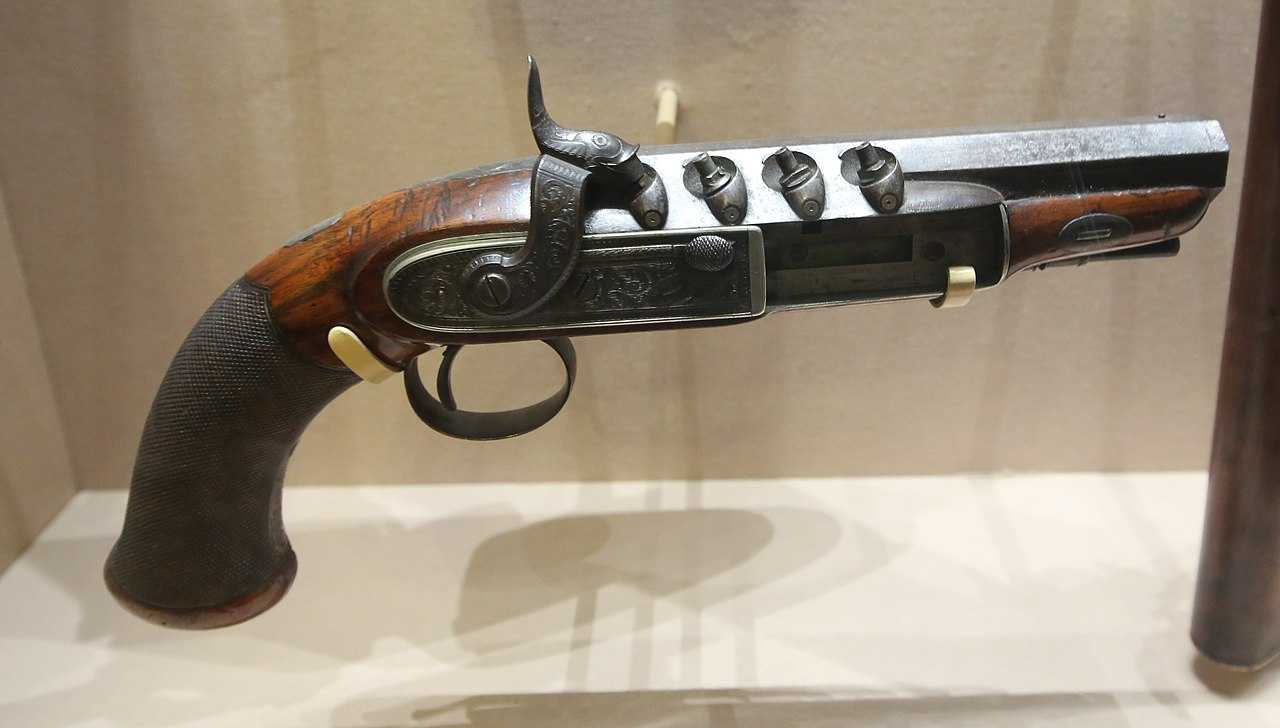

Британский пистолет-эспиньоль первой половины 19-го века. (Wikimedia Commons)

Скорострельность и точность гладкоствольного дульнозарядного оружия были доведены до предела. После окончания наполеоновских войн оружейные специалисты европейских стран принялись за усовершенствование всех огнестрельных систем. Результат не заставил себя долго ждать: на смену кремнево-ударному батарейному замку пришёл капсюльный, гладкие стволы сменились нарезными. Все это сказалось на точности и скорострельности оружия. Лидерами этой «гонки вооружений» 19-го века стали английские, французские и немецкие оружейники. Отставание России в вопросах перевооружения стоило ей поражения в Крымской кампании 1854−1856 годов. В середине 19-го века на вооружение Германии и Франции были приняты первые достаточно надёжные системы казнозарядного оружия с игольчатыми скользящими затворами Дрейзе и Шасспо.

В 1850-х — начале 1860-х годов настоящий переворот в огнестрельном оружии совершил французский оружейник Поттэ, создавший унитарный патрон современного типа. Сначала он использовался для охотничьего и спортивного оружия, но после модернизации оружейника Боксера, впервые применившего латунную гильзу, получил широкое распространение и в боевом оружии.

Создание унитарного патрона привело к распространению многозарядных магазинных ружей и револьверов, первыми наиболее удачными из которых стали изделия североамериканских оружейников Спенсера, Генри, Кольта, Ремингтона и др. А на закате 19-го столетия появились легендарная многозарядная винтовка немецкой фирмы «Маузер» образца 1898 года, русская трёхлинейная винтовка образца 1891 года, известная в России как винтовка Мосина, и винтовка системы «Мосин — Наган», состоявшие с незначительными модернизациями на вооружении вплоть до конца Второй мировой войны.

Винтовка Мосина на почтовой марке. (Wikimedia Commons)

Практически такие же изменения происходили и в артиллерии. И здесь перед оружейниками стояли три взаимосвязанные задачи: увеличение скорострельности, точности стрельбы и эффективности поражения. Уже с середины 19-го века во всех европейских странах начался переход к нарезной артиллерии, что сказалось на дальности и точности стрельбы. Затем за счёт внедрения казнозарядных орудий была повышена скорострельность. Используя вековые наработки, конструкторы разрабатывали все новые и новые виды снарядов. Во время Русско-японской войны 1904−1905 годов русские артиллеристы впервые применили стрельбу с закрытых огневых позиций, был создан и применён миномёт. К началу Первой мировой войны артиллерия подразделялась на полевую (лёгкую, конную, горную) и тяжёлую (осадную). В ходе войны появилась артиллерия сопровождения, зенитная и противотанковая артиллерия. Вторая мировая война дала мощный импульс для развития артиллерии, особенно зенитной, противотанковой, реактивной и самоходной, началось применение артиллерии большой и особой мощности.

Третий этап «великой пороховой революции» завершился с окончанием Второй мировой войны. Началась новая эпоха — эпоха господства автоматического огнестрельного оружия: пулемётов, пистолетов-пулемётов, автоматических штурмовых винтовок и пистолетов. Этот период ознаменовался созданием двух легендарных систем, по популярности, эффективности и надёжности не имеющих равных во всей всемирной истории оружейного дела — советского автомата Калашникова и американской винтовки М-16. Но это уже тема для отдельного рассказа. Революция продолжается…

Автор — директор Государственного исторического музея

Дима 15.12.2015 at 12:11 Да уж. Если не подзарядил правильно, то и попасть будет очень трудно. Полезная информация для всех охотников. Ответить
Денис 15.12.2015 at 13:49 Сейчас самое время, чтобы готовить патроны к весеннему сезону. Всегда стараюсь снаряжать патроны сам, так как готовым не очень доверяю. При самостоятельном снаряжении можно корректировать как вес заряда дроби, так и навеску пороха. А капсюли использую практически всегда Жевело. Как-то так сложилось, что им полностью доверяю.
Ответить
Павел 17.01.2016 at 04:32 Стрелял жевелом взамен обычного центробоя. Результатом очень доволен, статья очень интересная, поможет новичку разобраться в основах охоты!
Ответить
Максим 17.01.2016 at 11:54 Многие сейчас используют покупные патроны, но самостоятельная зарядка это особый шарм. Жевело гораздо мощьнее центробоя. Центробой раньше усиливали подсыпая на дно патрона несколько крупинок дымного пороха. Лично я предпочитаю жевело, сейчас и металлические гильзы под них есть.
Ответить
Юрий 17.01.2016 at 16:42 Даже Жевело после установки в гильзу, заполняю дымным порохом полностью, после засыпаю основной порох. Эффект весьма положительный, порхтдаже при минус 20*С сгорает без остатка, ствол после выстрела аж блестит, увеличивается кучность, дальность убойного выстрела дробью.
Ответить
Виктор 25.01.2016 at 19:46 Снаряжаю патроны около 30 лет.Использую порох “Сокол” СССР а сейчас Российский, никогда не подсыпал дымный порох под капсюль “Жевело” так,как это делать не рекомендуется.Сам по себе капсюль “Жевело”более мощный чем капсюль “Центробой”и его мощности достаточно для поджога пороха.Были случаи,брал зайца и утку на расстоянии около 100 метров,хотя замечал,что порох в стволе,как-бы не полностью сгорал а выстрел при этом был результативным. Ружье ИЖ-54,штучное,длинна стволов 750мм.
Ответить

Летчик Дельта 14.12.2018 at 09:54

за 100 метров зайца и утку уже не увидешь… не то что вести по ним прицельную стрельбу (то есть, пальбу в вашем случае) Сочинитель-фантаст, мля! ))))

Ответить

Аноним 21.12.2018 at 12:44

Что же вы за охотник то такой что за 100 метров зверя то не увидите. Довольно реальная ситуация. Я брал зайца в 120 шагов. Ружьё Сайга 20К.

Ответить

Алексей 24.11.2016 at 01:34 А КАК ЖЕ 7.62х54 ,заряд 3.2г и ЦЕНТРОБОЙ ?

Ответить

Летчик Дельта 14.12.2018 at 09:47 Половина (если не больше) дикого ****дежа, а не инфо. Да, иногда бывают и осечки, одна из тысячи (тут еще гильза может быть виновата на 50 %). Центробой прекрасно зажигает как и Сокол, так и Сунар, так и Нобель. Главное, металлическая гильза должна быть хорошо запыжована, и снаряд сразу не срывался с места, а давал пороху разгореться (и создать так называемое давление форсирования )

Ответить

Евгений 07.05.2019 at 11:25 Однажды отец на охоте дал мне пальнуть по вороне самокрутным патроном. Он их всегда сам заряжает. Тоже капсюли жевело. Ружье выплюнуло дробь метров на 20. Вместе с порохом. Я даже видел как она полетела. Ворона нас даже не заметила. У отца был очень озадаченный вид. Капсюль не воспламенил порох. У него такого не было за все 15 лет охоты. Половина пороха потом высыпалась со ствола. Вместе с прокладками.

Ответить

Капсюли Жевело

Капсюли закрытого типа системы Жевело, ставшие прообразом современных закрытых капсюлей, были созданы в конце XIX века и названы именем своего создателя (Gauvelot). Их конструкция представляет собой, по сути, патрон кольцевого воспламенения, с той лишь разницей, что капсюль не оснащается поражающим элементом. Состоят капсюли жевело из следующих компонент:

Корпус. Изготавливается из мягких цветных металлов – меди, латуни. Верхняя часть цилиндрическая или слегка зауженная. Нижняя часть оснащена выступом – юбкой, служащей для фиксации капсюля в донце гильзы. В качестве упора капсюля при посадке в донце гильзы служит закраина.
Наковаленка. Она размещается за шляпкой капсюля внутри его корпуса. Между ней и шляпкой расположен капсюль открытого типа, в который заключен инициирующий состав. В свою очередь, он отделен от наковаленки прокладкой из фольги или бумаги. Нижняя часть наковаленки, подходящая к срезу корпуса капсюля, удерживается в корпусе его завальцованными краями.
Инициирующий состав состоит из гремучей ртути, бертолетовой соли и антимония.

При выстреле ударник наносит удар по шляпке капсюля, инициирующий состав сжимается между шляпкой и наковаленкой, после чего детонирует. Форс (струя пламени) проходит через единственное отверстие в корпусе капсюля, расположенное за наковаленкой, после чего происходит воспламенение порохового заряда.

Преимущества и недостатки

Применение капсюлей типа жевело способствует быстрому воспламенению порохового заряда, состоящего из современных бездымных порохов. Мощный сноп пламени и его высокая концентрация, чему способствует единственное отверстие для воспламенения в корпусе, создает высокую энергию выстрела.

Начало применения капсюлей жевело было значительным шагом в развитии практики снаряжения боеприпасов и повышения эффективности выстрела. Но у них обнаружился побочный эффект – сильное загрязняющее воздействие, оказываемое на канал ствола агрессивными продуктами горения инициирующего состава.

Оседание их на стенках стволов и в патронниках при выстреле приводило к появлению в стволах т.н. «сетки разгара» – хаотично расположенным микротрещинам и микровыбоинам (сыпи). Неровности в стволе «натягивали» в себя влагу и копоть, в результате чего происходило оржавление поверхности металла и разрушение его структуры на молекулярном уровне.

Кроме каналов ствола и патронников происходило разрушение пространства вокруг ударника. Кислотная реакция сгорания приводила к появлению эрозийного кольца вокруг ударника. Глубокая эрозия со временем влияла на качество выстрела, становясь причиной прорыва газов через капсюль к ударнику.

Для устранения проблемы компанией Ремингтон был разработан ударный состав для капсюлей, оказывающий значительно меньшее оржавляющее воздействие.

Рождение унитарного патрона[править]

В это же самое время шла еще одна очень важная борьба: за казнозарядность. Подавляющая часть более старых моделей стрелкового оружия заряжались через дуло, что было очень неудобно. А те что заряжались сзади подобно вышеупомянутому Boxlock заряжались ещё неудобнее и медленнее. Капсюльный револьвер был как бы казнозарядным оружием, но не сказать что процесс зарядки был быстрее — нужно было сначала вынуть барабан затем насыпать пороха в каморы и забить пули молотком, затем вставить капсюли и вернуть барабан на место. Поэтому многие оружейники пытались изобрести такое оружие, которое можно было бы заряжать быстро.

Вставлять в патронник аккуратненько, чтобы не помять.

Для убыстрения зарядки издавна использовали готовые мерки пороха в трубочках с крышечкой, которые мушкетёры таскали на себе подобно пулемётным лентам. Для зарядки вынимали трубку из ленты, открывали крышечку, насыпали немного пороха на затравочную полку, затем засыпали всю оставшуюся мерку пороха в ствол, возвращали трубочку обратно на своё место (крышечка оставалась болтаться на верёвочке показывая что трубку использовали), забивали в ствол пулю с пыжом шомполом и молотком… — в общем всё удобство сводилось к том чтобы иметь в горячке боя готовые точно отмеренные мерки пороха, а не боятся что нечаянно насыплешь из пороховницы слишком много и ствол разорвёт в руках. Затем появились бумажные патроны — мерка пороха с пулей в обёртке из промасленной бумаги. Изначально она использовалась так: надкусив патрон и держа пулю зубами, высыпали немного пороха на затравочную полку, затем высыпали весь порох в ствол и, используя бумагу от патрона как пыж, по старинке заталкивали пулю шомполом. Затем нашлись смекалистые солдаты, пришедшие к выводу, что незачем высыпать весь порох в ствол, а проще после того как насыпали мерку пороха на затравочную полку, затолкать в ствол весь патрон с пулей как есть. Что значительно убыстрило процесс зарядки, и затем вошло в устав как общепринятая практика. И наконец, пруссакам пришла в голову идея объединить бумажный патрон с капсюлем. Причём капсюль изначально поместили внутри (!!!) бумажного патрона рядом с пулей, и чтобы достать до капсюля потребовался длинный иглообразный боёк протыкавший почти весь патрон до самой пули и бивший по капсюлю (так называемые игольчатые винтовки). Естественно иглообразные бойки часто ломались что серьёзно сказывалось на надёжности оружия. Потому капсюль переместили на другой конец бумажного патрона, а боёк стал короче и надёжнее.

В последствии появилась Её Величество Гильза. Она объединила порох, капсюль и пулю в единый (унитарный) патрон, а ее медные стенки закрывали собой все щели в казённике, через которые могли утечь газы. Началась современная эра стрелкового оружия.

Капсюльный замок своими руками

Иногда не достаточно чертежей, чтобы точно понять устройство и принцип работы того или иного механизма. Кремневый замок хотя и не очень сложное изделие, но пошаговая инструкция по его сборке совсем не помешает. К тому же она поможет понять то, как устроен кремневый замок и как он работает.

Кремневый замок в разобранном виде выглядит следующим образом. Порядок сборки кремневого ударного замка (flint lock, device and assembly sequence) будем иллюстрировать фотографиями.

Сборку начинаем с установки в ось курка самой мелкой «г»-образной детали замка. Английское название этой детали «fly», мы назовем ее ускорителем. Далее ось курка устанавливаем в соответствующее отверстие замочной доски.

Закручиваем верхний винт, крепящий уздечку к замочной доске. Под нижний выступ уздечки устанавливаем спусковой рычаг.

Закручиваем нижний винт, закрепив уздечку и спусковой рычаг к замочной доске.

Устанавливаем пружину спускового рычага. Крепим пружину к замочной доске с помощью винта. Не докручивая винт на несколько витков до упора, пальцами слегка сжимаем пружины, чтобы ее плоский выступ вошел в соответствующий паз в замочной доске, после чего плотно затягиваем винт. Проверяем работу собранного узла. Ось курка должна свободно вращаться в гнездах, а ускоритель без усилия перемещаться между ограничительными выступами оси курка. Спусковой рычаг должен свободно перемещаться, выходя из зацепления с боевым и предохранительными выступами шептала, расположенного на оси курка и возвращаться в исходное положение под действием пружины.

Устанавливаем пороховую полку, введя ее в соответствующий паз замочной доски. Внутренняя часть пороховой полки оказывается зажатой между уздечкой и выступом в передней части замочной доски.

Прикручиваем задний винт, крепя пороховую полку к замочной доске.

Устанавливаем на место подогнивную пружину, введя ее выступ в соответствующее отверстие в замочной доске.

Крепим с помощью винта подогнивную пружину к замочной доске.

Устанавливаем крышку пороховой полки на свое место. При этом желательно полку устанавливать в положении «открыто».

Немного сжав подогнивную пружину, придавив ее выступами нижней части крышки пороховой полки, совмещаем отверстия в замочной доске, крышке пороховой полки и самой пороховой полке. Устанавливаем и закручиваем винт, выполняющий функцию оси для крышки пороховой полки.

Собираем курок, для чего с помощью винта курка крепим его верхнюю губку к основанию курка.

Устанавливаем курок на свою ось.

Закручиваем винт, крепящий курок к оси.

Боевую пружину перед установкой необходимо сжать. Для этой цели используют специальные тисочки. При их отсутствии можно воспользоваться и самыми маленькими слесарными тисочками (шириной губок 50-100 мм). Зажимать боевую пружину следует со стороны где нет выступов, для установки в замочную доску.

Проверяем правильность сборки замка. Закроем крышку пороховой полки. Она должна захлопнуться с небольшим усилием под действием подогнивной пружины.

Кремневый замок устанавливается в ложе отдельно от спускового крючка. Спусковой крючок после врезается в ложе таким образом, чтобы верхняя часть спускового крючка располагалась как раз под выступом спускового рычага замка.

Применение ударного капсюля в современных запальных механизмах

Как правило большинство военных мин-ловушек содержат какой либо пружинный ударник который наносит удар по ударному капсюлю, который подключен к детонатору . Взрыватель вставляют в взрывной заряд — например, C4 или шашку TNT. Взводят мину (например, извлекают чеку или проволоку) отпуская ударник который движется вперед и наносит удар по капсюлю, а капсюль уже подрывает детонатор. В результате ударная волна от детонатора подрывает основной заряд взрывчатки.

Советский запал для мины-ловушки: обычно к чеки присоединяли вытяжной шнур. Четко видно ударный капсюль.
Другой советский запал для мины-ловушки: обычно к чеки присоединяли вытяжной шнур. Четко видно ударный капсюль.
Советский запал нажимного действия: человек наступала на дощечку которая нажимала на ударник.
Японская граната Type 99 в разрезе. Изображен ударный запал.
Изображение немецкого запала для S-мины. Четко видно ударный капсюль.

1.3. Капсюли

Капсюль часто называют воспламенителем, однако он является не только источником пламени для воспламенения пороха, но и служит главным образом для того, чтобы повысить давление и температуру в камере сгорания патрона, при которых только и начинается устойчивое горение пороха с большими скоростями. Недостаточно мощный капсюль может привести к очень медленному воспламенению и горению пороха, т. е. к затяжному выстрелу, что не только ухудшает бой, но и опасно для стрелка, так как выстрел может произойти после того, как охотник, из-за отсутствия выстрела, может открыть затвор ружья. Наоборот, чрезмерно мощный капсюль может явиться причиной перехода горения пороха в детонацию (мгновенное сгорание), при которой происходит резкое повышение давления, что может привести к опасным последствиям. Поэтому капсюль-воспламенитель согласуют с порохом, идущим на снаряжение патронов.

Рис. 6. Капсюли

А — ЦБО: 1 — корпус капсюля, 2 — ударный состав, 3 — слой лака

Б — Жевело: 1 — корпус, 2 — колпачок с ударным составом, 3 — наковальня

Для дымного пороха применяют более слабый открытый капсюль центрального боя, называемый часто « (рис. 6А

). Он представляет собой цельнотянутый колпачок (1), в который впрессован ударный состав (2). Сверху взрывчатое вещество для предохранения от внешних воздействий закрыто фольгой, пергаментом или слоем лака (3). Колпачок открытого капсюля обычно делается из меди, реже — из мягких сплавов латуни и алюминия.

Для бездымных порохов используется более мощный закрытый капсюль «Жевело» (рис. 6Б

). Этот тип капсюля имеет вид латунной гильзочки со шляпкой (1), на дно которой поставлен медный колпачок с ударным составом (2), закрытым сверху фольгой или бумагой. Колпачок с ударным составом удерживается в гильзочке наковальней (3), которая закрепляется закаткой краев дульца гильзочки. Закрытый капсюль более чувствителен к удару бойка, более мощный и устойчив по форсу (длине луча, продолжительности действия, силе огня) пламени. Капсюль «Жевело» выпускается в трех разновидностях: «Жевело-нормальный», «Жевело-М» (мощный) и «Жевело-Н» (неоржавляющий). «Жевело-М» создает давление в патроне 42 кгс/см?, а «Центробой» — только 19 кгс/см?.

Если в силу каких-либо обстоятельств охотнику приходится пользоваться открытым капсюлем «Центробой» при снаряжении патронов бездымным порохом, то для повышения его мощности в капсюльное гнездо до постановки капсюля делают подсыпку нескольких зерен дымного пороха № 4 или, в крайнем случае, № 3.

Выпускаемый капсюль «Жевело-мощный» для бездымных порохов при правильном снаряжении патрона обеспечивает вполне надежные условия воспламенения и сгорания, поэтому добавлять в этот капсюль для его усиления дымный порох не следует.

Продаваемые у нас гремуче-ртутные капсюли « дают продукты сгорания кислотного характера, которые очень сильно действуют на металл стволов, вызывая его коррозию. Сам порох (дымный и бездымный) этого отрицательного свойства не имеет. Более того, дымный порох в канале ствола создает щелочную среду и в какой-то мере нейтрализует вредное действие остатков сгорания капсюлей. Что же касается бездымного пороха, то он этими качествами не обладает, капсюльный нагар быстро разрушает стволы, а потому и вызывается необходимость чистки ружья тотчас же после стрельбы с применением щелочного масла. В настоящее время выпускается капсюль «Жевело-Н» (неоржавляющий, который не содержит веществ, вызывающих коррозию стволов).

Открытые капсюли продаются в расфасовке по 1000 штук в коробке, закрытые — по 100 или 300 штук

При приобретении следует обращать внимание на то, чтобы металл капсюля не имел следов окисла, хороший свежий капсюль имеет чистую блестящую поверхность

Хранить их следует в сухом прохладном месте, отдельно от пороха, в бутылочке из темного стекла с плотной пробкой. Заводы-изготовители гарантируют срок хранения капсюлей от 3 до 6 лет, однако охотничья практика говорит, что срок хранения можно продлить до 10 лет. В.Королев, отстреливая старые капсюли «Жевело», пришел к выводу, что капсюли, хранившиеся свыше 25–35 лет, для охоты малопригодны. Капсюли, имеющие «возраст» до 15 лет и хранившиеся даже не в идеальных условиях, для практического применения пригодны. Как видите, срок хранения в 5 раз превышает тот, который указан на упаковке. Однако, несмотря на возможность использования старых капсюлей, снаряжать патроны для охоты на копытных и крупных хищников, где от одного-двух выстрелов зависит успех, а подчас и здоровье, а то и сама жизнь охотника, надо только новыми капсюлями.
