Способы взрывания с применением накладных и глубинных зарядов
Для взрывания зарядов ВВ применяют следующие способы: огневой, электрический и при помощи ДШ. По времени взрывания отдельных зарядов различают мгновенное, короткозамедленное и замедленное взрывание.
Огневой способ применяется для взрывания одиночных зарядов или разновременного взрывания группы зарядов. При огневом способе взрывания из капсюля-детонатора и ОШ изготовляется зажигательная трубка, которая в соединении с патроном ВВ образует патрон-боевик. Последний вводится в заряд ВВ и взрывает его при воспламенении зажигательной трубки.
Электрический способ применяется, когда необходимо взорвать большую серию зарядов на значительном расстоянии одновременно или с необходимым замедлением. Для этого используют различные соединения электрических сетей и замедлители взрывания.
Взрывание при помощи детонирующего шнура производят без введения капсюля-детонатора в заряд ВВ.
По месту расположения различают заряды наружные (накладные) – располагаемые на поверхности разрушаемых объектов и внутренние – в специальных выработках (шпурах, скважинах, рукавах и камерах), называемых зарядными камерами (рис. 9).

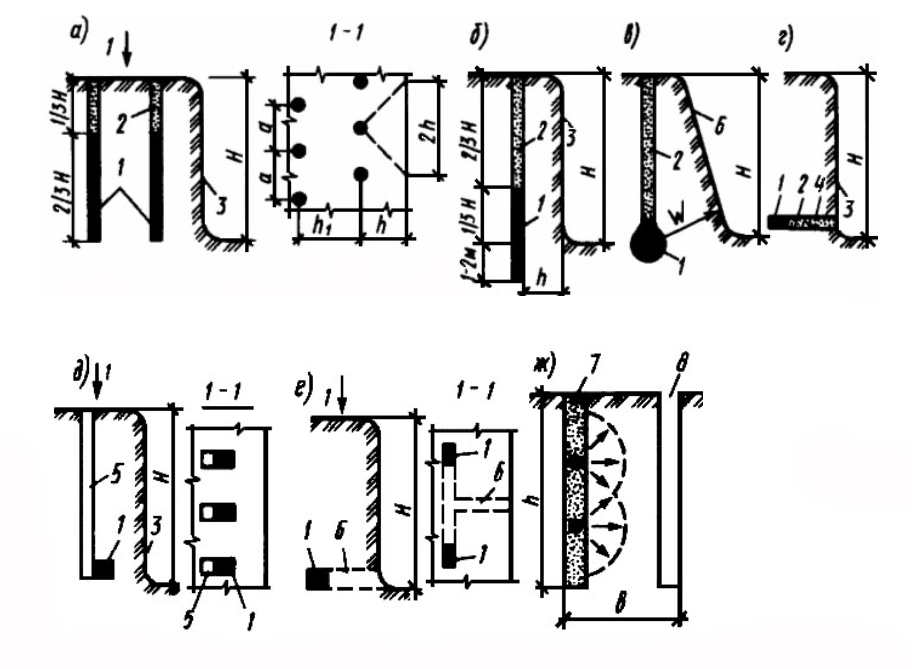

Рис. 9 — Методы ведения взрывных работ (размеры в м): а) шпуровыми зарядами; б) скважинными зарядами; в) котловыми зарядами; г) малокамерными зарядами; д), е) камерными зарядами; ж) щелевыми зарядами; 1 – заряд ВВ; 2 – забойка; 3 – грудь забоя; 4 – рукав; 5 – шурф; 6 – штольня; 7 – рабочая щель; 8 – компенсационная щель
По форме заряды делятся на сосредоточенные, удлиненные и фигурные.
Сосредоточенный заряд может иметь форму куба, шара или цилиндра, высота которых не превышает пяти диаметров.
Удлиненный заряд имеет форму цилиндра, высота которого больше пяти диаметров основания, или параллелепипеда с высотой, в пять раз превосходящей малую сторону основания. Применяется он, главным образом, в шпурах, скважинах и рукавах.
Фигурный заряд может быть разнообразной, иногда довольно сложной формы, которая зависит от характера необходимого разрушения и условий рационального размещения заряда на данной площади.
Для повышения эффективности действия ВВ применяют кумулятивные заряды, отличающиеся от обычного наличием цилиндрической или конической внутренней полости, с одной стороны прикрытой крышкой из инертного материала. Стенки полости покрывают металлической оболочкой.
При взрывании заряда полость быстро сжимается, в ее узком отверстии создаётся очень высокое давление газов, и под влиянием ударной волны с весьма высокой скоростью выбрасывается металлическая струя большой пробивной силы. Такими зарядами взрывают металлические и железобетонные конструкции.
По действию, оказываемому на окружающую среду (на взрываемую породу), различают заряды выброса (в практике называемые горнами), рыхления и камуфлеты (для образования пустот) (рис. 10).
Рис. 10 — Действие заряда на взрываемую породу: а) выброс; б) выпирающий горн; в) камуфлетный горн; 1 – разрыхленная порода; 2 – раздробленная порода, падающая обратно в воронку; 3 – отвалы породы после взрыва; 4 – очертания видимой воронки; 5 – очертания воронки в момент взрыва
Количество взрывчатого вещества в заряде определяется расчетом в зависимости от назначения взрыва. При взрыве на выброс в грунте образуется конусообразное углубление, называемое воронкой. Грунт, выброшенный взрывом, под действием силы тяжести падает частично в воронку и частично вокруг нее.
Воронки взрыва имеют радиус разрушения r и линию наименьшего сопротивления W, равную кратчайшему расстоянию от центра воронки до ближайшей свободной поверхности.
Действие взрыва принято характеризовать величиной отношения, называемого показателем действия взрыва
n = r / W
Показатель n характеризует также и заряды. При n = 1 заряд нормального выброса и воронка нормального выброса, при n > 1 заряд и воронки усиленного выброса и при n < 1 – уменьшенного выброса.
При n = 0,75 не происходит выброса грунта, а имеется только рыхление в объеме воронки и выпучивание на поверхности. Выбор вида и величины заряда зависит от целей взрывания. Масса заряда определяется по эмпирическим формулам, которые в большинстве случаев являются функциями величин удельного расхода ВВ, объема взрываемого грунта или параметров воронки (горна). Расчетный расход ВВ проверяют до производства основных взрывов на месте работ пробным взрыванием.
Простейший метод
Самым простым и эффективным способом изготовить дымовуху, является использование некоторых препаратов, которые есть практически в любой домашней аптечке. Речь идёт об анальгине. С добавлением гидроперита может получиться неплохая дымовая шашка. Хитрость заключается в том, что если растереть эти препараты до состояния порошка, смешать и разогреть полученную массу, то пойдёт химическая реакция, начнет выделяться едкий белый чад. Основной особенностью является то, что хватит самого небольшого повышения температуры, например, прикосновения. Этот способ поможет устроить отличный розыгрыш знакомых, однако обязательно надо помнить о правилах безопасности, о которых будет написано ниже.
История
Изобретение английским инженером Уильямом Бикфордом нового типа шнура позволило повысить надёжность передачи импульса. В бикфордовом шнуре стопин, покрытый пороховой мякотью, заключён в двойную текстильную оплётку, верхний слой которой для защиты от сырости пропитан битумом. Стопин обеспечивал устойчивость горения шнура, пороховая мякоть достаточную силу пламени, двойная оплётка гибкость и целостность сердцевины, битум, кроме защиты от сырости, также позволял пороховым газам при горении прорываться наружу, а кислороду поступать в зону горения. Собственного кислорода горючему составу не хватало, так как в нём было низкое содержание селитры — основного поставщика кислорода. Однако бикфордов шнур имеет ряд недостатков, не отвечающих современным требованиям надёжности и безопасности: он гаснет в воде, скорость горения нестабильна, битум при низких температурах трескается и теряет свои качества.
В современном огнепроводном шнуре стопин заменили направляющей нитью, скрученной из трёх хлопчатобумажных ниток, каждая из которых имеет различную пропитку. Такой шнур представляет собой многослойный шнур, сердцевина содержит дымный шнуровой порох с центральными направляющими нитями — это обеспечивает достаточно точное выдерживание скорости горения шнура. Пиротехнический состав, которым заполняется шнур, не нуждается во внешнем кислороде, поэтому шнур горит без открытого пламени и может гореть даже в воде. Оплётка из хлопчатобумажных или льняных нитей покрыта или пропитана водоизолирующей массой.
В СССР выпускали три марки ОШ:
- ОША — с асфальтированной оплёткой
- ОШДА — с дважды асфальтированной оплёткой
- ОШП — с пластиковым покрытием
Наружный диаметр ОШ 4-6 мм. Скорость горения постоянна, всегда составляет около 1 см в секунду, что позволяет подрывникам установить время до взрыва по длине шнура. Передача горения между соприкасающимися отрезками шнуров невозможна.
В бытовой пиротехнике большое распространение получил китайский огнепроводный шнур виско (visco fuse). Он состоит из двух оплеток хлопчатобумажных ниток, внутрь которых заплетён химический состав. Сверху он покрыт нитролаком. Бывает очень много различных цветов — зелёный, красный и красно-бело-синий и.т.д . Цвет виско фитиля определяет его различные характеристики горения. К примеру скорость горения зелёного шнура 1 см/сек. Данный шнур хорошо держит горение, способен гореть под водой, а также передаёт горение между соприкасающимися отрезками.
Наружный диаметр шнура 1/16 дюйма.
Современные гранаты[править]
Ручные гранаты современного типа появились в Первую мировую войну. Они отличались от классических «мультяшных бомб» сразу по нескольким признакам. Во-первых, они снаряжались не порохом, а полноценной взрывчаткой (тротилом, мелинитом, динамитом и т.д.). Во-вторых, в роли запала выступал не простой фитиль (огнепроводный шнур), а устройство с накалываемым капсюлем, тёрочным воспламенителем, химическим воспламенителем и др. Огнепроводный шнур был запрятан в глубине запала и бойцу не виден. Перед броском ничего не надо было поджигать: достаточно было извлечь чеку (шплинт в других изданиях) с кольцом (в просторечии «чеку») или выдернуть шнур или снять колпачок и ударить о твердый предмет. В результате этого накалывался капсюль (загорался тёрочный состав, разбивалась ампула), воспламенялся пороховой замедлитель внутри запала, и как только он полностью прогорал, граната взрывалась. В некоторых моделях (впоследствии во всех без исключения) запал оснащался рычагом для задержки; пока солдат держал гранату, прижимая рычаг, запал не срабатывал, и даже можно было вставить «чеку» обратно.
Форм-факторов у гранат времен Мировых войн было несколько. Во-первых, были так называемые «бутылки» (например, граната Рдултовского), в форме которых до сих пор выпускается спортивный снаряд «граната». Во-вторых, в Германии был вариант «бутылки» — «пестик», граната на деревянной ручке (Stielhandgranate), широко известная по фильмам о Великой Отечественной. В-третьих, появилась современная яйцевидная граната.
Создание
История создания боевой гранаты Ф-1 началась в 20-х годах прошлого века. К 1922 году Красная Армия была вооружена различными типами оборонительных гранат иностранного производства. Среди них находились надёжные английские гранаты Миллса и французские — F-1, отличавшиеся продуманной формой и сомнительным качеством запала, подрывавшим её сразу после удара, без выдержки времени замедления.
В 1925 г. Артиллерийское Управление РККА выявило критическую нехватку ручных оборонительных боеприпасов на своих складах и впервые задумалось о разработке и производстве совершенной гранаты с хорошей поражающей способностью и качественным взрывателем.
Запал гранаты
В результате, французскую F-1 оснастили запалом системы Ф.В. Ковешникова и в 1928 г., после нескольких испытаний и поправок, советская граната Ф-1 была принята на вооружение Красной Армии. Военные быстро окрестили её «лимонкой».
На первоначальном этапе для производства «лимонки» корпусы заимствовались от иностранных F-1, но уже к 1930 году в СССР запустили собственное производство.
Начиная с 1939 года, в условиях повышающейся угрозы войны, значительно ускорилось развитие оборонной промышленности СССР. В это время советскими инженерами разрабатывались новые образцы военной техники, боеприпасов и усовершенствовались имеющиеся.
Модернизация не обошла стороной и Ф-1:
- в 1939 годуинженер Храмеев Ф.И. рационализировал корпус гранаты, убрав нижнее окно и заменил простой чугун, использовавшийся для его изготовления, на сталистый, чем повысил убойную силу боеприпаса;
- в 1941 году конструкторы Вицени Е.М. и Бедняков А.А. преобразовали Ф-1, разработав более дешевый запал, понизивший время задержки взрыва с 6 секунд до 3,5 — 4,5. Он получил название УЗРГ (унифицированный запал к ручным гранатам), а в послевоенные годы он был еще раз улучшен.
С тех пор, гранаты Ф-1, в которых изменили принцип взрыва, широко применялись в различных военных кампаниях и несмотря на то, что они устарели, а в армию давно поставляются более современные ручные гранаты, «лимонки» и по сей день не исчезли из ее арсенала.
РПГ-43
В середине 1943 года на вооружение Красной Армии принимается принципиально новая граната кумулятивного действия РПГ-43 разработанная Н.П. Беляковым. Это была первая кумулятивная ручная граната разработанная в СССР.
Граната РПГ-43 имела корпус с плоским дном и конической крышкой, деревянную рукоятку с предохранительным механизмом, ленточный стабилизатор и ударно–воспламеняющий механизм с запалом. Внутри корпуса помещается разрывной заряд с кумулятивной выемкой конической формы, облицованной тонким слоем металла, и стаканчик с закрепленными в его дне предохранительной пружиной и жалом.
Стаканчик располагается в трубке конической крышки корпуса, служащей для соединения корпуса с рукояткой. Для этого трубка снабжена резьбой.
Деревянная рукоятка гранаты имеет сложную конструкцию. На ее переднем конце закреплена металлическая втулка, внутри которой находятся держатель запала и удерживающая его в крайнем заднем положении шпилька. Снаружи на втулку надета пружина и уложены матерчатые ленты, крепящиеся к колпаку стабилизатора. Колпак служит для защиты лент от внешнего воздействия при транспортировке и для улучшения стабилизации при полете гранаты. Предохранительный механизм состоит из откидной планки и чеки. Откидная планка служит для удержания колпака стабилизатора на ручке гранаты до ее броска, не позволяя ему сползать или проворачиваться на месте.
При приведении гранаты в боевое положение необходимо вставить запал. Для этого рукоятка откручивается и, предварительно убедившись, что предохранительная пружина и жало находятся в стаканчике корпуса (осмотреть и слегка надавить пальцем на пружину), запал до отказа навинчивается на запалодержатель.
При осуществлении этой операции рукоятка удерживается левой рукой запалодержателем вверх, а запал навинчивается правой.
Перед метанием граната берется в правую руку, при этом откидная планка плотно прижимается к рукоятке, а левой рукой за кольцо выдергивается предохранительная чека. После того как чека выдернута, следует сделать энергичный замах и бросить гранату.
Во время броска гранаты откидная планка отделяется и освобождает колпачок стабилизатора, который под действием пружины сползает с рукоятки и вытягивает за собой ленты.
Предохранительная шпилька выпадает под собственным весом, освобождая держатель запала. В полете запалодержатель с запалом удерживается от смещения вперед только предохранительной пружиной. Благодаря наличию стабилизатора полет гранаты происходил головной частью вперед, что необходимо для оптимального использования энергии кумулятивного заряда гранаты. При ударе гранаты о преграду дном корпуса запал, преодолевая сопротивление предохранительной пружины, накалывается на жало капсюлем-детонатором, что вызывает подрыв разрывного заряда. Кумулятивный заряд РПГ-43 пробивал броню толщиной до 75 мм.
Старинные гранаты[править]
Первые ручные гранаты появились в Китае, и были керамическими в форме с шара с пупырышками. Керамический корпус был дешёвым и лёгким в производстве, однако, не давал таких убойных осколков которые дают гранаты с металлическим корпусом (тяжёлый осколок от «лимонки» может убить и на расстоянии в 200 метров), и поражающий эффект, если осколок попал не открытую часть тела, в основном ограничивался фугасным действием.
В арабских странах в качестве гранат использовалась зажигательная смесь «нафта» на основе нефти, являющаяся предком коктейлей Молотова. Наиболее эффективно «нафта» использовалась при защите крепостей — для забрасывания осадных башен и таранов. Пехотинец же получивший нафтой по щиту, чувствовал себя как полицейский с щитом, будучи под градом камней получивший коктейлем Молотова — надо бы быстро потушить, но есть риск открывшись получить стрелу.
Классические ручные гранаты внешне были очень похожи на мультяшные бомбы (и, собственно, и были прототипом мультяшных бомб): чугунные шары с фитилями, начиненные порохом. Ими вооружались рослые и физически сильные солдаты, называвшиеся гренадерами; также существовали примитивные гранатометы, так называемые ручные мортиры, для метания таких гранат. Пик их популярности пришелся на XVIII век, потом они тихо сошли на нет (хотя английская пороховая граната классической конструкции, называвшаяся «Grenade No. 15», или «Крокетный шар», выпускалась и в XIX веке, и даже успела повоевать в Первой мировой и в Гражданской войне в России).
Самодельная разновидность «классической гранаты» — не менее классическая «македонка», представляющая собой пустотелый чугунный шар, открученный с ближайшей ограды и набитый «пистолетным» (т.е. мелким) порохом. Часто туда же по вкусу добавляли гаек, железных обрезков и прочей дряни — для увеличения осколочного действия. В отверстие ввинчивался просверленный вдоль болт, сквозь который проходил фитиль.
Метательные взрывчатые вещества, или пороха
Для этих веществ характерным видом взрывного превращения является горение, не переходящее в детонацию даже при высоких давлениях, которое развивается в условиях выстрела. Эти вещества используются для сообщения пуле или снаряду движения в канале ствола оружия и для сообщения движения ракетным снарядам.
Для возбуждения горения порохов необходимо действие на них пламени.
Пороха разделяются на две группы: пороха – механические смеси (и как разновидность — твердые ракетные топлива) и пороха на основе нитроклетчатки.
1. Пороха – механические смеси. До недавнего времени из этой группы веществ наиболее значительное практическое применение находил дымный (черный или охотничий) порох. Черный порох был изобретен в Китае 800 г. до н.э. Дымный порох состоит из гранул темно-зеленого или черного цвета. Он состоит из 75 % селитры (чаще калийной КNO3), 10-12 % угля и 12-16 % серы. Воспламеняется при температуре 270 – 300С, развивает температуру при взрыве 2200С, скорость горения до 300 м/с и давление до 6000 атмосфер.Горение черного пороха можно представить следующим уравнением: 2KNO3+ 3C+SN2+ 3CO2+K2S(тв)
При горении пороха селитра разлагается с выделением кислорода. Этот кислород необходим для горения угля и серы, которые играют роль горючего. Сера, кроме этого, является цементатором – цементирует частица угля и селитры.
Дымный порох мало чувствителен к удару, но очень чувствителен к пламени, он загорается в результате воздействия даже незначительной искры. Известны случаи воспламенения пороха в результате образовавшейся фрикционной искры от трения обуви с металлическими гвоздями о цементный пол. Порох воспламеняется при соприкосновении с пламенем, раскаленными телами, электрической искрой при нагревании до 270С, фрикционных искр. Самопроизвольно порох может взрываться только в том случае, если селитра содержит примеси хлора. Чувствительность пороха значительно уменьшается в присутствии влаги. При содержании влаги 15 % порох теряет способность к воспламенению.
Небольшие примеси жиров (2-10 %) понижают воспламеняемость пороха и замедляют сгорание. Препятствуют взрыву пороха и негорючие добавки, например, стеклянный порошок и тонкоразмолотый песок.
Ракетные топлива– твердосмесевые и пиротехнические топлива – представляют собой смеси окислителей, горючих и связующих веществ.
В качестве окислителей используется аммиачная селитра NH4NO3, перхлорат аммония NH4ClO4 и перхлорат калия КClO4. Связующими веществами являются асфальтовый битум, каучуки, карбамидные и фенолформальдегидные смолы, виниловые полимеры, полиэфиры и нитроцеллюлоза. В качестве горючего также используется алюминиевая пыль. Такое топливо может содержать, например, 70 % NH4ClO4, 10 % алюминия Al в порошке, 19 % каучуков или смол, 1 % специальных добавок. Горение смесевых твердых топлив часто переходит в детонацию. Кроме того, выделяющаяся энергия значительно превосходит энергию сгорания дымного пороха.
2. Нитроцеллюлозные пороха. Их основой являются нитраты целлюлозы, пластифицированные каким-либо растворителем. Пироксилиновые порохаизготавливаются таким способом, что летучий растворитель (пластификатор) по завершении процесса в значительной мере удаляется из пороховой массы.
Баллиститы– нитроцеллюлозные пороха, изготавливаемые с применением нелетучего растворителя, полностью остающегося в порохе. В зависимости от применяемого растворителя баллиститы называются нитроглицериновыми, нитродигликолевыми и т.д.
Кордиты — нитроцеллюлозные пороха, изготавливаемые на смешанном растворителе – летучем и нелетучем (например, глицерин с ацетоном).
Самовозгорание порохов обычно приводит к пожару, т.к. загоревшиеся пороха не детонируют. Категорически запрещено совместное хранение бризантных ВВ и пороха, загорание последнего может вызвать горение и последующую детонацию ВВ.
Признаки разложения порохов на основе нитроцеллюлозы:
- Изменение цвета пороховых элементов. Появление на их поверхности желто-бурых пятен.
- Повышение температуры пороха.
- Появление запахов оксидов азота.
При появлении данных признаков необходимо срочно удалить начинающий разлагаться порох из хранилища и уничтожить его. Если удалить порох невозможно, его необходимо интенсивно поливать водой. Тушить пороха водой огнетушителем или компактной струей обычно не удается. Вследствие сильного пламени при горении пороха его тушение в присутствии людей всегда связано с большим риском. Тушение порохов должно производиться с помощью автоматически действующих дренчерных или спринклерных устройств. При загорании больших количеств пороха работающие в помещении должны немедленно его покинуть.
«Приручение» ручных
Первая мировая война выдвинула на первое место проблему ручного пулемета (ружья-пулемета), способного повсюду следовать вместе с мелкими подразделениями, быстро занимать укрытую позицию и открывать огонь (все они стреляли только с сошки, хотя пробовали делать это и на ходу, «с ремня»). Да и в производстве ручные пулеметы были дешевле станковых.
Способы получения ружей-пулеметов были разными. Немцы спешно переделывали в ручные станковые MG.08 системы Максима, получив в результате весьма громоздкий MG.08/15 с водяным охлаждением ствола и несколько более удобный MG.08/18 с воздушным охлаждением.
Появлялись и поспешно принятые «новинки» вроде французского CSRG «Шош», созданного в 1915 году комиссией во главе с полковником Шошем (с автоматикой на основе отдачи ствола с длинным ходом, питанием от секторного коробчатого магазина, выгнутого почти полукругом, отделкой, рассчитанной на максимальное удешевление). «Шош» оказался одним из худших образцов автоматического оружия XX века, зато его можно было быстро поставить на производство, чем французы и воспользовались.
Англичане поставили на производство созданные еще до войны французский ручной пулемет «Гочкис» и американский «Льюис». Последний, разработанный С. МакКленом и И. Льюисом и выпускавшийся также в США, был для тех лет, пожалуй, наиболее удачным пулеметом (газовый двигатель автоматики, запирание ствола поворотом затвора, питание от оригинального многорядного дискового магазина, вот только сифонная схема воздушного охлаждения с крупным алюминиевым радиатором существенно его утяжелила).
Техника против пехоты
Боевая авиация и появление танков заставили искать оружие для борьбы с ними. Специальные пули и зенитные пулеметные установки решали эту проблему лишь отчасти, нужно было оружие мощнее стрелкового (нормального калибра) и легче артиллерийского. Так на свет появился крупнокалиберный пулемет. В 1917 году французская фирма «Гочкис» выпустила 11-мм пулемет «Баллун» для стрельбы по аэростатам наблюдения под старый патрон «гра», но с бездымным порохом и зажигательной пулей. В Германии в 1918-м появился 13,32-мм пулемет TuF (Tank und Flug) увеличенный вариант «Максима». Но он, равно как и «Гочкис Баллун», оказался неудачным прежде всего из-за своей громоздкости и параметров установок. Пока же TuF пытались поставить на производство, было также решено вернуться к «крепостным ружьям», но уже в форме противотанкового ружья (ПТР) под 13,32-мм патрон TuF. Впрочем, о созданном в спешном порядке фирмой «Маузер» однозарядном «Танкгевере 1918» можно было сказать, что первый блин получился комом неповоротливое ПТР имело еще и нетерпимо сильную отдачу, а его пуля очень слабое заброневое действие. Это обстоятельство существенно повлияло на то, что позже идея ПТР с большим трудом прокладывала себе дорогу.
Война империй
XX век ручная граната встретила как мало используемое, старое и забытое оружие. По сути, это были те же снаряжаемые черным порохом боеприпасы, которые использовали гренадеры XVII века. Единственное усовершенствование, внесенное в конструкцию гранат за почти 300 лет – появление терочного запала.
Французская шарообразная граната образца 1882 года, использовавшаяся во время Первой мировой войны. Корпус гранаты — простой, шарообразной формы (диаметр шара составлял 81 мм), изготовленный литьем из чугуна, с отверстием под запал. Запал гранаты мог быть как ударным, так и простым фитильным, поджигаемым спичкой. Но наиболее типичен для шарообразной гранаты был «браслетный» (терочный) запал.
Английская «шаровая» граната №15 образца 1915 года. Чугунный корпус диаметром 3 дюйма, с внутренними насечками для фрагментации заполнялся черным порохом или аммоналом. Запал гранаты №15 представлял собой типичный терочный запал, который разработал конструктор Брок. Запал был очень чувствителен к сырости и часто отказывал, поэтому часто заменялся куском бикфордова шнура.
В России в 1896 году Артиллерийский комитет приказал вообще изъять ручные гранаты из употребления «…ввиду появления более совершенных средств поражения неприятеля, усиления обороны крепостей во рвах и небезопасности ручных гранат для самих обороняющихся…».
А через восемь лет началась русско-японская война. Это было первое сражение в истории войн, в котором встретились массовые армии, оснащенные скорострельной артиллерией, магазинными винтовками и пулеметами. Наличие нового оружия и особенно увеличение дальнобойности огневых средств повысили возможности войск и обусловили необходимость применения новых способов действий на поле боя. Полевые укрытия надежно скрывали противников друг от друга, делая огнестрельное оружие практически бесполезными. Это вынудило обе стороны конфликта вспомнить позабытый вид вооружения пехоты. А учитывая отсутствие гранат на вооружении, начались импровизации.
Впервые применение японцами гранат в русско-японской войне зафиксировано 12 мая 1904 года у Цинчжоу. Японские гранаты представляли собой обрезки гильз, бамбуковые трубки, заполненные зарядом ВВ, стандартные заряды ВВ, обмотанные в ткань, в запальные гнёзда которых вставлялись зажигательные трубки.
Вслед за японцами гранаты стали использовать и русские войска. Первое упоминание об их использовании относится к августу 1904 года. Производством гранат в осаждённом городе занимались штабс-капитан минной роты Мелик-Парсаданов и поручик Квантунской крепостной сапёрной роты Дебигорий-Мокриевич. В морском ведомстве эта работа была поручена капитану 2 ранга Герасимову и лейтенанту Подгурскому. При обороне Порт-Артура было произведено и израсходовано 67 000 ручных гранат.
Русские гранаты представляли собой обрезки свинцовых труб, гильзы, в которые вкладывались 2-3 пироксилиновые шашки. Торцы корпуса закрывались деревянными крышками с отверстием под запальную трубку. Такие гранаты снабжались зажигательной трубкой рассчитанной на 5-6 секунд горения. Из-за высокой гигроскопичности пироксилина снаряженные им гранаты необходимо было использовать в течение определённого времени после изготовления. Если сухой пироксилин, содержащий 1-3 % влаги, взрывался от капсюля, содержащего 2 г гремучей ртути, то пироксилин, содержащий 5-8 % влаги, требовал уже дополнительного детонатора из сухого пироксилина.
Гранаты, производившиеся в Порт-Артуре из подручных материалов.
На иллюстрации показана граната, снабжённая тёрочным воспламенителем. Она изготовлялась из гильзы 37-мм или 47-мм артиллерийского снаряда. К корпусу гранаты припаяна гильза от винтовочного патрона, в которой размещался тёрочный воспламенитель. В дульце патронной гильзы вставлялся огнепроводный шнур и обжимом дульца там закреплялся. Шнурок тёрки выходил через отверстие в донце гильзы. Само терочное устройство представляло собой два расщеплённых гусиных пера, входящих разрезами одно в другое. Соприкасающиеся поверхности перьев покрывалась воспламенительным составом. Для удобства вытягивания к шнурку привязывалось кольцо или палочка.
Для воспламенения огнепроводного шнура такой гранаты нужно было дернуть за кольцо тёрочного воспламенителя. Трение между гусиными перьями при взаимном перемещении вызывало воспламенение тёрочного состава, и луч огня поджигал огнепроводный шнур.
В 1904 году впервые в русской армии вошла в употребление граната ударного действия. Создателем гранаты стал штабс-капитан Восточно-Сибирской минной роты Лишин.
Граната штабс-капитана Лишина раннего образца.
Внешние отличия
Характерный признак – ребристый корпус, отливаемый из особого сорта чугуна. Он подразделен ровно на 32 сегмента. Теоретически это должно означать, что при подрыве образуются все те же самые 32 осколка, но на практике так выходит далеко не всегда. Вместе с запалом граната «лимонка» весит целых 0,6 кг. В роли взрывчатого вещества выступает тротил. Навеска – 60 граммов. Запал характерен своей универсальностью, так как может быть использован одновременно с гранатами РГ-41, РГ-42, РГД-5. Индекс его – УЗРГМ. Следует помнить, что боевые гранаты окрашиваются строго в зеленый цвет, который может варьироваться от хаки до темно-оливкового. Учебный вариант – черный, на поверхности «снаряда» в этом случае имеется две белые полосы. Помимо этого, учебная граната «лимонка» имеет отверстие в нижней части
Важно! У боевого запала никакой индикационной окраски нет
Учебная граната отличается тем, что у нее чека и вся нижняя часть прижимного рычага окрашены в алый цвет. Так как сделать «лимонку» (гранату) учебную можно из боевой, выкрутив запал и «прожарив» корпус на костре (ВВ просто выгорит, без взрыва), то при изготовлении «эрзаца» об этой особенности забывать не нужно. В противном случае на учениях кто-нибудь может «поймать» сердечный приступ.
Некоторые свойства дымного пороха.
Дымный порох является малогигроскопичным веществом, что определяется свойствами компонентов. Древесный уголь плохо смачивается (гигрофобное вещество), а калиевая селитра и сера имеют малую гигроскопичность. Дымный порох обладает высокой химической стойкостью, то есть характеризуется высокой сохраняемостью при нормальных условиях эксплуатации.
Цветдымных порохов бывает от сине-черного до серо-черного с металлическим блеском. Интенсивно черный цвет указывает на присутствие в порохе большого количества влаги. Хороший порох сравнительно трудно раздавливается между пальцами, не пачкает рук и при высыпании его на бумагу даже с высоты 1 метр совершенно не оставляет пыли.
Насыпанный на лист бумаги порох при зажжении должен быстро вспыхнуть и образовать вертикальный столб дыма, при этом бумага не должна загораться и на ней не должно оставаться следов копоти (обугливания).
Дымный порох легко воспламеняется под действием пламени и искры. Температура вспышки его около 300 градусов. Удар молнии всегда вызывает взрыв. Небольшие количества пороха только вспыхивают при зажжении, а большие взрываются.
Увеличение количества влаги оказывает значительное влияние на воспламеняемость пороха. При содержании влаги свыше 2% порох трудно воспламеняется, а при 15% влаги он совсем теряет способность к воспламенению.
Скорость горения дымного пороха зависит от его состава, внешнего давления и от плотности пороховых элементов. Скорость горения дымных порохов, запрессованных в дистанционные кольца, при сжигании на воздухе 8—10 мм/с. При определенной плотности порох имеет свойство гореть параллельными слоями. Этим свойством широко используются при изготовлении всякого рода замедлителей.
Дымный порох чувствителен к удару и трению. По чувствительности к удару он превосходит некоторые бризантные ВВ. При простреле пулей воспламеняется. Удар пули при скорости более 500 м/с вызывает почти всегда взрыв пороха. При трении между поверхностями железа или камня дымный порох вспыхивает или взрывает. Большое количество пороха при зажигании, как правило, взрывается. Особенно легко взрывается пороховая пыль.
Дворцовые взрывотехники
Второй элемент, который позднее был использован при создании огнепроводного шнура, обнаружился… во дворцах. Это «стопин», тонкий текстильный шнурок, пропитанный селитрой и натертый порохом. Перед началом спектаклей и балов требовалось одновременно поджечь большое количество свечей на высоко подвешенных люстрах. Нужно было с помощью сложных устройств опустить люстры вниз, вставить в них свечи, зажечь их и вновь поднять вверх. На это уходило очень много времени. Когда заканчивали с последней люстрой в зале, в первой свечи уже догорали до половины. Лакеи и придумали стопин. Фитили всех свечей в люстре соединяли между собой стопином, конец которого опускали вниз. Достаточно было поджечь его, как огонек быстро обегал все свечи. Подготовить люстру к балу можно было заранее, а зажечь именно тогда, когда требовалось. Однако стопин тоже впитывал влагу и терял свои свойства. В боевых условиях это было недопустимо.
Реально задокументированное чудо
В 1987 г. в в/ч 74292 был реальный случай, когда Ф-1 взорвалась внутри (!) танка Т-62. А люки при этом были открыты. Проводились «стоячие» учения, на месте командира танка был молодой солдат, в роли заряжающего выступал комроты в чине капитана. Так вот. Командир вообще не получил никаких повреждений, а солдату в руку прилетел крошечный осколок. Зато вся внутренняя танковая «требуха» была буквально изрешечена осколками.
Случай напоминает сказку, но он реально задокументирован. Так что надеяться гранатой «выкосить» целую роту противников – затея довольно-таки бесперспективная. В гористой или лесистой местности враг (если он хоть как-то обучен) почти наверняка сумеет укрыться от поражающих факторов взрыва.
