Итак, представим, что чудо-машина пришельца из туманности Андромеды или просто хронофлюктуация перенесла ваше сознание прямиком в Петра Семёновича Ванновского, военного министра Российской империи, годик так в 1890-й. Правда, тряхнуло при этом так здорово, что вы не совсем уверены, ваше ли это прошлое. Так что как раз на примере «Нагана» можно это проверить. Надо лишь кликнуть адъютанта, да поспрашивать.

Например, стоит ли вообще менять такой отличный «Смит-Вессон»?

«Ещё как стоит, Ваше Высокопревосходительство!» — тут же отвечает адъютант. — «Давно пора».

И в подтверждение вываливает вам на стол подшивку «Оружейного сборника», на страницах которого господа офицеры русским (с ятями) да по белому режут правду-матку, что «смит-вессоны» тяжелы, да и вообще устарели. А потому эти самые офицеры на свои деньги приобретают «„бульдоги“ и карманные револьверы всевозможных систем и калибров» — вплоть до того же «Смит-Вессона», но меньших габаритов.

Оставим ошеломлённого попаданца за чтением.

Для своего времени Smith & Wesson Model 3 был действительно хорошим револьвером, а его патрон .44 Russian, созданный специалистами «Смит-Вессона» при участии русских военных атташе Горлова и Гуниуса — одним из самых точных и уважаемых американскими стрелками. Но прогресс не стоял на месте, а «переломная» схема, использованная в «русском смите», неплохо работала с патронами на дымном порохе, но плохо подходила для более мощных. Тем не менее в некоторых странах её использовали довольно долго. Например, японский «тип 26» был принят в 1893 году и прослужил до 45-го, англичане сменили свои «веблеи» только в 1963 году. Но мало кто скажет, что эти модели были верхом технического прогресса и обладали высокими боевыми характеристиками.

Револьвер Smith & Wesson Model 3. Русская модель отличается наличием «шпоры» под спусковой скобой

История появления револьвера Нагана

Револьвер системы Нагана – продукт кропотливой работы бельгийских оружейников братьев Леона и Эмиля Наган, впоследствии подвергшийся множественным доработкам, по праву может называться легендарным. Первоначальным образцом, разработанным для армии, стала шестизарядный офицерский образец 1878 года, использовавший боеприпас 9.4х22 мм с ударно-спусковым механизмом самовзводного типа.

В 1883 году братья Наган представили револьвер, предназначенный для вооружения младших чинов, получивший название 9-мм револьвер Наган 1883 года. Отличие от “офицерской” модели заключалось в одной детали, блокировавшей систему самовзвода, что заставляло взводить курок вручную перед каждым выстрелом. В 1886 году был представлен первый модифицированный вариант револьвера — изменения затронули количество боевых пружин, сократив их до одной, и адаптация под распространённый тогда боеприпас калибра 7.5 мм с пироксилиновым зарядом.

Сигнальные (шумовые) модификации

В последнее время в качестве сигнального устройства использовался более ранний боевой револьвер. Списанные образцы подверглись вскрытию под капсулой «Жевело». С 2006 по 2008 год это делалось на заводе «Вятско-Полянский молот».

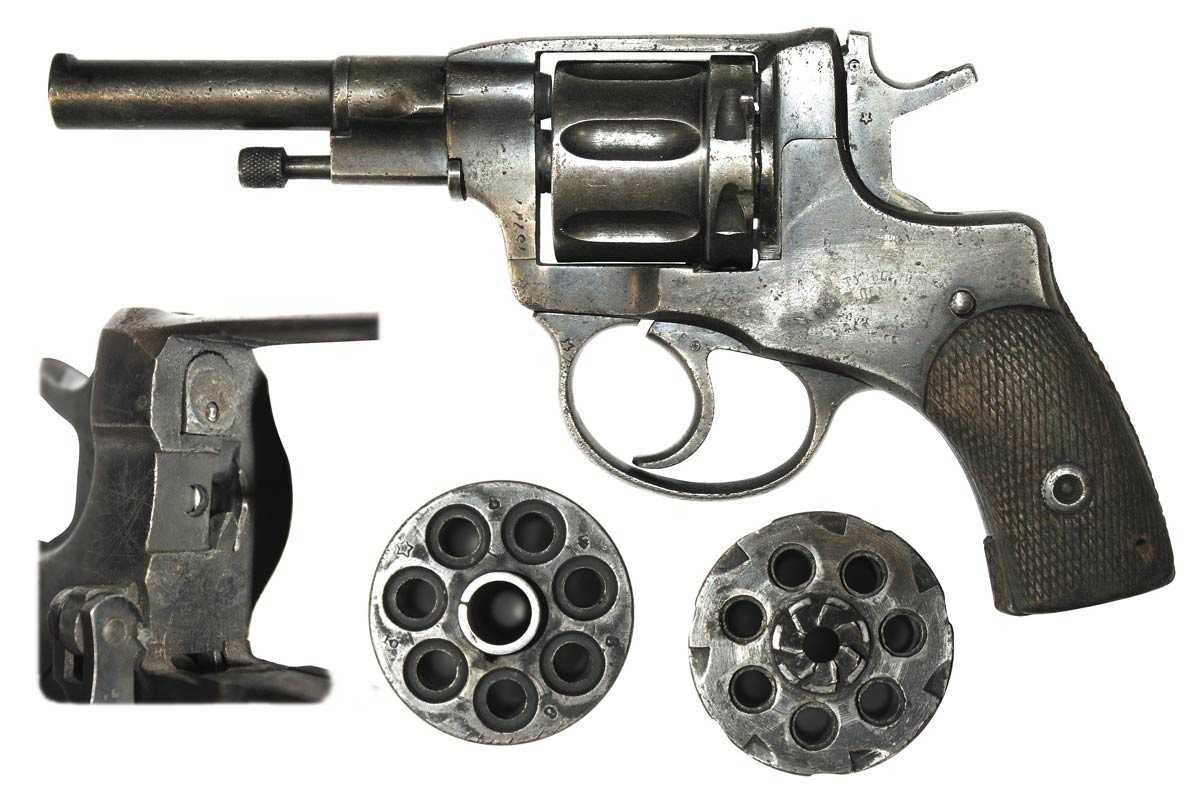

Ствол расточен, барабан заменен на капсюли. В результате получился ВПО-503 «Нагант С», хотя внешний вид полностью сохранился, и прежний товарный знак Тульского оружейного завода тоже остался нетронутым. Боевой патрон теперь нельзя использовать, хотя уход за оружием и внешний вид остались прежними.

После перевода производства в Ижевске на местный оружейный завод были внесены более радикальные изменения:

новый колпачок ствола, удерживающий нарезы;
резьба в камерах барабана для штатных вкладышей для капсул «Жевело», которые в данной модели не запрессовываются, а навинчиваются;
барабан не переделан, в него вкручиваются специальные втулки.

Сейчас револьвер остается без прежнего номера, проставленного Тульским оружейным заводом на момент выпуска, но требуется дворник и отвертка. Модель получила название MR-313 (Nagant-07), находится в производстве с 2008 года по настоящее время.

Однако коллекционеры возмутились отсутствием серийного номера, посчитав это явным снижением исторической ценности. Вот как выглядел P2 с исходным размером и оставшимся серийным номером. Внесенных в барабан изменений оказалось достаточно, чтобы лишить боевой силы.

Технические характеристики Нагана

Калибр: 7,62×38мм Наган (7,62-мм Револьверный патрон)
Длина оружия: 235 мм
Длина ствола: 114 мм
Высота оружия: 132 мм
Ширина оружия: 40 мм
Масса без патронов: 795 г.
Емкость магазина: 7 патронов

Благодарю источник статьи: http://www.armoury-online.ru/articles/revolvers/russia/nagan/

После принятия на вооружения револьвера системы наган образца 1895 года, его производство было организовано на заводе Леона Нагана в Бельгии, где он производился для российской армии до 1899 года.
В 1898 году производство револьвера переносится на Императорский Тульский оружейный завод.

В 1912 в связи с празднованием 300-летия династии Романовых, Императорский Тульский оружейный завод был переименован в Тульский императора Петра Великого оружейный завод. Клеймо было заменено. В 1912 году использовались оба клейма, как старого, так и нового образца

Экспонат размещен в
Государственном музей-заповеднике Царское Cело в Государевой Ратной палате,
первом в современной России музее, посвящённом Первой мировой войне.
ГМЗ «Царское Село»
196601
Санкт-Петербург
г. Пушкин, ул. Садовая, дом 7
Факс: (812) 465-21-96 [email protected]
Особая благодарность за поддержку и содействие:
Директору музея — Таратыновой Ольге Владиславовне
Заместителю директора по научной и просветительской работе — Ботт Ираиде Куртовне
Ответственному хранителю экспозиции «Россия в Великой войне» в ратной палате — Оноприенко Николаю Ивановичу
Хранителю фонда «Оружие» ГМЗ «Царское Село» — Глебу Викторовичу Арлюку

Советский Союз

Без существенных изменений патрон просуществовал до конца Гражданской войны, после которой начался условный второй период истории револьверного патрона «наган». Самым глобальным изменением в выпуске боеприпасов был этап полного переноса производственных мощностей из Санкт-Петербурга (с 1914 г. — Петроград) на площадку Тульского патронного завода. Произошло это в конце 1918 г. и было связано с риском захвата города германскими войсками. Оборудование и персонал большинства военных предприятий Петрограда были эвакуированы в несколько городов подальше от линии фронта. Например, производство винтовочных патронов было перенесено на начавший строиться в 1916 г. патронный завод в г. Симбирске, и часть этого же оборудования — в подмосковный Подольск. Револьверное же производство было переведено в Тулу. После этого на дне гильз патронов, которые ранее не маркировались, появился штамп в виде обозначения завода-производителя и года производства боеприпаса — ТПЗ 18. 2 августа 1918 г. первая партия револьверных патронов в количестве 120 120 шт. была сдана предприятием для нужд Рабоче-крестьянской армии, а общий заказ по требованию Всероссийской коллегии по организации и управлению РКА составлял 5 млн шт.

Образцы советских патронов довоенного периода: в биметаллической гильзе (1934-1935 гг.), для пистолета-пулемета ППТ (с обжатием дульца, 1932-1934 гг.), патрон с порохом П-45/1 и холостой патрон

С середины 1920-х гг. револьверные патроны стали штатно снаряжаться «полноценным» бездымным пластинчатым порохом марки Р; позднее этот порох получил обозначение Пл 10-10, а в гражданском (охотничьем) варианте — «Глухарь». В конце 1930- х гг. порох Р заменили пористым трубчатым порохом марки П-45/1, применявшимся в 7,62-мм пистолетном патроне ТТ.

Пули в мельхиоровых и биметаллической оболочках к русскому и советскому патронам

Не обошла стороной револьверные патроны и общая тенденция удешевления производства компонентов патронов путем снижения расхода цветных металлов (преимущественно меди) с помощью замены их на сталь. В 1929-1930 гг. медно-никелевый сплав пульной оболочки, мельхиор, был заменен на сталь, плакированную тонким слоем томпака — биметалл. В 1935 г. была отработана пуля со стальным сердечником (так называемая суррогатированная), однако из-за низкой кучности и значительных трудозатрат патроны с такими пулями были выпущены лишь мелкими партиями. В 1930-х гг. предпринимались и попытки замены гильзовой латуни на более дешевые материалы. Опыты со стальными латунированными гильзами не дали положительных результатов из-за разрывов гильз. Но в 1934-1936 гг. было налажено серийное производство револьверных патронов с биметаллическими гильзами. В дальнейшем их производство было прекращено из-за снижения характеристик боеприпаса. К концу 1930-х гг. с введением единой системы индексации боеприпасов штатный револьверный патрон получил индекс 57-Н-122, с биметаллической гильзой — индекс 57-Н-123, а боеприпас с суррогатированной пулей — индекс 57-Н-124.

Компактная модификация «Нагана» под названием «Укороченный револьвер» была разработана еще в 1912-1914 гг. на Тульском оружейном заводе. В СССР эти револьверы выпускали небольшими партиями для оперативников НКВД и ОГПУ, сотрудников милиции и таможенного управления Наркомвнешторга, и даже для «Союза безбожников» (добровольной общественной организации друзей советской газеты «Безбожник»)

Револьвер «Наган», переделанный в 1936 г. в «учебно-тренировочный револьвер Нагана-Смирнского образца 1926 г.» калибра .22 LR

Патроны последних лет производства (1987-1989 гг.), снаряжавшиеся пистолетной пулей Пст

В 1930-х гг. производство револьверных патронов стало сокращаться, так как на вооружение был принят 7,62-мм пистолет ТТ под патрон 7,62х25 и несколько видов различных пистолетов-пулеметов под тот же боеприпас. Однако с началом ВОВ производство револьверных патронов вновь возросло. Позже в связи с эвакуацией Тульского патронного завода (Тульский завод № 38 им. Кирова) вглубь страны в сентябре 1941 г. линия по производству револьверных патронов была перенесена в г. Юрюзань. Это предприятие, позднее получившее название «Юрюзаньский механический завод», занималось производством револьверных патронов всех видов вплоть до своего закрытия в 1989 г. Заводу был присвоен № 38, который с конца 1920-х гг. использовал Тульский патронный завод.

Технические характеристики Нагана

Калибр: 7,62×38мм Наган (7,62-мм Револьверный патрон)
Длина оружия: 235 мм
Длина ствола: 114 мм
Высота оружия: 132 мм
Ширина оружия: 40 мм
Масса без патронов: 795 г.
Емкость магазина: 7 патронов

Револьвер Нагана выпуска 1917 года

Георгиевские кавалеры с Наганом, 1915 г.

Револьвер-карабин, изготавливавшийся в мастерской охотничьего оружия ИТОЗ

7,62-мм Револьверный патрон

Револьвер Наган выпуска 1924 года

Револьвер Наган выпуска 1929 года

Офицерский (1927 года выпуска) и стандартный (1937 год) Наганы

Офицерский Наган изготовленный в 1925 году

Револьвер Наган 1941 года выпуска

Револьверы

А что у них?

Если же посмотреть на вооружение армий передовых стран, то веселее не становится.

Так, Австрия, начав с револьверов Гассера образца 1870 года калибра 11,25 мм, в итоге в 1898 году (ещё позже, чем Россия) перешла на… револьвер Раст-Гассер — калибр 8 мм, в барабане восемь патронов, заряжается через заднюю дверцу.

Револьвер Rast & Gasser M1898

Германская империя в 1883 году модернизировала свой «рейхсревольвер», сделав его чуть короче и легче, — но барабан на шесть патронов калибра 10,6 мм остался прежним. И да, «германец» ещё и не самовзводный — варианты «двойного действия» продавались лишь на гражданском рынке.

Револьвер Reichsrevolver M1883

Менять своё устаревшее чудо немцы решились уже в XX веке. И приняли в 1908 году прекрасный пистолет Люгера.

А затем две мировые войны подряд лихорадочно докупали кучи всяких пистолетов и револьверов по принципу «лишь бы стреляло».

Французы с итальянцами в это время использовали револьвер «Шамело-Дельвинь» Mle 1873\74 и только-только перешли с 10,35 мм на более прогрессивный 8-мм патрон под бездымный порох. В остальном никаких чудес — барабан на шесть патронов, зарядка по одному.

Позже появилась, наконец, Modèle 1892 — с откидным барабаном. Правда, патрончик 8×27 мм R по нашим понятиям откровенно дохловат, меньше двух сотен джоулей, слабее «макарова». А ещё у «француза» много мелких и хрупких деталей, он склонен к люфту барабана.

Револьвер Modèle 1892

И, наконец, обратим свой взор за океан. Что же американцы? У них на вооружении, помимо уже знакомого нам «Смит-Вессона», только чуть другой модели, состоял ещё более легендарный Кольт 1873 «Миротворец». Револьвер знаменитый, настоящая оружейная легенда — но с технической точки зрения у него всё тот же патрон на дымном порохе и медленная поочередная перезарядка через заднюю дверцу барабана. Поэтому сами же американцы планировали менять свою оружейную легенду на более современный Кольт — 1889 года, с откидным барабаном. Приняли они его в 1892 году, и за свою короткую службу этот ствол успел обзавестись кучей жалоб на низкую надёжность, слабый патрон — и серией модификаций, появлявшихся едва ли не раз в год в попытках исправить положение. Что в итоге привело к созданию и принятию на вооружение следующей легендарной модели — пистолета М1911.

Револьвер Colt M1889

Пока же у нас на дворе 1890 год. И, как видим, очень сложно взять какой-то современный на тот момент армейский револьвер и закричать в ухо нашему попаданцу: «Вот же! Вот он! Его принимай на вооружение! Он лучше „Нагана“!»

Хотя, стоп! Есть в той же в старушке-Европе и другие армии. Бельгийская, норвежская, шведская. Хоть они и не самые боевые, но Бельгия славна своей оружейной промышленностью, а суровые скандинавы к оружию предъявляют высокие требования.

Но и тут — увы и ах. Армии-то есть, но на вооружении у них револьверы Леона Нагана.

Револьвер Нагана M1895 в разрезе

Культурное значение

Клинта Иствуда 1992 фильм Непрощенный показывает охотника за головами-любителя по имени «Малыш Скофилд» (Джаймз Вулветт ), названный в честь Model 3, его любимого оружия. Персонаж Иствуда использует Детского Шофилда в финальной перестрелке фильма.
В фильме 2007 года 3:10 в Юму, Чарли Принс (Бен Фостер ) носит два револьвера S&W Schofield Model 3 в качестве личного оружия.
В видеоигре 2005 года Пистолет, револьвер Шофилда фигурирует в игре как второй доступный пистолет после Colt Navy.
В видеоигре 2016 года Battlefield 1 Британская модель Model 3 доступна как револьвер №3.
В видеоигре времен Первой мировой войны 2017 года Танненберг Российская модель №3 используется болгарской, румынской и российской фракциями.
Обе видеоигры 2010 года Red Dead Redemption и его продолжение 2018 года, Red Dead Redemption 2, включите револьвер Шофилда в качестве рекомендуемого оружия. В Red Dead Redemption, игрок получает Шофилд от NPC в Мексика, а в сиквеле его нужно покупать отдельно в оружейном магазине. Шофилд также является одним из нескольких видов оружия, которое могут носить вражеские преступники, бандиты, стрелки и полицейские.
Schofield представлен в Зов Хуареса серия видеоигр как «Quickshooter». Главный герой Рэй МакКолл носит пару из них как свое фирменное оружие.

Конструкция револьвера Нагана 1895 года

Пистолет Нагана образца 1895 года основывался на модели 1892 года. Но поводя оружие под требования российской армии, оснащался барабаном на семь патронов калибра 7,62 х 38 миллиметров, по традиции выпускавшихся в двух вариантах – “офицерском” с самовзводным боевым механизмом и “солдатском”, требующим ручного взвода курка.

Одной из особенностей конструкции оружия является способ перезарядки. Для перезарядки не требовалось извлекать барабан, по этой причине он находился на подпружиненной оси, а для заряжания требовалось откинуть крышку, закрывающую каморы барабана, что сильно замедляло процесс перезарядки.

Для извлечения отстрелянных гильз, так же откидывалась крышка, в сторону сдвигался шомпол, и путём введения его в полость гильзы, происходило извлечение. Но это новшество ещё являлось и плюсом – при нестандартных ситуациях, из барабана не выпадали патроны, как например происходило в револьвере Гассера 1870 года.

Принцип работы револьвера

Принцип работы и устройство оружия не имеет существенных отличий от остальных своих современников, кроме процесса обтюрации. Для произведения выстрела, стрелок нажимает на спусковой крючок, срывая курок с боевого взвода. В процессе движения курка, барабан сдвигается по своей оси и вперёд, загоняя дульце гильзы в казённую часть ствола. Курок бьёт по капсюлю патрона, воспламеняя пороховую смесь, происходит выстрел. Затем барабан сдвигается назад. При следующем выстреле процесс повторяется.

В “солдатском” варианте требовалось вручную взводить оружие перед каждым выстрелом.

Револьвер “Наган” интерактивная модель

УСМ револьвера

Ударно-спусковой механизм классического куркового типа. Ударник закреплён на курке, шарнирным креплением. Боевая пластина расположена в рукояти. Шептало и спусковой крючок объединены в одну деталь. Отсутствует предохранительный взвод, его роль выполняет специальная деталь, блокирующая взаимодействие бойка и патрона без нажатия спускового крючка. При нажатии на спусковой крючок, деталь отводилась в сторону, позволяя ударнику наколоть капсюль.

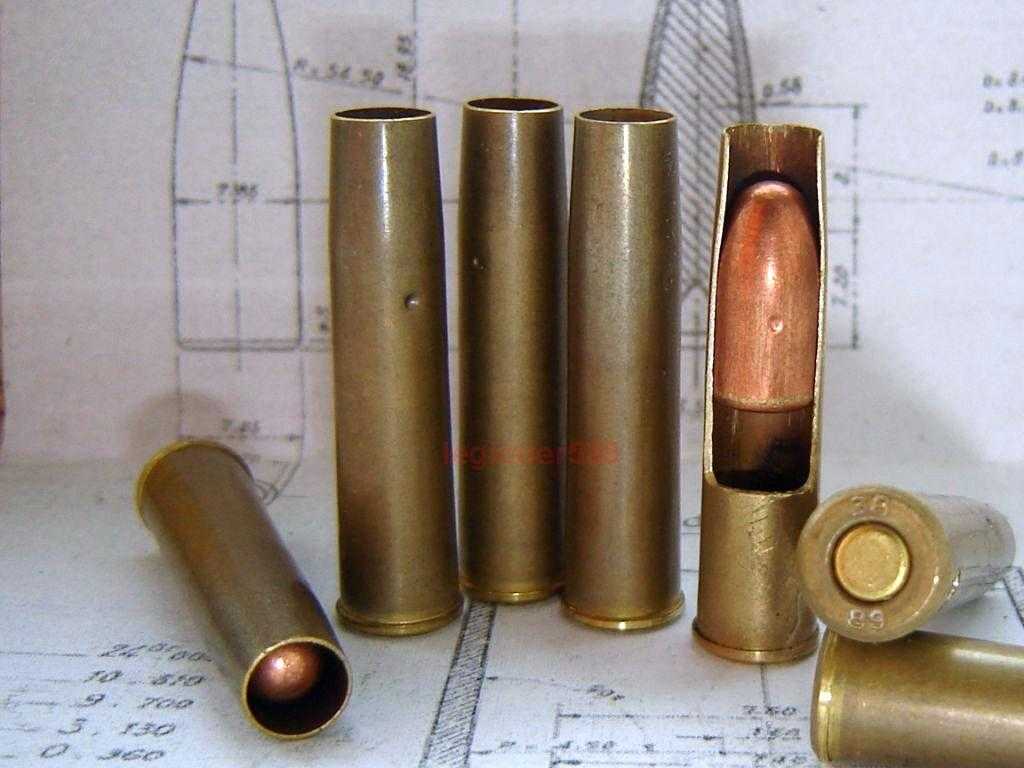

Патрон к нагану

Патрон револьвера Наган 7,62 х 38 специально разработан для модели 1895 года. Боеприпас имел зауженное горлышко гильзы, необходимое для обтюрации в канале ствола. Именно благодаря подобной конструкции появилась возможность создания модификации БраМит.

Баллистические свойства

Пуля демонстрировала неплохую по тем временам кучность — на расстоянии 25 метров, около половины боеприпасов укладывались в круг диаметром в 13 сантиметров. Если же стреляющий использовал упор, то диаметр круга сокращался до 7 сантиметров.

Впечатляла также и проникающая способность пули — на расстоянии в 25 метров пробивала насквозь три доски толщиной в два с половиной сантиметра, стоящих на удалении 8-10 сантиметров друг от друга.

Патрон швейцарского образца

Если 9-мм калибр позволил братьям Наган отработать конструкцию своего револьвера и получить первые солидные военные заказы, то дальнейшее продвижение их системы было связано с уменьшением калибра до 7,5 мм. Такой малокалиберный боеприпас — один из первых европейских, созданный в Швейцарии, разработанный для использования с бездымным порохом, и совсем не для револьверов Nagant.

В оружейном мире название того или иного боеприпаса часто связывают с моделью оружия, для которого он предназначен, или с названием страны, принявшей его на вооружение. Не стал исключением и швейцарский револьверный патрон калибра 7,5 мм (7,5х23R), который называют 7,5 mm Nagant, или 7,5 mm Sweden и 7,5 mm Norwegian.

Швейцарский 7,5-мм револьверный патрон с оболочечной пулей образца 1886 г.Коробка швейцарских 7,5-мм револьверных патронов армейского образца

В 1880 г. по предложению директора Бернского государственного арсенала Waffenfabrik Bern, известного оружейника Рудольфа Шмидта (Rudolf Schmidt) была начата программа по разработке нового револьвера с меньшими массой и калибром и патрона с более высокой начальной скоростью пули. К 1882 г. отработка 7,5-мм комплекса «револьвер–патрон» была завершена, и в 1883 г. он был принят на вооружение армии под обозначением Ordonnanzrevolver 1882. Патрон для 7,5-мм револьвера снаряжался свинцовой пулей массой 7,8 г в бумажной обертке и зарядом бездымного пороха марки S.P. № 1 массой 0,7 г. Бумажная обертка пуль во всех швейцарских патронах применялась для уменьшения свинцевания канала ствола при выстреле. Но уже через несколько лет, в 1886 г., был принят новый модернизированный патрон со свинцовой пулей в томпаковой оболочке. Для того времени это было революционным нововведением, поскольку оболочка решала проблемы срыва пуль с нарезов при стрельбе мощным бездымным порохом. В дальнейшем благодаря швейцарским экспериментам с оболочечными пулями их стали применять для всех типов стрелковых боеприпасов в мире. Оболочечная пуля нового 7,5-мм патрона была тяжелее — 8,0 г, но заряд при этом остался прежним. Швейцарский револьвер продержался в производстве до 1932 г., а выпуск патронов к нему в Швейцарии продолжался вплоть до середины 1970-х. Номенклатура включала в себя также учебные, холостые и короткобойные патроны.

Швейцарские 7,5-мм патроны: 1 – выпуска 1961 г.; 2 – учебный патрон; 3 – короткобойный патрон; 4 – холостой патрон

Оценив преимущества нового швейцарского боеприпаса, крошечное европейское государство Люксембург обратилось к фирме братьев Наган, которая поставляла в эту страны винтовки системы Rolling Block. По заказу этой страны на базе револьвера М1878 была разработана новая 7,5-мм модификация Nagant М1884 Luxemburg, которая выпускалась в трех моделях — Officer, Safety и Gendarme.

После выполнения заказа Люксембурга братья Наган вместе со швейцарскими конструкторами приняли участие в конкурсе Швеции на новый армейский револьвер. Удача отвернулась от швейцарцев — и 7,5-мм револьвер Nagant был принят на вооружении шведской армии под обозначением М1887, а патрон получил сокращенное название 7,5 mm sk rptr m/87 (Skarpa Revolverpatroner m/87). Несмотря на существование патронов с оболочечными пулями, Швеция выбрала боеприпас со свинцовой пулей в бумажной обертке (масса пули — 6,7 г) и, что еще более удивительно, — с дымным порохом (масса заряда — 0,8 г). И только к 1898 г. шведский патрон был адаптирован под пулю в мельхиоровой оболочке и бездымный порох. Кроме боевого, в Швеции был принят холостой патрон с деревянной пустотелой пулей красного цвета — Los patroner m/87.

Схема швейцарского 7,5-мм патрона (из руководствак револьверу М1882)

Вслед за Швецией в 1891 г. револьвер «шведского образца» был принят на вооружение в Сербии, а в 1893 г. — в Норвегии. В Норвегии первоначально патрон был принят с пулей в мельхиоровой оболочке, но в 1897 г. страна перешла на вариант патрона, применявшийся в ВМФ, то есть со свинцовой пулей в бумажной обертке. Все типы норвежских боеприпасов снаряжались дымным порохом. Примечательно, что для сербского револьвера применялся патрон с оболочечной пулей, имеющей площадку на вершине. В дальнейшем такая конструкция пули применялась и в патроне к «русскому нагану».

Несмотря на успешное продвижение револьвера Nagant M1878/1886 калибра 7,5 мм, некоторые заказчики не решились отказаться от старого надежного 11-мм калибра. В 1893 г. компания Fabrique d’armes Emile et Leon Nagant на базе револьвера М1878/1886 разработала новую модель: для Бразилии — в калибре 11,2х20R (.44 Brazilian), для Аргентины — в калибре 11,2х22R (.440 Argentine). Соответственно, эти модели известны как Nagant M1893 Brazilian и Nagant M1893 Argentinian.

Конструкция револьвера Нагана 1895 года

Пистолет Наган 1895 года был основан на образце 1892 года. Но, приспособив оружие под нужды русской армии, он был снабжен барабаном на семь патронов калибра 7,62 х 38 мм, традиционно выпускавшимся в двух вариантах: «офицерский». «с боевым самовоспламеняющимся механизмом» и «солдатиком», требующим ручного взведения спускового крючка.

Одна из конструктивных особенностей оружия — способ перезарядки. Для перезарядки не требовалось снимать барабан, по этой причине он находился на подпружиненной оси, а для заряжания приходилось откидывать крышку, прикрывающую камеры барабана, что существенно замедляло процесс перезарядки.

Для снятия гильз крышка также отбрасывалась, стержень сдвигался в сторону и, вставив его в полость гильзы, происходило извлечение. Но это нововведение было и плюсом: в нестандартных ситуациях патроны не падали с барабана, как, например, это было в револьвере Гассера 1870 года.

Одной из ключевых особенностей оружия было решение проблемы прорыва пороховых газов, что снижало мощность выстрела. Для этого был использован патрон с пулей, заключенной в достаточно длинную гильзу, а также изменен привод барабана, что позволило ему перемещаться по своей оси. Поэтому в процессе стрельбы барабан перемещался по направлению выстрела, а гильза, немного выступая за пределы, входила в казенник ствола. Раздвигаясь, гильза перекрывала возможные утечки порохового газа, а после выхода из ствола с пулей барабан возвращался обратно по оси, одновременно неся под стволом новый патрон. Этот принцип получил название «обтурация», его создал ближайший конкурент братьев Наган — Анри Пайпер, разработчик систем Bayard.

Принцип работы револьвера

Принцип действия и устройство оружия существенно не отличаются от остальных современников, за исключением процесса заряжания. Чтобы произвести выстрел, стрелок нажимает на спусковой крючок, спустив спусковой крючок с боевого взвода. В процессе перемещения спускового крючка барабан перемещается по своей оси и вперед, направляя дульную часть гильзы в казенную часть ствола. Спусковой крючок попадает в капсюль патрона, воспламеняя пороховую смесь, происходит выстрел. Затем барабан возвращается. Процесс повторяется в следующем кадре.

В «солдатском» варианте необходимо было вручную взвести оружие перед каждым выстрелом.

УСМ револьвера

Ударно-спусковой механизм классического ударного типа. Курок крепится к спусковому крючку с откидной обоймой. Боевая пластина расположена в рукоятке. Обжиг и спусковой крючок объединены в одно целое. Взвод безопасности отсутствует, его роль играет особая деталь, которая блокирует взаимодействие нападающего и патрона без нажатия на спусковой крючок. При нажатии на спусковой крючок деталь отводилась в сторону, позволяя ударнику уколоть капсюль.

Патрон к нагану

Патрон револьвера Нагана 7,62х38 разработан специально для образца 1895 года. Боеприпас имел узкую горловину гильзы, которая была необходима для заправки канала ствола. Именно благодаря такой конструкции удалось создать модификацию БраМита.

Баллистические свойства

Пуля показала хорошую по тем временам кучность: на дистанции 25 метров примерно половина боеприпасов была упакована в круг диаметром 13 сантиметров. Если стрелок использовал упор, диаметр круга уменьшался до 7 сантиметров.

Впечатляла и бронепробиваемость пули: на дистанции 25 метров она пробила три доски толщиной два с половиной сантиметра, на расстоянии 8-10 сантиметров друг от друга.
