Устройство и конструкция деталей и механизмов пистолета марголина «мцм»

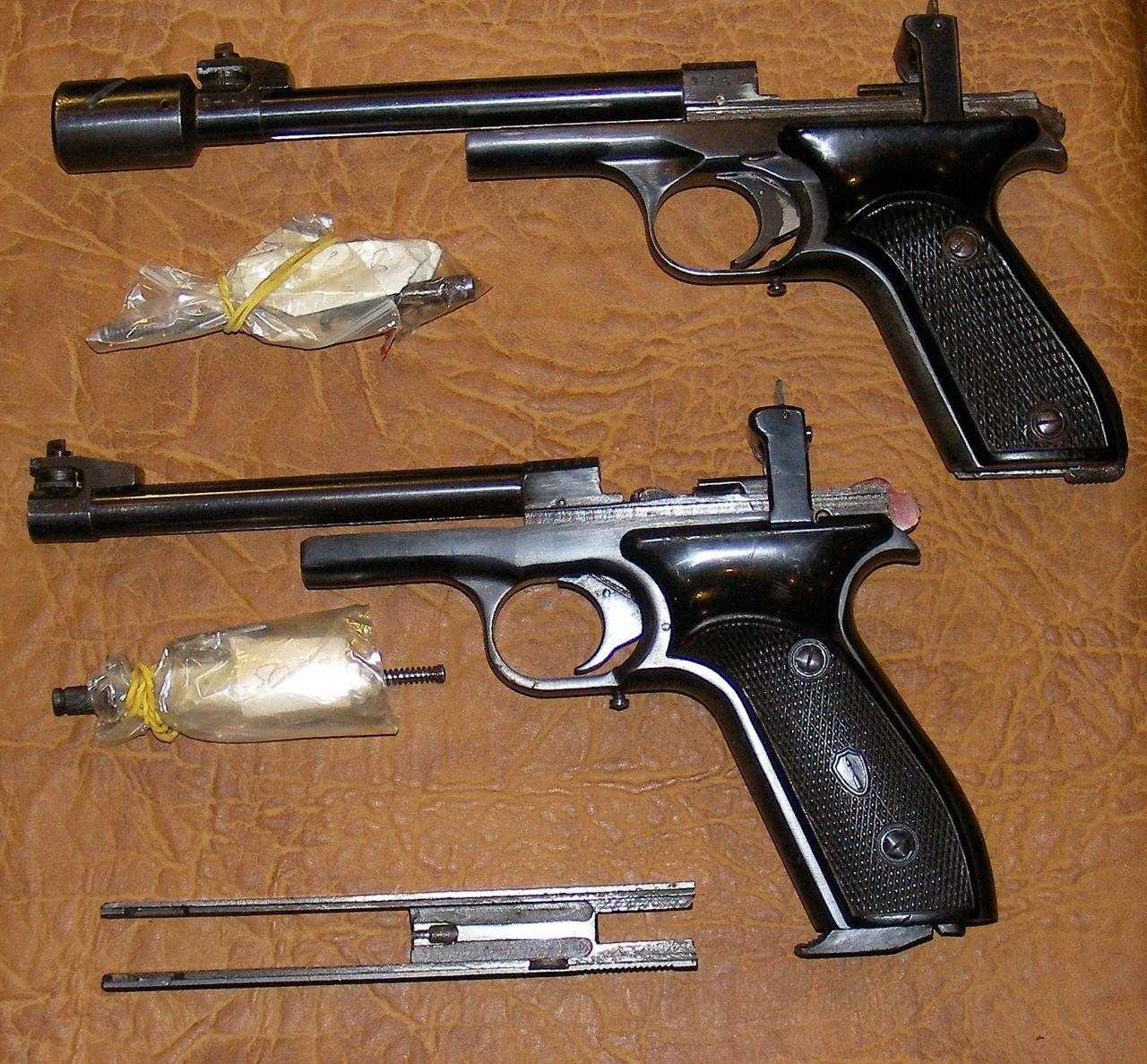

Разборка и сборка пистолета Марголина МЦМ

Неполная разборка и сборка

1. Извлеките магазин. Для этого отожмите защелку, надавите на выступ крышки вниз и удалите коробку.
2. Отсоедините замыкатель и возвратное устройство. Погрузите последний элемент до упора за счет поворота вершины штока на 90°. Дальше достаньте замыкатель влево, а возвратное устройство – вперед.
3. Взведите гашетку, установив предохранитель в позицию «предохранение». Снимите затвор, отводя его назад.

Для сборки следует провести все описанные действия, только в обратной последовательности.

Преимущества и недостатки Марголина

Среди сильных сторон оружия Михаила Марголина можно выделить несколько, о которых уже подробно рассказывалось ранее:

• Простая автоматика и высокая точность;
• Из-за особенностей конструкции магазина и шахты приемника понижен шанс перекоса патрона;
• Марголин в своем оружие учитывал анатомические особенности человеческой руки. Поэтому рукоять пистолета плотно ложится в ладонь, что упрощает стрельбу;
• Так как изделие создавали в первую очередь как учебно-тренировочное, то МЦ-1 легко разбирать и обслуживать;
• За счет длинного ствола и легкой пули точность на дистанции в 25 метров просто превосходная;
• Возможность сбалансировать оружие под стрелка за счет использования грузиков.

МЦМ оружие специфическое и не предназначенное для боевых действий. Поэтому к его недостаткам можно отнести только малую мощность пули, слабую пробивную силу и низкую дальность полета, выпущенного снаряда. Но данный пистолет разрабатывался в первую очередь как спортивный, поэтому считать это недостатками неприемлемо.
