Танк т-90мс

Устройство

Танк Т-90АМ имеет V-образный двигатель, состоящий из двенадцати цилиндров, произведённый на Челябинском тракторном заводе. Двигатель является четырёхтактным и имеет маркировку В-92С2Ф. От предшественников отличается качеством отливки, шатунами и пальцами повышенной прочности, усиленными насосами, картерами и форсунками.

При производстве коленвала была применена технология азотирования. Суть метода заключается в покрытии поверхности деталей сплавом, насыщенным азотом, что позволяет значительно повысить сопротивление коррозии и износу. В случае нарушения работы двигателя танка Т-90АМ происходит оповещение экипажа.

Инновационные методы воплотились и в реализации принципов питания В-92С2Ф. Двигатель является дизельным и способен запуститься в работу при минимальной температуре в −20 °C. Однако же, считается, что рабочий температурный диапазон варьируется от −50 °С до +50 °C.

Конструкция

Корпус танка Т-90МС остался таким же, как и предшественников – коробка, сваренная из листов катаной стальной брони. Верхний лист лобовой детали танка – из комбинированной брони, в состав которой входят так называемые «отражающие листы». Когда сквозь такой бронепакет проходит кумулятивная струя, деформация «отражающих листов» надвигает на путь струи тыльный стальной лист, рассеивая её.

Углы наклона лобового листа брони танка – 68⁰. Борта корпуса — вертикальные, из брони толщиной 70-80мм, частично закрытые элементами ходовой части.

Нижнюю часть борта Т-90МС образует корытообразное днище. Поверх лобовой брони танка устанавливаются модули динамической защиты – от встроенной динамической защиты было решенное отказаться ради возможности быстрой замены модулей для ремонта или модернизации. На Т-90МС использована система защиты «Реликт» — на поражающий модули снаряд она воздействует, выбрасывая крышку и пластины брони. Причём возросшая чувствительность модулей привела к тому, что Т-90МС получил улучшенную защиту и против малоскоростных снарядов.

Модулями «Реликта» полностью закрыты и борта танка (кроме кормовой его части). Корма Т-90МС дополнительно защищена решётчатыми противокумулятивными экранами — граната от РПГ, попав в такую решётку, деформируется, и из-за повреждений кумулятивной воронки не сможет при срабатывании сформировать струю. Максимальная толщина брони Т-90МС эквивалентна, по некоторым оценкам, около 1300мм катаной броневой стали.

Полусферические литые башни окончательно ушли в прошлое – длинная и плоская башня Т-90МС похожа на ту, что устанавливалась на опытный омский танк «Чёрный орёл».

Длина башни увеличилась за счёт добавленного к корме отсека для размещения боекомплекта. Традиционно на советских танках, начиная с Т-64, боеукладка «второй очереди», то есть не поместившиеся в карусель автомата заряжания снаряды, размещалась в боевом отделении, в том числе в баках-стеллажах. Теперь для повышения пожаробезопасности и живучести дополнительный боекомплект Т-90МС вынесли в бронированный короб за башней.

Короб изолирован от боевого отделения и снабжён вышибными панелями. Считается, что по конструкции основной части башни Т-90МС (за вычетом кормового контейнера) аналогична башне Т-90А и имеет комбинированную броню только в лобовой проекции, толщина брони боковых стенок же составляет около 70мм. Однако как на лоб, так и на борта башни устанавливаются модули системы защиты «Реликт». Короб с боекомплектом защищён решётчатыми экранами.

Двигатель танка Т-90МС – 12-цилиндровый дизель В-92С2, оснащённый турбонагнетаталем. Хотя этот мотор ведёт родословную от дизеля В-2, впервые появившегося ещё на танке БТ-7, неизменными остаются разве что количество цилиндров и рабочий объём в 38,8 литров. В-92 имеет усиленную конструкцию, современную топливную систему, а его мощность – 1130 л.с. За счёт этого Т-90МС, хотя и стал тяжелее предыдущих танков, но по показателям удельной мощности их превзошел. Соответственно улучшились ходовые качества. Двигатель танка монтируется в едином блоке с коробкой передач.

КПП у Т-90МС хотя и осталась механической по конструкции, но у неё появилось автоматическое переключение ступеней.

Танк Т-90МС получил и вспомогательную силовую установку, которая позволяет пользоваться средствами связи и вооружением, не запуская двигатель. ВСУ представляет собой закрытый кожухом дизель-генератор, установленный в кормовой части машины над левой гусеницей.

За рубежом

В июле 2021 года всплыла информация, что практически «космические» технологии, воплощённые в Т-90М, не остались без внимания мировой прессы и правительств других стран.

Был заключен договор с Ираком, на первых этапах реализации которого планируется экспорт в эту страну 73 единиц Т-90МС. Успешность сделки обусловлена не только высокой эффективностью новой боевой единицы, но и растущей военной угрозой на Ближнем Востоке

На новый танк обратила внимание и Саудовская Аравия

Модель Т-90 производится и в Индии по российской лицензии. Известно, что около 70% индийского вооружения произведено в России.

Договорённость на поставку 100 единиц Т-90 в Азербайджан практически выполнена. Ранее более 120 образцов этой же модели экспортированы в Алжир.

Мировой рынок

По версии западного печатного издания под названием The National Interest, новая боевая машина вошла в пятёрку лучших танков мира.

Примерно 27% общемирового рынка завоёвано оружием российского производства. Это почётное второе место (первое всё ж принадлежит США). В течение последних лет доход от экспорта отечественных образцов вооружения держится в пределах 15 миллиардов долларов. К сожалению, весьма затруднительно вычислить, какая доля из указанной суммы принадлежит уральскому заводу, но стоит отметить, что стоимость экспортной модели Т-90МС составляет примерно 4 миллиона долларов США. Для сравнения, самый передовой французский танк AMX-56 Leclerc считается весьма дорогостоящим (около 12 миллионов долларов США).

Даже украинские новости о бронетанковом заводе в городе Львове в средствах массовой информации сопровождают иллюстрациями российского танка Т-90АМ.

Применение

Танк Т-90МС или СМ в Кувейте На поле боя танки Т-90МС по вполне очевидным причинам не появлялись. Информации об их испытаниях крайне мало. Известно, что еще в варианте Т-90СМ они успешно тестировались в Кувейте в условиях пустыни. В феврале 2022 года публиковались видеоролики, на которых показывались боевые стрельбы с участием Т-90МС, однако ничего особенного показано не было. Более того, впоследствии представители Министерства обороны заявили, что демонстрировались в действительность танки Т-90М, предназначенные для российской армии.

Эта ситуация может измениться в самое ближайшее время, поскольку контракт с Индией – на грани подписания, и если он будет заключен, придется проводить полноценные войсковые испытания, информация о которых неизбежно попадет в прессу.

Защита

Если ранее защита танка заключалась исключительно в его бронировании, то теперь её дополняют различные довольно продвинутые системы, которые чаще более эффективны чем, собственно, броня. Но начнём всё же с брони.

Т-90 М Прорыв имеет сварной корпус и такую же башню сделанные из броневой стали средней твёрдости. При этом лобовые детали корпуса и башня целиком сделаны из многослойной брони ещё более стойкие к попаданиям кумулятивных и бронебойных боеприпасов.

Данных по толщинам брони мне найти не удалось. В источниках приводятся данные что лобовая броня равноценна 800-830 мм катаной броневой стали. Естественно, динамическая защите увеличивает этот показатель. Указывается что с ней его броня эквивалентна 1150-1350 мм обычной брони. Из всего этого можно сделать вывод что реальная толщина композитной брони на Т-90 несколько тоньше.

Что касается динамической защите, то на машине установлена самая последняя версия этой системы – «Контакт-5». Внешне она отличается от своего аналога, скажем на Т-72, очень плотной подгонкой блоков динамической защиты друг к другу, практически исключающей незащищённые ею площади.

Другой важной и очень эффективной защитной системой является система активной защиты «Арена-М». Принцип ее работы заключается в том, что, обнаружив локатором атакующую машину объект, управляемую ракету или гранатометный выстрел, а также, например, «неперехватываемый ничем» бронебойный танковый снаряд, система выстреливает в направлении цели сноп поражающих элементов

То есть атаку американского переносного противотанкового ракетного комплекса Javelin или от РПГ-7, который наиболее часто используется в военных конфликтах, она остановит точно. Что касается подкалиберного танкового «лома», то вряд ли, она его остановит, но скорость его полета замедлит точно, а вместе с ним и его пробивные возможности.

Ну и последним, важным элементом, влияющим на живучесть машины и выживаемость экипажа, является автомат заряжания (АЗ) Т-90. У танка он не карусельный, как у всех других танков родом из СССР, расположенный в корпусе под башней, из-за которого очень часто происходит подрыв боекомплекта, сопровождающийся «красивым» полётом башни и гибелью всего экипажа. На Т-90 Прорыв, АЗ расположен в задней части башни и отделён от остальной башни довольно толстым листом брони. По замыслу конструкторов, попадание в боекомплект не должно убить экипаж, хотя танк, судя по всему, из строя он выведет. При этом боекомплект должен детонировать по сути вне танка и не повредить его основным системам и экипажу.

Огневая мощь танка Т-90

Современная система ведения боя предъявляет всё новые требования к вооружению боевой техники. Будучи её ярким представителем, танк Т-90 ориентирован на использование снарядов, пулемётов и управляемых ракет. Всё вооружение размещено на башне и включает в себя нижеуказанное вооружение.

Основное и дополнительное вооружение, характеристики

Главным орудием основного танка Т-90 является гладкоствольная пушка 2А46М-5, имеющая скорострельность до 8 выстрелов в минуту за счёт функции автоматического заряда. Многофункциональность пусковой установки позволяет использовать как управляемые ракеты, так и снаряды с различной начинкой (осколочно-фугасной, бронебойно-кумулятивной, бронебойно-подкалиберной). Сверхточная стрельба обеспечена сочетанием таких характеристик конструкции, как разностенность, жёсткость и кривизна ствола, удачным размещением тормозов отката, применением термозащитного кожуха ствола. Контроль выверки и траектории выстрела производится через специальное устройство и тепловизионные прицелы. Ёмкость боекомплекта — 42 снаряда, в число которых входят управляемые ракеты, количество комплектуется в зависимости от запланированной тактики ведения огня. Одновременно в карусель подачи заряжания помещаются 22 снаряда, оставшиеся хранятся внутри центрального отсека. Управляемые ракеты «Инвар-М» гарантировано поражают цель на расстоянии до 5 км.

Дополнительным вооружением танка Т-90 выступает зенитно-пулемётная установка 12,7 мм с электромеханическим управлением и пулемёт ПКТМ калибра 7,62 мм, имеющий скорострельность 250 выстрелов в минуту. Огнестрельные средства используются для подавления живой силы противника, поражения легкобронированных и низколетящих объектов на расстоянии до 2 км. В зависимости от обстановки, можно применять зажигательные патроны МД3, бронебойно-зажигательные — Б32 или бронебойно-трассирующие — БЗТ. Для минимизации скорости подачи боеприпаса в приёмник используются левосторонние, либо правосторонние металлические ленты. Общее количество патронов — 2000 штук. Крупнокалиберный пулемёт предназначен для поражения воздушных целей, имеет дистанционную систему наведения и ёмкость магазина до 300 патронов.

Система управления огнём и прицельные приборы

На первых порах танки Т-90 комплектовались устройством «Иртыш» 1А45Т. Эта система управления огнём в сочетании с телевизионной, обеспечивала поиск целей, быструю передачу необходимых данных от командира экипажа наводчику, корректировала прицеливание и реализацию стрельбы по намеченным целям. Высокая точность выстрелов достигалась за счёт программного обеспечения, которое производило оптимальный расчёт с учётом скорости танка, его крена, погодных условий. Это технологическое преимущество распространялось и на спаренный крупнокалиберный пулемёт.

Впоследствии новые модели танков были оснащены более продвинутой системой управления огнём «Калина», максимально эффективно показавшие себя в боевых условиях.

Для предотвращения поражения танков Т-90 ракетами с лазерным наведением предусмотрен комплекс «Штора-1» с системой оптико-электронного подавления. Искажённая подсветка отклоняет ракету, уводя её от основной цели поражения. Функция датчиков лазерного излучения обеспечивает запуск аэрозольного облака, мешающего лазерному целеуказанию.

Приборы наблюдения используются механиком-водителем. Это призменный ТНПО-168 или активно-пассивный прибор ночного видения ТВН-5. Также может использоваться комбинированный дневно-ночной прибор ТВК-2 с электронно-оптическим преобразователем и радиусом опознавания объектов ночью в пассивном режиме до 400 м.

Комплекс управляемого вооружения

С целью улучшения дальности прицельной стрельбы танка Т-90 был интегрирован комплекс управляемого вооружения 9К119 ПТУР «Инвар-М». Он позволяет запускать управляемые ракеты с высокой степенью точности по неподвижным целям, либо по объектам двигающимся со скоростью до 70 км/ч в радиусе поражения от 100 до 5000 метров. Механизм управления комплексом — полуавтоматический, посредством луча оптического квантового генератора с блокировкой возможных помех. Он состоит из лазерного управления с вычислителем баллистических данных траектории выстрела управляемой ракеты.

Характеристики танка Т-90

К удивлению всего мира, в новом обличье старый Т-72 стал выглядеть как нищий в королевском одеянии. Запад хорошо знал его основные характеристики.

• 47-ми тонная махина приводилась в движение дизельным двигателем V-12 мощностью 1130 лошадиных сил. Его максимальная скорость составляет около 70 км/ч – это медленнее, чем у предыдущей модели, которая работала на турбине и обеспечивала немного лучшую производительность. Российские инженеры сняли турбину, чтобы было немного улучшить маневренность при вождении и надежность. Сложно было доверять этому силовому узлу, который мог сломаться в любой момент, особенно если турбина не настроена должным образом.
• На одном полном баке топлива танк может пройти расстояние около 600 километров.
• На танке имеется 125-мм пушка с 40 снарядами и пулемет 7,62-мм. Как и в предыдущей модели, экипаж состоял из водителя, командира и оператора орудия. Была сохранена автозарядка, позволяющая производить до 7 выстрелов в минуту в автоматическом режиме.
• Самое впечатляющее в Т-90 – это его защита. Установлена рикошетная броня, сопровождаемая еще одной – Контакт 5. Также была добавлена система Shield 1, которая должна защищать от ракет. Первая такая защита была установлена на Т-80УК и затем продолжала поставляться и на другие машины.

В 2018 году было произведено более 2700 танков Т-90 для российской армии, а также для некоторых бывших республик СССР. Индия, Алжир и некоторые другие страны поспешили приобрести эту машину.

Новая модернизация

Танк Т-90МС по сравнению с предыдущей экспортной моделью Т-90С получил более мощный двигатель, новый кондиционер, улучшенную электронику и усиленное бронирование.

В июне 2021 года Т-90МС успешно прошёл испытания в Латинской Америке и на Ближнем Востоке.

Также по теме

«Один из лучших в мире»: в России начали серийное производство и поставки в войска танков Т-90М «Прорыв»

«Уралвагонзавод» приступил к серийному изготовлению и поставкам в Вооружённые силы Российской Федерации основных боевых танков Т-90М….

«Танк зарекомендовал себя с самой положительной стороны как в условиях высокогорья, так и в условиях высоких температур в пустыне», — подчеркнули в концерне «Уралвагонзавод».

Установка современного оборудования привела к некоторому увеличению массы Т-90МС (с 46,5 до 48 т), однако машина не потеряла своих высоких ходовых и манёвренных качеств. Максимальная скорость нового танка по шоссе составляет 60 км/ч, запас хода — 500 км.

Кроме того, танк оснащён дополнительной дизель-генераторной установкой, которая сокращает расход топлива и уменьшает заметность машины в инфракрасном диапазоне.

Главным орудием является усовершенствованная 125-мм пушка, которая обеспечивает повышение точности стрельбы на больших дальностях, со спаренным пулемётом калибра 7,62 мм.

Т-90МС отличается от предшествующих образцов более современным вооружением, электроникой и силовыми агрегатами.

Танк оснащён единой системой управления тактическим звеном (ЕСУ ТЗ) «Созвездие», которая позволяет экипажу получать информацию из различных источников, в том числе беспилотников.

Также Т-90МС превосходит предшественников по уровню защиты — конструкторские разработки сделали его практически неуязвимым для кумулятивных и подкалиберных снарядов. Улучшенные возможности новейшего российского танка не остались незамеченными западным экспертным сообществом.

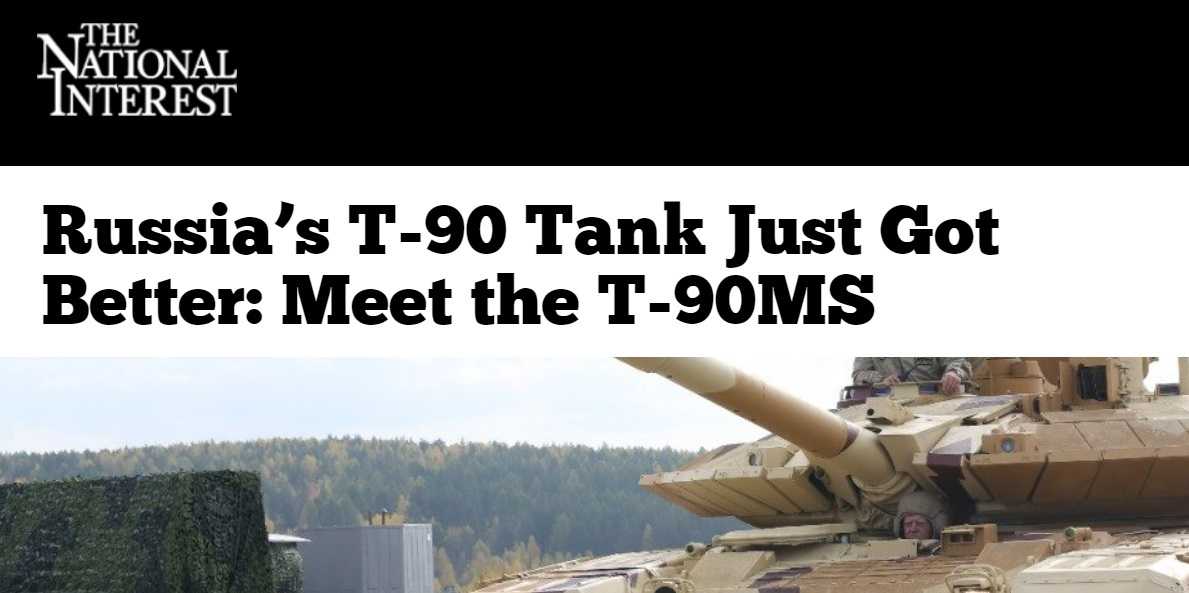

Высокие показатели Т-90МС, в частности, отметил американский военно-политический портал The National Interest в своём материале «Российский танк Т-90 стал лучше: встречайте Т-90МС».

«Танк Т-90МС также является преемником предыдущей экспортной версии, Т-90С, и может похвастаться несколькими ключевыми итеративными усовершенствованиями. Т-90МС оснащён чуть более мощным 1130-сильным дизельным двигателем В-92С2Ф, улучшенным тепловизионным прицелом с дальностью распознавания цели 3,5 тыс. м, цифровым компьютером для мониторинга топографических условий, навигационной системой ГЛОНАСС и модернизированной башенной установкой. В числе наиболее значимых изменений — установка противокумулятивных экранов модульной динамической защиты, более эффективно предохраняющих от некоторых видов взрывов», — отметили эксперты американского издания.

Особенности конструкции

Макет танка Т-90МС Т-90МС представляет собой танк классической компоновки с передним отделением управления, в котором находится механик-водитель, средним боевым отделением, «увенчанным» башней, где размещены командир и наводчик, и задним моторно-трансмиссионным отделением. Машина оборудована боевой информационно-управляющей системой, частью которой является система управления огнём (СУО) «Калина».

В состав СУО входят, в частности, следующие элементы:

1. ПК ПАН «Соколиный глаз». Этот панорамный прицел, предназначенный для командира танка, был разработан в Белоруссии. Устанавливают его не только на Т-90МС, но и на Т-72Б1МС;
2. ПНМ «Сосна-У». Прицел, предназначенный для наводчика, имеется возможность использования тепловизионного канала и лазерного дальномера;
3. Устройство для автоматического сопровождения цели;
4. Стабилизатор;
5. Прибор определения государственной принадлежности.

В качестве «охотника» может выступать как командир боевой машины, использующий панорамный прицел, так и другой танк. Тем самым обеспечивается тактическое взаимодействие на поле боя. Наибольшая эффективность может быть достигнута подразделениями Т-90МС, получающими целеуказания от Т-14 «Армата».

В целом такой подход совпадает с требованиями концепции сетецентрической войны, которая подразумевает постоянное взаимодействие и полную согласованность между всеми непосредственными участниками сражения.

Тип бронирования и системы защиты

Кормовая часть башни Т-90МС с бронекоробом. На фото – машина, демонстрировавшаяся, начиная с 2011 года Танк Т-90МС обладает комбинированной многослойной бронёй дифференцированной толщины. На бортах и корме танка установлены решетчатые экраны. Кормовая часть башни дополнительно прикрыта броневым коробом.

Почти весь танк закрыт элементами модульной динамической защиты 4С22 «Контакт-5». Это отличает Т-90МС от Т-90АМ и Т-90М, на которых использована более новая ДЗ 4С23 «Реликт», экспорт которой в настоящее время запрещён.

Важной особенностью Т-90МС (и Т-90СМ) является отсутствие в составе базовой комплектации системы «Штора», предназначенной для защиты от противотанковых управляемых ракет. Установка её может быть выполнена по желанию заказчика

Учитывая, что «Штора» уже доказала свою эффективность в ходе боёв в Сирии, большинство покупателей едва ли от неё откажутся.

Таким же образом обстоит дело и с комплексом активной защиты – на демонстрационных образцах Т-90МС он отсутствует, но его можно установить. Правда, приобрести «Афганит», которым оборудуется Т-90М, пока еще нельзя. Экспортные танки предполагается комплектовать активной защитой «Арена-Э».

Чтобы танк не подорвался на мине с магнитным взрывателям, применяется система СПМЗ-2Э. Защита от вторичных осколков, образующихся при внешнем ударе по броне, обеспечивается экранами, сделанными из арамидной ткани.

Силовая установка, трансмиссия и подвеска

В качестве силовой установки для танка Т-90МС используется многотопливный дизельный двигатель В-92С2Ф (первоначальное название – В-93). Цикл его испытаний был полностью завершен в 2017-м году, однако его устанавливали еще на Т-90СМ и Т-90АМ в 2011 году. Мощность этого мотора составляет 1130 лошадиных сил.

Многотопливный двигатель В-92С2Ф

Новый двигатель позволил существенно повысить тяговооруженность и подвижность танка Т-90СМ. В дальнейшем предполагается оборудовать эти машины еще более мощным и современным мотором В-99.

Дополнительно на танке устанавливается вспомогательная дизель-генераторная установка – она размещена на боковой надгусеничной полке и предназначена для снабжения электричеством бортового оборудования при выключенном главном двигателе.

Конструкция трансмиссии в основном не изменена, сохранены те же семь передних и одна задняя передачи, что и на исходном Т-90А. Имеется автомат переключения передач – механизмы подобного типа на обычных автомобилях обычно называют «коробка-робот», не следует путать их с обычными гидромеханическими АКПП.

Подвеска, судя по фотографиям танка, практически не отличается от той, что имелась на Т-90А – индивидуальная торсионная. О плавности хода можно будет судить по результатам практического применения. Управление осуществляется при помощи поворотного штурвала.

Сопоставление боевой техники

Не секрет, что многих волнует вопрос о том, какова эффективность российских новейших танков по сравнению с иностранными аналогами. Для примера возьмем американский М1 «Абрамс». Но чтобы сравнивать две боевые машины, следует знать, что ситуаций, когда они сходятся один на один на поле боя, в наше время практически не существует.

В современных условиях ведения боевых действий, чтобы выжить, экипажу танка придется воевать с различным противником, начиная от пехоты, снабженной противотанковыми ракетами, и заканчивая самолетами и вертолетами. Но, несмотря на это, эксперты постоянно пытаются сравнивать военные машины одного класса друг с другом. В то же время некоторые из них считают, что теоретическое сопоставление танков невозможно в принципе, так как даже настоящие боевые действия не дадут окончательного ответа на вопрос о том, кто же лучше. Здесь необходимо будет учесть массу других критериев, таких, как тактика применения, техническое обслуживание машины, уровень подготовки экипажей, взаимодействие различных воинских подразделений и т. д. Все это может иметь намного большее значение, чем технические характеристики самих танков.

«Реликт»

Отдельно следует упомянуть, что отечественные конструкторы ушли от применения средств защиты Контакт-5, используемой ранее для таких образцов как Т-90, Т-90А, Т-90С, начиная с 1988 года.

Модульный комплекс Реликт относится с средствам динамической защиты третьего поколения, предназначен для противодействия современным снарядам подкалиберного типа. Например, M829 западного производства. Предусмотрена установка и на танк Т-90АМ.

В основе системы лежит принцип двойного метания, согласно которому навстречу подлетающему снаряду выстреливается сразу две бронепластины, снижая таким образом в разы поражающий эффект. Преимущества системы Реликт на примере Т-90АМ Прорыв:

• простота конструкции и эксплуатация, благодаря чему возможна беспрепятственная замена или ремонт вышедших из строя деталей;
• лобовая бронь башни имеет значительно больший процент перекрытия (до 68% по сравнению с 45% у предшественника);
• предусмотрена возможность дальнейшей модернизации путём простой замены элементов динамичной защиты на модернизированные варианты;
• переход с Контакта-5 не требует монтажа дополнительного оборудования.
