Принцип работы экскаватора

История создания

Идея копающих колес была высказана еще в начале шестнадцатого столетия знаменитым ученым Леонардо да Винчи. Однако прототип современного экскаватора, оснащенного парой роторных колес, симметрично расположенных по отношению к конвейеру, был запатентован американским инженером Ч. Смитом лишь в конце девятнадцатого века.

На сегодняшний день индустрия производства подобного оборудования развивается путем выпуска машин, обладающих высокой производительностью, а также увеличенной удельной силой, с помощью которой осуществляется процесс выкапывания траншей и добычи полезных ископаемых.

Какой нужен экскаватор для работы в определенной отрасли

Практически в любой отрасли на объекте, где есть возможность доступа, эксплуатируется экскаваторная техника. Экскаваторы получили наибольшее применение в строительных и горнодобывающих отраслях, где они выполняют полный цикл задач практически при постоянной занятости. В остальных отраслях экскаваторная техника используется для выполнения разовых, сезонных или периодических заданий.

В сельскохозяйственной отрасли широкое применение получили многофункциональные экскаваторы-погрузчики, которые могут быть задействованы для работы на складах с сыпучими грузами, для уборки территорий, для погрузки сена или соломы с полей, для разовых строительных работ.

Коммунальные предприятия применяют колесные экскаваторы для работы в условиях города, где существует необходимость постоянного перемещения техники с одного объекта на другой. Для работы в стесненных условиях наиболее востребованы мини-экскаваторы, которые могут работать в труднодоступных местах.

Отдельным направлением является мелиоративная и озеленительная сфера, где экскаваторам предназначено выполнение сложных технологических задач по очистке водоемов, для разработки каналов, во время пересадки взрослых высокорослых растений. Для этих целей разработаны специальные одноковшевые гусеничные экскаваторы, которые функционируют как на уровне, так и ниже уровня рабочей поверхности.

Это интересно: Цепные и роторные траншейные экскаваторы — разбираем развернуто

Ссылки

Wikimedia Foundation . 2010 .

Смотреть что такое «Экскаватор» в других словарях:

Экскаватор Ру — Коммерческий: Да Тип сайта: интернет портал Язык(и): Русский Владелец: РИА Экскаватор Ру … Википедия

Экскаватор — (от лат. excavo долблю, выдавливаю * a. excavator, excavating machine; н. Bagger; ф. excavateur, pelle mecanique; и. excavadora, cavadora, cavador) самоходная выемочно погрузочная машина, предназначенная для выемки (копания, черпания,… … Геологическая энциклопедия

ЭКСКАВАТОР — (лат.). Прибор для земляных углублений. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ЭКСКАВАТОР машина для землечерпательных работ. Полный словарь иностранных слов, вошедших в употребление в русском языке. Попов … Словарь иностранных слов русского языка

экскаватор — землечерпалка, драга, ковш, черпак; обвалователь, нория, грабарь, драглайн, абзетцер, копалка, клемшел, горный богатырь, дреглайн, стальной углекоп, багер, стальной землекоп Словарь русских синонимов. экскаватор сущ., кол во синонимов: 17 •… … Словарь синонимов

экскаватор — Одноковшовая или многоковшовая самоходная землеройная машина для выемки грунта, погрузки его на транспортное средство или перемещения экскаватор Самоходная машина на … Справочник технического переводчика

ЭКСКАВАТОР — (английское excavator, от латинского excavo долблю, выдалбливаю), самоходная выемочно погрузочная машина для добычи полезных ископаемых при открытой разработке месторождений, погрузки и разгрузки сыпучих и кусковых материалов, для земляных работ… … Современная энциклопедия

ЭКСКАВАТОР — (англ. excavator от лат. excavo долблю), основной тип землеройных машин, главным образом для разработки мягких горных пород в массиве или скальных в раздробленном состоянии. Различают одноковшовые (механическая лопата, драглайн и др.) и… … Большой Энциклопедический словарь

ЭКСКАВАТОР — ЭКСКАВАТОР, экскаватора, муж. (от лат. excavo выдалбливаю). 1. Машина для выемки, подъема и перемещения грунта, употр. при различных земляных работах (тех.). 2. Хирургический инструмент для выскабливания полостей. Толковый словарь Ушакова. Д.Н.… … Толковый словарь Ушакова

ЭКСКАВАТОР — ЭКСКАВАТОР, а, м. Землеройная машина для выемки, погрузки и отвала грунта, употр. при дорожных, горных и других работах. Одноковшовый, многоковшовый э. Шагающий э. (на шагающем ходу). Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова

ЭКСКАВАТОР — машина для отрыва, подъема, перемещения и отвала разрабатываемого грунта. Различают Э. одноковшевые с поворотной стрелой, одноковшевые без стрелы и многоковшевые. Все они состоят из: а) рабочего оборудования, в состав к рого входит один или… … Технический железнодорожный словарь

Экскаватор — основной тип выемочно погрузочных машин, применяемых в строительстве для производства земляных работ и для добычи полезных ископаемых при открытой разработке месторождений. Различают одноковшовые и многоковшовые Э., цепные и роторные.… … Словарь черезвычайных ситуаций

Экскаваторы, навешиваемые на тракторы:

Нижней опорой (базой) одноковшового экскаватора, навешиваемого на трактор, выступает классический трактор, в большинстве случаев – колесный.

На его заднюю часть (в редких случаях – на боковую сторону) устанавливается экскаваторное оборудование с неполным поворотом, которое прикрепляется к базовой машине специальной рамой. Экскаваторное оборудование экскаватора, навешиваемого на трактор, представляет собой обратную лопату с ковшом малого объема – от 0,2 до 0,5 м3. Конструкция данного вида экскаватора подразумевает быстрый съем рабочего оборудования – ковша и его замену на грейфер (грузозахватное приспособление), грузовые вилы, крюк, гидравлический молот.

Поэтому применение такого экскаватора целесообразно:

– на землеройных работах малого масштаба (ремонт подземных коммуникаций в коммунальном хозяйстве, электрических и газовых сетей и пр.),

– на планировочных работах малого масштаба (создание ровных, чистых поверхностей).

– для складывания материалов;

– для доставки и перемещения грузов;

– при проведении строительных и строительно-монтажных работ.

Движителем машины выступает мотор трактора-базы с гидравлическим приводом.

Экскаваторы, навешиваемые на тракторы, отличаются довольно высокой маневренностью и высокой скоростью передвижения.

Типы и виды экскаваторов и их классификация

Наличие широкого выбора навесного оборудования для стрелы экскаватора позволяет расширить возможности механизма. Для удобства машины классифицируются в соответствии с условиями использования, назначением и по другим показателям, о которых будет сказано ниже.

По назначению

В зависимости от выполняемых функций и комплектации навесным оборудованием под отдельный тип работ, машины классифицируются на такие модели:

Классическая модель для земляных и погрузочных операций в комплекте со землеройным, погрузочным ковшом.
Траншейный экскаватор для прокладки как кабелей городской электросети, так и магистральных трубопроводов с навеской цепной, роторной, дисковой или плужной конструкции.
Струг для планировочных работ с рабочим органом в виде стрелы с подвижной тележкой, на которой закреплен ковш.
Драглайн для работы с породами, расположенными ниже уровня машины. Ковш крепится к стреле на гибких связях и зачерпывает грунт по направлению к машине.
Планировщик для выемки грунта и формирования насыпи, снабженный телескопической стрелой и ковшом в виде обратной лопаты.

По принципу работы

Выбор экскаватора будет зависеть от режима его работы. По этому признаку машины делятся на многоковшовые – непрерывного действия и одноковшовые – циклического действия.

Экскаватор гусеничный UMG E180C– маневренная и производительная техника для различных условий и видов работ.

Техника с циклической схемой работы последовательно разрабатывает грунт и убирает его в сторону с помощью одного навесного оборудования – ковша. Экскаватор с одним ковшом – это универсальная машина, которая приспособлена под навесное оборудование различного назначения: грейфер, драглайн, прямая или обратная лопата и др.

Многоковшовые экскаваторы

Многоковшовый экскаватор непрерывного действия имеет несколько ковшей и может работать без остановок в разных плоскостях – вертикальной, горизонтальной или по кругу.

Цепные модели оборудования подходят для рытья траншей, канав или каналов на грунтах с однородной структурой. Возможности этого устройства не всегда позволяют вчистую убрать грунт с разрабатываемой траншеи, из-за чего может потребоваться дополнительный механизм для переброски отвальной почвы на поверхность.

Роторные модели с несколькими ковшами подходят для вскрышных работ в открытых каналах.

Размерные группы экскаваторов по эксплуатационной массе

Главный параметр экскаватора – это его эксплуатационный вес с основным рабочим оборудованием. По этому критерию машины делятся в соответствии с ГОСТ–30067–93 на размерные группы, приведенные в Таблице 1.

Таблица 1 Классификация одноковшовых универсальных экскаваторов по эксплуатационной массе

По типу шасси

По типу устройства ходовой части различают такие экскаваторы:

Гусеничные.
Гусеничные с увеличенной опорной поверхностью гусениц.
Колесные.
Рельсовые.
Шагающие.
Плавучие.
Комбинированные.

Экскаватор колесный UMG E170W – маневренная и производительная техника, которая может самостоятельно доехать к месту работ.

По типу двигателя

Мощные и тяжелые гусеничные карьерные экскаваторы предпочтительно имеют электрический двигатель, который работает от силового кабеля, специально проведенного к месту разработки. Более легкие и маневренные экскаваторы, независимо от типа шасси, часто оснащаются дизельным мотором.

По повороту рабочего оборудования

Маневренность и удобство использования навесного оборудования экскаватора во многом зависит от типа его сочленения и гибкости связи со стрелой. В разных условиях работы удобно более или менее жесткое соединение ковша со стрелой и по этому признаку оборудование делится на такие виды:

Ковш, который приводится в движение канатами.
Ковш, жестко сочлененный со стрелой по схеме, втулка/вал и приводом от гидроцилиндров.

Канатный или жестко сочлененный тип подвески ковша используется на планировщике с телескопической стрелой, который доставляет ковш к месту работы втягиванием и выдвижением стрелы.

По виду рабочего оборудования

Универсальность одноковшового экскаватора позволяет навешивать на него такое оборудование:

Отвал.
Щетку.
Снегоуборочную установку.
Грейфер.
Планировочный ковш.
Бревнозахват.
Вилы.
Вибротрамбовка.
Траншейный ковш.
Рыхлитель.
Бур.
Гидромолот.

Экскаватор-погрузчик New Holland B90B LR– техника, с которой успешно применяется различное навесное оборудование.

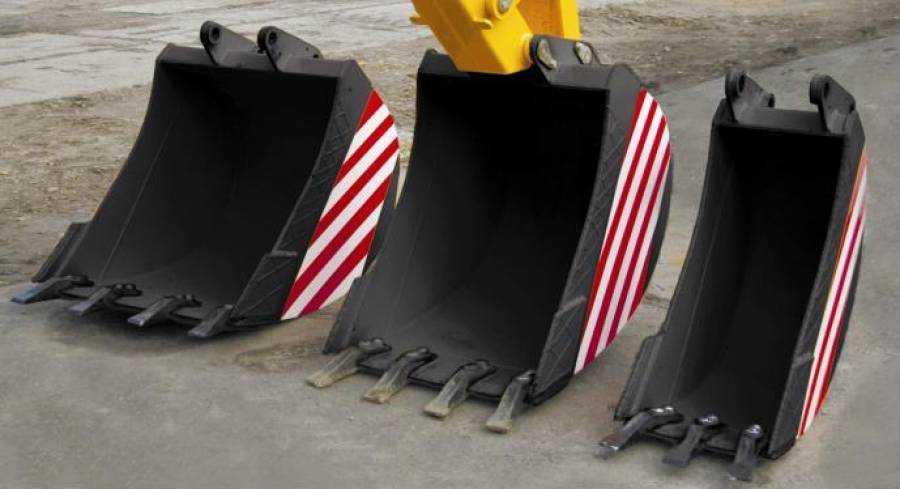

Ковши

В разговоре о технических характеристиках экскаваторов особое внимание должно уделяться ковшам – их разновидностям и применению. На машинах данного типа используются:

Основной и сменные ковши.
Специальные ковши.
Драглайн.
Грейфер.

По объему экскаваторные ковши делятся на:

Особо легкие: до 0,1 м3
Легкие: 0,15 – 0,6 м3
Средние: 0,65 – 1,6 м3
Тяжелые: 1,6 – 4,0 м3
Особо тяжелые: 4,0 – 10,0 м3

Со стрелой «прямая лопата» такой ковш разрабатывает породу выше опорной поверхности экскаватора. «Обратная лопата» – ниже. Сменные ковши аналогичной конструкции рассчитаны на больший или меньший объем материала. Специальные ковши предназначены для выполнения определенных работ:

Усиленный – для твердых пород.
Скальный – с хорошо защищенной поверхностью.
Рыхлитель – со ступенчатым расположением зубьев.
Однозубый рыхлитель – для корчевания.
Планировочный – способен наклоняться в любую сторону.
Решетчатый (скелетный) – для погрузки сыпучих материалов. Может разделять породу на фракции.
Погрузочный. Тоже для сыпучих, но облегченной конструкции и с увеличенным объемом.
Траншейный – износостойкий, с прочными боковыми пластинами.
Профильный (трапециевидный) – для копания каналов.
Зачистной. Облегченный, с отверстиями для стока воды.

Первые два вида часто тоже считают основными. Драглайном называется модель экскаватора со специфичным ковшом, который подвешен на тали в виде системы подвижных и неподвижных блоков и канатов (полиспаст). Подобный механизм дает выигрыш в силе или в скорости. Кроме него, имеются подъемная и тяговая лебедки, ковш и стрела. Применяется чаще всего в мелиоративном и гидравлическом строительстве, на карьерных вскрышных работах, при больших объемах грунта. Грейферный ковш – это челюстной захват для сыпучих и мелкокусковых материалов. Он опускается на тросе (при необходимости – свободно сбрасывается) сверху и углубляется в грунт. Челюсти смыкаются, захватывая породу, после чего ковш поднимается. Применяется для разработки грунтов, как выше, так и ниже опорной поверхности. А также на погрузочно-разгрузочных работах, для рытья котлованов, очистки каналов и т.п.

Слайд 14Карьерные и добычные одноковшовые экскаваторы Такие машины рассчитаны на самые тяжелые условия

эксплуатации. Они проектируются как механические лопаты, допускающие переоборудование в драглайн. Поскольку они предназначаются для карьеров, шахт, крупных строительств, где имеется подвод электроэнергии, их оборудуют системой электропривода, основанной на управлении по напряжению всеми или некоторыми функциями – черпанием, поворотом стрелы, напором и перемещением. Основой такой системы служит двигатель-генераторный агрегат, в котором электродвигатель переменного тока механически связан с отдельными электрогенераторами, питающими приводы разных групп оборудования. Частоты вращения и вращающие моменты приводов регулируются изменением тока возбуждения электрогенераторов и электродвигателей.

Разработка грунта экскаватором

Несколько этапов включает цикл работы экскаватора:

установка ковша для повторения цикла
обратный поворот платформы
разгрузка ковша
разворот платформы
резание грунта

Напрямую зависит скорость выполнения работ от времени выполнения одного цикла, более половины, которого приходится на развороты платформы. Таким образом, уменьшение угла поворота платформы ускоряет значительно рытье траншеи.

При резании грунта должен работать двигатель на полную мощность. Погружение ковша начинать следует по возможности ближе, а его содержимое высыпать в самой дальней точке кузова автомобиля или площадки, которая отведена специально для добытого грунта.

Достигается наибольшая эффективность тогда, когда позволяет глубина копания загрузить полностью ковш. Оптимальный радиус копания (расстояние от корпуса самого экскаватора до места погружения ковша) составляет примерно 70-90 процентов от максимального, который указан в технической документации.

Чтобы сократить еще больше расходы топлива и времени, совмещают несколько операций. К примеру, можно одновременно выполнять разворот платформы с опусканием ковша для последующего копания или с поднятием ковша для разгрузки.

Категории самоходной техники

Практика сдается в два этапа. Первая часть сдается на закрытой от движения площадке, которая характеризуется, как трактородром. Вторая часть проводится на заранее выбранном маршруте, при котором создаются реальные условия функционирования самоходной машины.

Пройти специализированное обучение и получить профессиональное основное или дополнительное образование. Изучаются программы, которые напрямую или косвенно связаны с управлением самоходными транспортными средствами перечисленных категорий. После пройденных курсов на руки выдается соответствующий документ о присвоенной квалификации.
Пройти специальное медицинское освидетельствование для получения медицинской справки. Документ должен подтверждать полное отсутствие медицинских противопоказаний для управления самоходными транспортными средствами.

Слайд 19 Это экскаватор-драглайн, стрела которого заменена натянутым между двумя башнями канатом, несущим

ковш. Такой драглайн может иметь эффективный «вылет стрелы» (расстояние между башнями) до 500 м. Применяются башенные драглайны двух типов: с волочением ковша по земле от точки черпания до точки разгрузки и с перемещением его над землей. Башни могут быть установлены на гусеничном ходу. Такие драглайны применяются преимущественно на строительстве дамб обвалования. Канатно-скреперные установки второго типа широко используются на заводах по производству щебня и гравия; ковш в них обычно без открывающегося дна, и управление разгрузкой осуществляется посредством тягового каната.

Башенный драглайн (канатно-скреперная установка)

Классификация одноковшовых экскаваторов

По типу ходового устройства

гусеничные;

пневмошинные;

на спецшасси автомобильного типа;

шасси грузового автомобиля или трактора.

По типу привода

одномоторные;

многомоторные.

По исполнению опорно-поворотного устройства

полноповоротные;

неполноповоротные.

По способу подвески рабочего органа

гибкие;

жесткие.

По типу исполнения рабочего органа

шарнирно-рычажные;

телескопические.

Основное рабочее оборудование одноковшовых экскаваторов

В зависимости от производственных условий в качестве сменного оборудования экскаваторов применяют прямые и обратные лопаты, драглайны, грейферы и струги.

Колесный экскаватор обратная лопата

Рабочее место называется забоем, а разрабатываемые по мере передвижения экскаватора участки грунта – проходкой.

Работы осуществляются продольными – лобовыми проходками и поперечными – боковыми.

Земляные работы с помощью экскаватора могут осуществляться с выгрузкой грунта в отвал,непосредственно в насыпь, или в транспортные средства – автосамосвалы.

Экскаваторы, оборудуемые прямой лопатой используют для разработки грунтов расположенных выше уровня стоянки экскаватора. В этом случае предусмотрен заезд экскаватора на уровень дна котлована. Экскаваторы, оборудованные обратной лопатой, используют для разработки , грунтов ниже уровня стоянки экскаватора и при разработке траншей и неглубоких котлованов.

Последнее время все чаще для применения различных работ, особенно в стесненных условиях стройплощадок начали использовать мини экскаваторы. Это очень производительная и удобная техника, которая может практически полностью вытеснить ручные работы со стройплощадки, благодаря своей универсальности. Очень часто бывает экономически оправдано заказать мини экскаватор в аренду в СПб, а не покупать данную технику. Специализированные компании обеспечивают такой мини техникой любые виды строительных работ. Поэтому аренда мини экскаваторов становиться все более популярной.

Экскаваторы-драглайны используют для разработки грунтов мягких и средних пород расположенных ниже уровня стоянки экскаватора. Драглайн по схеме работы напоминает скрепер навешенный на стрелу экскаватора.

Разработка грунта с погрузкой экскаватором драглайн

Экскаваторы-драглайны обладают большим радиусам действия и глубиной копания.

Экскаваторы, оборудованные грейферами, используют при разработке мягких и сыпучих грунтов при вертикальных укрепленных стенках глубоких котлованов.

Основными видами рабочего оборудования одноковшовых экскаваторов являются: драглайн, прямая лопата, обратная лопата и грейфер.

Наиболее часто используются одноковшовые экскаваторы серии Э и ЭО. Они имеют ковши вместимостью от 0,15 до 2,5 м3.

Разработку грунта одноковшовыми экскаваторами ведут позиционно.

Процесс разработки грунта из чередующихся в одном цикле операций:

1. Резание грунта и заполнение ковша;

2. Подъем ковша с грунтом;

3. Поворот экскаватора вокруг оси к месту выгрузки;

4. Выгрузка грунта из ковша;

5. Обратный поворот экскаватора в забой;

6. Опускание ковша и подача его в исходное положение для резания грунта.

Рабочие параметры одноковшовых экскаваторов

Основные рабочие параметры одноковшовых экскаваторов следующие:

– радиус резания R_р;

– радиус выгрузки R_В;

– высота выгрузки Н_В;

– глубина резания Н_р.

Эти параметры зависят от размеров рабочего оборудования, его вида и особенностей.

Радиус резания (R_р) – это расстояние от оси вращения экскаватора до зубьев ковша, при врезании его в грунт;

Радиус выгрузки (R_В) – расстояние от оси вращения экскаватора до центра тяжести ковша в момент выгрузки грунта;

Высота выгрузки (Н_В) – расстояние от уровня стояния экскаватора до нижней части ковша в момент выгрузки грунта;

Глубина резания (копания) (Н_р) – наибольшая глубина выемки, которая может быть образована экскаватором с одной стоянки.

Типы и виды экскаваторов, классификация экскаваторов:

Существует множество типов и видов одноковшовых экскаваторов. Они классифицируются по главному параметру (эксплуатационной массе с основным рабочим оборудованием), по типу шасси, по типу двигателя, по типу передачи и пр. параметрам.

В зависимости от главного параметра (эксплуатационной массы с основным рабочим оборудованием) одноковшовые экскаваторы подразделяют на следующие размерные группы:

Размерная группа	Масса экскаватора, т
Свыше	До
1	–	6,3
2	6,3	10
3	10	18
4	18	32
5	32	50
6	50	71

По типу шасси различаются следующие одноковшовые экскаваторы:

навешиваемые на тракторы,
автомобильном шасси,
пневмоколесные,
гусеничные,
шагающие,
железнодорожные,
плавающие.

По повороту рабочего оборудования относительно опорной поверхности одноковшовые экскаваторы делятся на полноповоротные и неполноповоротные.

По типу двигателя одноковшовые экскаваторы делятся на электрические, с паровым двигателем и двигателем внутреннего сгорания.

В зависимости от исполнения рабочего оборудовании одноковшовые экскаваторы делят на виды:

экскаваторы с гибкой подвеской рабочего оборудования,
экскаваторы с жесткой подвеской рабочего оборудования.

По направлению зуба ковша различаются одноковшовые экскаваторы с прямой лопатой и одноковшовые экскаваторы с обратной лопатой.

По типу привода одноковшовые экскаваторы делятся на экскаваторы с механическим, гидромеханическим, гидравлическим, электрическим и смешанным приводами.

Многоковшовые экскаваторы в зависимости от направления движения режущей кромки ковша по отношению к направлению движения машины делятся на экскаваторы продольного, поперечного и радиального копания.

В зависимости от устройства рабочего органа многоковшовые экскаваторы разделяют на цепные экскаваторы и роторные экскаваторы.

По типу ходового устройства многоковшовые экскаваторы делятся на пневмоколёсные, гусеничные или комбинированные.

Классификация экскаваторов в зависимости от привода рабочего оборудования

Экскаваторы с гидроприводом

В большинстве своем современные экскаваторы оборудуются гидравлическим приводом. В этом случае для создания необходимого усилия на рукояти, стреле, ковше предусмотрены гидравлические двигатели и гидроцилиндры. Гидронасос, на котором лежит ответственность за поддержание нужного давления рабочей жидкости в соответствующей магистрали, получает крутящий момент, необходимый для его вращения, от двигателя экскаватора.

Механические экскаваторы

В наши дни групповой механический привод, предусматривающий передачу усилия от силовой установки к рабочим органам с помощью канатов, приводимых в движение от лебедки, используется лишь на драглайнах и грейферных экскаваторах. При этом сама лебедка работает от двигателя экскаватора, получая крутящий момент через зубчатую, червячную, цепную либо фрикционную передачу. На обычных экскаваторах механический привод сегодня практически не используется, что обусловлено рядом факторов:

сложность конструкции, сопряженная с применением значительного количества быстроизнашивающихся деталей;
ограниченное количество независимых перемещений узлов рабочего оборудования;
сложность исполнения автоматизированного механического канатного привода;
невозможность обеспечения абсолютной фиксации деталей рабочего оборудования в желаемом положении.

Электромеханические экскаваторы

Существует и еще одна категория экскаваторов, в которых, как и в описанном выше случае, для передачи тягового усилия к рабочим органам применяются канаты (цепи), движущиеся за счет лебедки. Отличие тут кроется в том, что для вращения барабана каждой лебедки применяется отдельный электромотор. Этот привод получил применение на массивных карьерных и промышленных экскаваторах.

Силовой агрегат «Хитачи ZX200»

Техника оборудуется четырехтактным дизельным двигателем с 4 цилиндрами. Мотор имеет непосредственный впрыск горючего, распределительный вал в верхнем размещении и охлаждение водяного типа. Новые экскаваторы этой модификации оснащены силовой установкой, которая агрегирует с современной системой гидравлики типа HIOS III, обеспечивающей возможность программирования ручного и автоматического режима работы. Кроме того, данный блок дает возможность максимально эффективно использовать гидравлическое давление, увеличивая выработку при экономичном потреблении топлива.

Основные параметры двигателя:

Объем рабочий – 5,19 л.
Мощность номинальная – 166 лошадиных сил.
Крутящий момент по максимуму – 550 Нм.
Размер цилиндра в диаметре – 105 мм.

Устройство гусеничного привода экскаватора

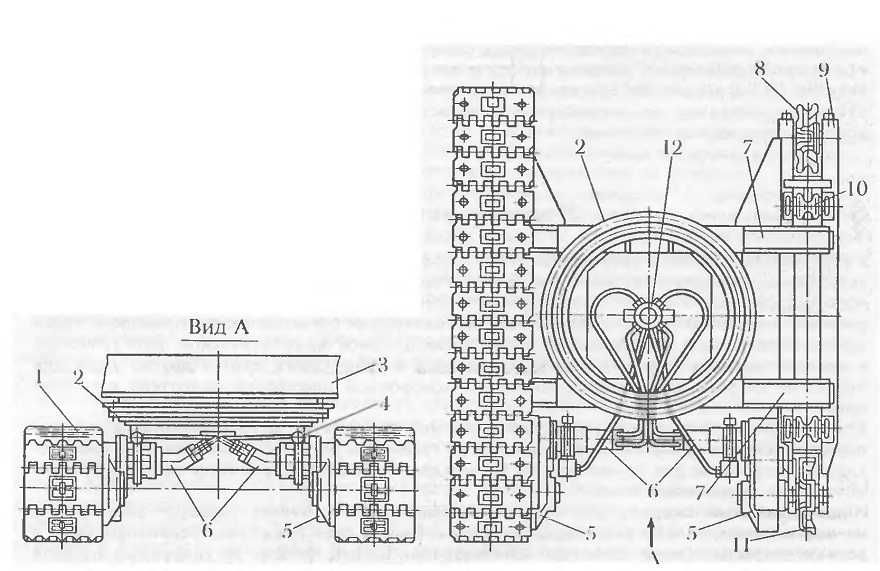

Гусеничное ходовое устройство на примере экскаватора ЭО-4121

Рассмотрим гусеничное ходовое устройство на примере экскаватора ЭО-4121 (рис. 150). На верхней части центральной рамы 4 укреплен опорно-поворотный круг 2, через который на ходовое устройство передаются нагрузки от установленной на круге 2 рамы 3 поворотной платформы. Поперечные балки 7 рамы 4 опираются на рамы 9 обеих гусениц. Ведущие колеса 11 гусениц приводятся в действие от аксиально-плунжерных нерегулируемых гидромоторов 6 через редукторы 5. Рабочая жидкость от расположенной на раме 3 насосной установки подается через центральный коллектор 12 и трубопроводы к гидромоторам и гидроразмыкателям тормозов гусениц.

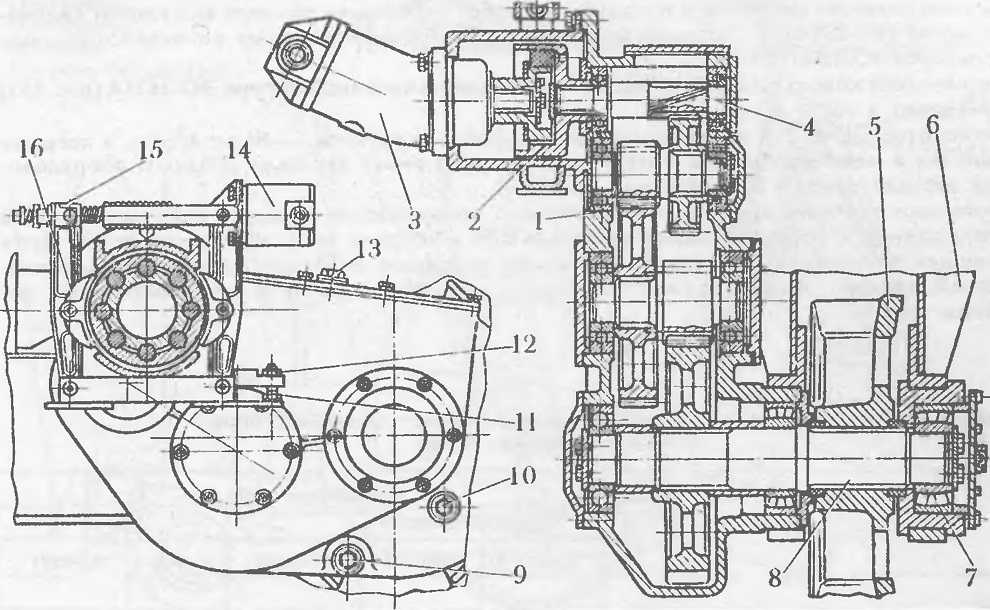

Корпус редуктора 1 (рис. 151) крепят с внутренней стороны концевой вилки рамы 6 гусеницы. Второй опорой корпуса является наружная сторона вилки рамы 6, на которую через сферический подшипник 7 опирается выходной вал 8 редуктора. Вращение передается от вала гидромотора 3 через соединительную муфту 2 валу-шестерне 4, а от него тремя парами зубчатых передач выходному валу 8 редуктора, на шлицах которого закреплено ведущее колесо 5 гусеницы. Редуктор унифицирован с редуктором механизма поворота (см. рис. 149), отличие заключается лишь в передаточном отношении первых ступеней и конструкции выходных валов.

Замкнутый колодочный тормоз 15 (см. рис. 151) типа ТК-200, управляемый с помощью гидроразмыкателя 14, также полностью унифицирован с тормозом механизма поворота. Величину отхода колодок 16 тормоза 15 регулируют винтом 11, фиксируемым контргайкой 12. Назначение тормозов — удерживать экскаватор при работе, разгружая гидромоторы, а также обеспечивать безопасность при спуске с крутых уклонов и стоянке на них.

У экскаваторов, механизмы передвижения которых не оборудованы тормозом, применяют управляемые стопоры гусеничного хода, аналогичные тем, которые используют на машинах с механическим приводом.

Для контроля уровня смазки в редукторе служит пробка 10, для заливки смазки — отверстие, закрытое пробкой 13; отработанная смазка спускается при отвертывании пробки 9. При сливе смазки из редуктора следует также отвернуть пробку 13.

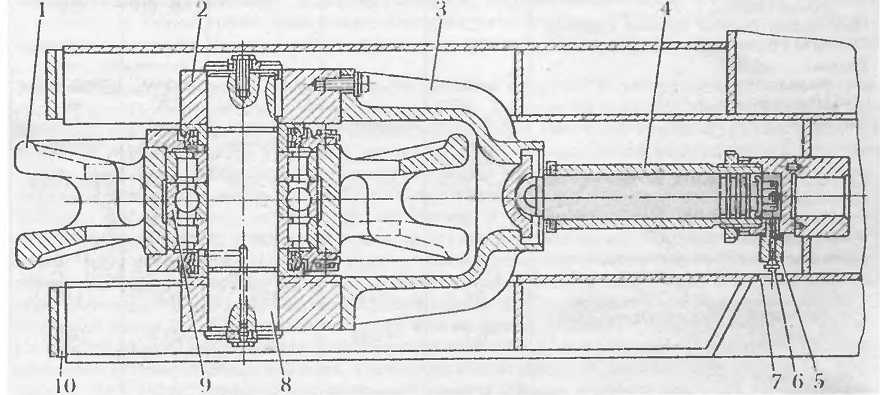

В устройстве для натяжения гусеничной ленты экскаватора ЭО-4121 (рис. 152) направляющее (натяжное) колесо 1 установлено на роликоподшипниках на оси 8, которая укреплена в ползунах 2, жестко соединенных с вилкой 3 и перемещающихся в раме гусеницы. Шарикоподшипник 9 не воспринимает радиальных нагрузок и служит для фиксации колеса 1 в осевом направлении.

Гусеничная лента натягивается гидроцилиндром 4, конец плунжера которого упирается в шаровую опору вилки 3. Для натяжения ленты густая смазка нагнетается через пресс-масленку 6 в гидроцилиндр 4, перемещая влево плунжер с вилкой 3 и колесом 1. Чтобы ослабить натяжение гусеничной ленты, нужно частично отвернуть штуцер 5 масленки и плавно включить задний ход.

150 Гусеничное ходовое устройство: 1 — гусеничная лента, 2— опорно-поворотный круг, 3 — рама поворотной платформы, 4 — центральная рама ходового устройства, 5 — редуктор привода гусеницы, 6 — гидромоторы, 7 — поперечные балки, 8 — направляющее колесо, 9 — рама гусеницы, 10 — поддерживающий каток, 11 — ведущее колесо, 12 — центральный коллектор

151 Механизм привода гусеницы от низкомоментного гидромотора: 1 — редуктор, 2 — соединительная муфта, 3 — гидромо- тор, 4 — вал-шестерня, 5 — ведущее колесо, 6 — рама гусеницы, 7 — подшипник, 8 — выходной вал, 9 — сливная пробка, 10 — контрольная пробка, 11 — регулировочный винт. 12— контргайка, 13—заливная пробка, 14 — гидроразмыкатель, 15 — колодочный тормоз, 16 — тормозная колодка

152 Гидравлическое натяжное устройство гусеничной ленты ЭО-4121: 1 — натяжное (направляющее) колесо, 2 — ползун, 3 — вилка, 4 — плунжерный гидроцилиндр, 5 — штуцер, 6 — пресс-масленка, 7 — отверстие для наконечника шприца, 8 — ось, 9 — шарикоподшипник, 10 — рама гусеницы

Источник

Экскаватор:

Экскаватор (от лат. excavo — «долблю, вынимаю») — основной тип землеройных машин, оснащённых ковшом. Основным назначением является разработка грунтов (горных пород, полезных ископаемых) и погрузка сыпучих материалов.

Экскаватор – это самоходная землеройная машина на гусеничном, колесном или шагающем ходу, имеющая верхнюю часть, способную поворачиваться на 360°, со смонтированным рабочим оборудованием, предназначенным главным образом для копания с помощью ковша без перемещения ходовой части в течение рабочего цикла.

Рабочий цикл экскаватора включает в себя копание, подъем, поворот и разгрузку материала. Экскаватор может быть также использован как средство для перемещения изделий или материалов.

Экскаватор – разновидность тяжелой техники, используемой преимущественно в строительстве и горнодобывающей отрасли. История этих машин уходит корнями в глубокую древность: еще народы Египта, и Рима применяли аналоги современных экскаваторов для создания своих сооружений. Сегодня выемочно-погрузочная машина имеет множество разновидностей.

В зависимости от количества ковшей, установленных на экскаваторе в качестве рабочего органа, экскаваторы подразделяются на одноковшовые и многоковшовые экскаваторы.

Одноковшовый экскаватор представляет собой один из видов экскаваторов, а по сути – самоходную выемочно-погрузочную машину циклического действия, чьей функцией является извлечение (экскавация) грунта (пород, земли, горных масс и прочих), его перевозка на определенные расстояния с последующей погрузкой или укладкой в обозначенное место.

Рабочая составляющая техники – одноковшового экскаватора – ковш с зубьями, отличающийся в зависимости от типа, вида и модели экскаватора параметрами кубического объема. Ковш крепится на стреле, рукояти или канатах. Загрузка ковша осуществляется посредством передвижения машины по грунту и выемки (копания) грунта ковшом. При этом корпус машины относительно поверхности земли в ходе выемки (копания) грунта и осуществления прочих операций основного рабочего цикла остается недвижимым, тяговое усилие создаётся механизмами экскаватора. При копании экскаватор устанавливается стационарно и операция копания выполняется ниже уровня земли. Это отличает экскаватор от скрепера и фронтального погрузчика, где тяговое усилие при загрузке ковша создаётся перемещением корпуса машины.

Одноковшовый экскаватор – наиболее распространённый тип землеройных машин, применяемых в строительстве и добыче полезных ископаемых.

Многоковшовый экскаватор – экскаватор непрерывного действия с ковшовым рабочим органом. Ковши многоковшового экскаватора закреплены на бесконечной цепи (или цепях), ленте или роторе. Усилие копания создаётся за счёт перемещения ковшей относительно корпуса машины. По сравнению с одноковшовыми экскаваторами характеризуются большей производительностью, но меньшей универсальностью.

Многоковшовые экскаваторы применяются для выполнения больших объёмов земляных работ в дорожном, мелиоративном и гидротехническом строительстве, для разработки траншей при прокладке трубопроводов и кабельных линий, в военном деле для рытья окопов, для добычи полезных ископаемых, при проведении дноуглубительных работ на водоёмах.

Многоковшовые экскаваторы – это экскаваторы непрерывного действия. Они непрерывно разрабатывают и одновременно транспортируют грунт в отвал или в транспортное средство. Благодаря совмещению операций многоковшовые экскаваторы (как экскаваторы непрерывного действия) отличаются от экскаваторов циклического действия (одноковшовых экскаваторов), производящих операции по разработке, транспортировке и погрузке грунта последовательно в определённом порядке с многократным циклическим повторением рабочего цикла.
