Бронетранспортер m113: конструкционные особенности, модификации, применение

Основные модификации бронетранспортёра M113

Необходимость модернизировать новый бронетранспортёр возникла достаточно быстро. Уже в сентябре 1964 года в США начали серийно собирать новую версию, которая получила обозначение M113A1. Новая боевая машина была очень близка с принятой на вооружение в 1960 году моделью, отличаясь в первую очередь новым двигателем – дизельным, а также трансмиссией.

Бронетранспортеры этой модификации получили мотор 6V-53 Detroit Diesel, развивающий максимальную мощность 215 л.с. при 2800 оборотах в минуту. Также боевая машина получила новую трансмиссию производства компании General Motors, вместе с дизельным двигателем она составляла единый силовой блок. Использование дизельного двигателя повышало пожаробезопасность бронетранспортёра, при этом новый двигатель обеспечивал также экономию топлива.

Вместе с установкой новых топливных баков, емкость которых выросла до 360 литров, эти шаги позволили довести максимальную дальность хода примерно до 480 км. Одновременно с этим модернизация привела к росту боевой массы БТР примерно на 900 кг, что не сказалось на подвижности боевой машины за счет компенсации двигателем большей мощности.

Следующие обновления затронули гусеничный бронетранспортёр уже в 1979 году. Новая модель получил индекс M113A2. Программа создания данной модели в первую очередь была направлена на повышение надежности и эксплуатационных характеристик боевой машины.

Основные изменения касались подвески и системы охлаждения двигателя. Новая гидромеханическая трансмиссия обеспечивала БТР шесть скоростей вперед и одну назад (на предыдущей модели 3+1), использование торсионных валов повышенной прочности позволило увеличить дорожный просвет машины с 400 до 430 мм, а доведение общего количества амортизаторов до шести (появились амортизаторы на вторых катках) положительным образом сказалось на плавности хода и удобстве передвижения по пересеченной местности.

Также опционально на бронетранспортёр могли устанавливаться два внешних топливных бака, которые располагались с двух сторон от задней рампы. Специально для M113A2 был разработан также комплект дымовых гранатометов. Со всеми изменениями модель стала весить 11,34 тонны и практически полностью утратила плавучесть.

БТР M113 и M113 ACAV (бронированная штурмовая машина) во Вьетнаме

Последняя масштабная модернизация M113 произошла в 1987 году, обновленная модель получила обозначение M113A3. Основные нововведения касались повышения защищенности экипажа и десанта и учитывали опыт ведения последних локальных конфликтов, в том числе на Ближнем Востоке. В ходе работ над данной моделью конструкторам удалось существенно улучшить показатели бронезащиты и подвижности боевой машины.

На повышение защищенности десанта и экипажа играли дополнительные стальные бронеплиты, которые устанавливались на основной алюминиевой броне корпуса в виде дополнительных экранов, соединение болтовое. Использование навесной брони обеспечило круговую защиту машины от огня 14,5-мм крупнокалиберных пулеметов, а в лобовой проекции броня с дистанции 200 метров выдерживает попадание 20-мм бронебойных выстрелов к автоматическим пушкам.

Помимо этого, повышению защиты десанта способствовал противоосколочный подбой из композитного материала, который защищает солдат от осколков разлетающейся основной брони. Дополнительными стальными листами было усилено и днище корпуса. Два внешних бронированных топливных бака окончательно прописались в корме боевой машины, заменив собой бак, расположенный внутри корпуса. При этом изменились и габариты БТР, который подрос в длину на 44 см. Решение с выносом топливных баков из корпуса, повышало живучесть экипажа и десанта.

В результате всех изменений боевая масса M113A3 выросла практически до 14 тонн (без дополнительной брони 12,3 тонны). Увеличение боевой массы машины потребовало от конструкторов повышения мощности установленного двигателя. Силовая установка была серьезно изменена. Сердцем новой модели стал дизельный двигатель 6V-53T Detroit Diesel с турбонаддувом. Его мощность выросла до 275 л.с., при этом конструкторам удалось снизить расход топлива на 22 %.

Благодаря росту мощности, бронетранспортёр не только сохранил скоростные характеристики, но и серьезно прибавил в динамике и разгоне. С новым двигателем до 50 км/ч боевая машина разгонялась за 27 секунд вместо 69 секунд у предыдущих модификаций. Помимо этого, улучшился комфорт работы водителя, который управлял бронетранспортёром не рычагами, а автомобильным рулем.

/Сергей Юферев, topwar.ru/

Легкая бронетехника 1965–1985 гг

Бронетранспортеры (БТР) лишь транспортировали пехоту к полю боя, а атаковали пехотинцы уже «на ногах». К середине 1960-х гг. военные решили повысить мощь огня пехоты (без учета приданных танков и артиллерии). Так появился новый класс легкой бронетехники – бронированные машины пехоты (БМП) с более мощным вооружением.

Оружие и боекомплект БМП занимают место, поэтому и «пассажировместимость» БМП обычно меньше, чем у транспортеров. За счет более мощного оружия и более толстой брони БМП, как правило, тяжелее БТР, поэтому у них гусеничный движитель, хотя попытки создания колесных и колесно-гусеничных машин предпринимались не раз.

Главное отличие БМП от БТР – в тактике применения. Бронированная машина пехоты не только доставляет пехоту к месту боя, но и сопровождает ее в атаке, поддерживая огнем и гусеницами. БМП может двигаться вслед за атакующими танками, и только потом, ближе к линии вражеской обороны, высаживать десант. Высадка идет под огнем, поэтому люки БМП должны быть такими, чтобы десант мог быстро покинуть машину и укрыться в складках местности.

БМП-1. СССР. 1966 г.

Первой в мире боевой машиной пехоты стала советская БМП-1 (1966 г.), защита которой была относительно слабой. Зато она была легкой, подвижной и даже умела плавать, да при этом несла довольно мощное 73-мм орудие, опасное даже для танков противника. Экипаж БМП-1 состоял из командира машины, механика-водителя и наводчика, в десантном отсеке размещалось 8 человек, то есть в БМП как раз помещалось мотопехотное отделение.

В 1969 г. на вооружении бундесвера (армии ФРГ) поступила БМП «Мардер». При такой же вместимости она была более чем в 2 раза тяжелее БМП-1, да и по огневой мощи заметно уступала советской машине. Зато защита «Мардера» была заметно сильнее. По опыту войны в Афганистане (1979–1989 гг.) в советских войсках появилась БМП-2. Главное отличие этой потяжелевшей на тонну по сравнению с предшественницей машины – замена основного вооружения: в башне установили 30-мм автоматическую пушку.

БМП-2. СССР, 1980 г.

Форсирование рек всегда было важным для армии, поэтому послевоенные БТР и БМП старались делать плавающими. БМП-1 и БМП-2 гребли гусеницами, действовавшими подобно гребным колесам парохода. Для повышения скорости на воде использовались гребные винты, но на мелководье они могли цепляться за дно. Поэтому на БТР-60/70/80 использовали водометы, которые засасывали воду через отверстие в днище машины и выбрасывали ее назад. Поворотные колеса двух передних осей на плаву играли роль рулей. У плавающих машин впереди был щит-волноотражатель, а внутри – насосы для откачки попавшей в корпус воды.

Американский БТР М113, воюя во Вьетнаме, оказался слабоват и по бронированию, и по вооружению. Несколько попыток создания на базе этого транспортера БМП – с усилением брони и установкой пушек, не дали положительного результата. Время было потеряно, и разработанная «с нуля» БМП М2 «Брэдли» поступила на вооружение только в 1981 г. Она оказалась тяжелее советской, но легче немецкой БМП – 20 т. Броня машины была комбинированной – стальные и алюминиевые листы, разделенные воздушным зазором. Вооружение тоже оказалось «средним» – 25-мм пушка и две пусковые установки ПТУР. Вместимость «Брэдли» была меньше, чем у «конкурентов» – только 6 десантников.

БМП «Мардер». ФРГ. 1969 г.

БМП М2 «Брэдли». США. 1981 г.

БМП была дорогим оружием, поэтому основную массу легкой бронетехники по-прежнему составляли более дешевые бронетранспортеры. В СССР по схеме БТР-60 разработали БТР-70. Он был лучше защищен, но сохранил основной недостаток предшественника – два двигателя. Предполагалось, что это улучшит выживаемость БТР (поврежден один двигатель, едем на другом). Однако на практике машина оказалась не слишком надежной, а два двигателя «мешали» друг другу. В результате следующий транспортер – БТР-80, имел один мощный дизель. Кроме того, машина получила высокий боковой люк, облегчивший высадку десантников.

БТР-70. СССР. 1972 г.

БТР-80. СССР. 1984 г.

Алюминиевая броня

Помимо гидромеханической трансмиссии, особый интерес у трофейного БТР М113 вызывала алюминиевая броня, доля которой в общей массе машины достигала 40 %. Точнее, она была не совсем алюминиевая.

Химический анализ показал, что доля магния в сплаве была около 4,5–5 %, марганца – 0,6–0,8 %, хрома – до 0,1 %, а «крылатый металл» занимал около 94 %. Удивительно, но химики обнаружили в броне даже дефицитный титан – до 0,1 %. Остальные элементы – железо, цирконий, цинк и кремний присутствовали в броне в следовых количествах. Испытатели даже назвали марку стали 5083 и отметили её хорошую свариваемость.

Важным преимуществом американской брони было отсутствие процедуры закалки и отпуска, что серьезно упрощало производство. Единственными броневыми деталями, изготовленными из стальных сплавов, оказались упоминаемые защитные надстройки командирской башенки и пулеметные щитки. Это была стандартная противопульная броня высокой твердости.

Испытания стойкости брони М113 к обстрелу крупнокалиберными пулеметами заставляет задуматься о количестве поставленных Вьетнамом в Кубинку бронетранспортёров.

На музейном экземпляре в павильоне № 5 хранится вполне целый БТР. По крайней мере, на нем нет видимых следов от пуль. Между тем эвакуированному из Вьетнама М113 совсем не поздоровилось на полигоне в Кубинке. Обрабатывали машину бронебойными калибрами 14,5-мм, 12,7-мм и 7,62-мм. Обстрел велся под разными курсовыми углами по лобовым и бортовым деталям бронемашины с дистанций до километра.

В отчете об испытаниях брони американского БТР уровень защиты был обозначен как относительно высокий.

Позже появились публикации, в которых М113 обвиняли в низкой стойкости к противотанковому оружию.

Это, конечно, абсурд – машина изначально разрабатывалась совсем не для боя на передовой. И свою основную задачу по защите экипажа от стрелкового оружия выполняла очень неплохо.

Что и подтвердили испытания в Кубинке на базе войсковой части 68054.

И грязь месить, и по автостраде колесить

Сердце «Страйкера» — дизельный двигатель Caterpillar C7 мощностью 350 лошадиных сил. За 25 секунд он разгоняет 16-тонную бронемашину до рекордных 100 километров в час по шоссе. Автоматическая трансмиссия Allison 3200SP делает комфортной езду и по легкому бездорожью: щелчок рычага, и колесная формула легко изменяется. Едем по городскому шоссе — хватит и четырех ведущих. Съезжаем на бездорожье — включаем в процесс все восемь колес.

defence.gov
«Страйкер» удобен для комфортной езды по легкому бездорожью.

БТР-82А в скорости немного уступает заокеанскому коллеге — КамАЗовский дизель тянет лишь на 300 лошадей. Но он резвее, чем был на «восьмидесятке». Трансмиссия тоже подверглась пересмотру: старые колесные редукторы, карданные валы и амортизаторы заменили на современные и долговечные модели. Усилили и ведущие мосты — дифференциал можно полностью блокировать, и БТР по бездорожью зашуршит бодрее.

На кочках и ухабах «американец» ведет себя скромнее. Подвеска М1126 Stryker заимствована у предшественника — броневика морпехов LAV «Пиранья». Передние две пары колес идут на пружинной подвеске, другие — на торсионах. Такая смешанная система позволяла «выруливать» из трясин и зыбучих песков. Однако удачное решение для «Пираньи» оказалось не столь эффективным для «Страйкера». Повышенный вес нивелирует все преимущества.

mil.ru
БТР-82А грязи не боятся…

История создания

В годы Второй Мировой действующими бронетранспортерами армии США были М2 и М3, однако на поле сражений они доказали свою непригодность: не обладали достаточной защищенностью и изворотливостью на пересеченной территории. Требовалось создать другую конструкцию, которая удовлетворяла запросам армии. С осени 1944 года началась разработка бронетранспортера на гусеничном шасси, но поиски оптимального варианта затянулись 10 лет. После Второй Мировой вышли М44 и М75, но они не вмещали в себя определенное количество солдат, а их создание было очень затратным. Их было изготовлено ограниченное количество, а потом проект заморозили.

В 1954 году армией были выданы задания по разработке двух бронетранспортеров: тяжелого, необходимого в перевозе солдат, и легкого, способного употребляться в качестве базы установки противотанкового вооружения и разведки, а еще обе машины должны были уметь плавать. Наброски примерной конструкции были готовы через шесть месяцев, был доработан проект новой версии. Один из наиболее понравившихся вариантов получил имя Т113. В 1956 году был выпущен протокол на серийное производство данных бронетранспортеров. Его корпус со стального был заменен на алюминиевый.

Несмотря на высокую эффективность данной технологии, проект был отправлен на доработку. Двигатель Т113 перегревался и бронетранспортер не развивал нужной мощности. Также гусеницы оказались ненадежными. По итогам испытаний к концу 1957 года требования к бронетранспортеру были пересмотрены. Снова потребовалось усилить броню, что опять повлекло за собой создание «легкой» и «тяжелой» машин.

Произведенные бронетранспортеры получили наименования Т113Е1 и Т113Е2, а их прототипы изготовили к концу того де года. Они отличались только толщиной бронирования. При дальнейших испытаниях, комиссия заключила, что Т113Е2 может справиться с двумя ролями, если уменьшить его вес. Проект приняли, и теперь он получил маркировку М113.

Ты только подумай, какой долгий путь прошла эта технология только для того, чтобы ее приняли! И это не говоря уже о производстве и употреблении. Теперь американский М113 есть почти во всех странах мира: это самый продаваемый бронетранспортер, хотя больше 70 лет назад о таких технологиях можно было только мечтать. Сам факт того, что некоторые части конструкции не изменялись с момента ее выпуска, говорит о ее невероятной уникальности.

Технические характеристики

Бронетранспортер на воде

Технические характеристики БТР «Ракушка» отвечают требованиям современной боевой машины. Определенные отличия есть у разных модификаций, ориентированных на узкоспециализированные задачи. Основная модель за счет своих показателей также сохраняет широкий диапазон возможностей для применения.

Двигатель и трансмиссия

Бронетранспортер работает на оппозитном двигателе с турбонаддувом УТД-29, также позаимствованном у БМП-3. Мощность двигателя — 450 л. с. Система охлаждения инжекторно-вентиляторная. Механизм передачи и поворота находится в одном блоке с двигателем и состоит из двухвальной реверсивной коробки передач. Имеется и привод на водометный движитель, обеспечивающий управляемую плавучесть машины.

Электрооборудование

Учитывая заимствование элементов от БМП-3, электрооборудование БТР «Ракушка» представлено аппаратурой 6ЭЦ088. Точных данных о модифицированной версии машины не имеется.

Ходовая часть

Для лучшей проходимости БТР-МД передвигается на гусеничном ходу. Ходовая часть представлена пятью опорными и четырьмя поддерживающими катками с каждого борта. Гусеницы имеют мелкозвенчатые резино-металлические шарниры. Опорные катки крепятся пневматическими рессорами.

Одна из ключевых особенностей ходовой части БТР-МД — регулируемый клиренс. Имеется три положения — минимальный в 70-100 мм, рабочий в 420 мм и максимальный в 500-510 мм.

Десантирование

Бронетранспортер «Ракушка» способен перевозить до 15 человек, включая механика-водителя и командира. Для десантирования предусмотрен люк в кормовой части. Также имеются два круглых люка в крыше рубки управления и два прямоугольных в средней десантной части бронетранспортера.

Максимальная скорость на воде и суше

Скоростные характеристики БТР-МД представлены следующими показателями:

максимальная скорость по шоссе — до 71 км/ч;
скорость на сухой грунтовой дороге — 45-50 км/ч;
скорость на плаву — 10 км/ч.

Габариты и вес

По габаритам ТТХ БТР-МД имеют следующие значения:

длина корпуса — 6,085 м;
ширина — 3,15 м;
высота — 2,7 м;
масса — 13,2 т.

Габариты машины позволяют десантировать ее с воздуха с самолетов ИЛ-76 (М, МД), АН-124, а также с внешней подвески вертолетов Ми-26. Это делает бронетранспортер оптимальным выбором для проведения десантных операций.

Велик британец на асфальте

БТР-МДМ сделан не с чистого листа. Ряд технических решений роднит его с БМП-3, появившимся в конце 1980-х. Тем не менее прямых конкурентов у Ракушки не много. В армиях стран НАTO делают ставку в основном на хорошо вооруженные, но громоздкие машины с защитой почти как у танка. Среди безбашенных гусеничных бронетранспортеров, скажем, американский M-113 безнадежно устарел, а разработка Bradley BGPV на деле представляет собой не первой свежести БМП весом больше 20 тонн с демонтированным боевым модулем. Ракушку, пожалуй, лучше сравнивать с не слишком распространенным английским бронетранспортером Stormer. Но эта заочная дуэль будет явно не в пользу последнего.

У FV-4333 в базовом исполнении над командирским местом башенка с приборами наблюдения. На ней монтируют один пулемет.

Британская боевая машина FV-4333 Stormer создана на базе узлов и агрегатов легкобронированного семейства CRV(T), куда входят танк Scorpion, бронетранспортер Spartan и самоходная установка Striker. От остальных машин семейства Stormer отличается удлиненным корпусом и шестью опорными катками в ходовой части вместо пяти. Производят FV-4333 с начала 1980-х. На его базе создано множество модификаций, которые и сейчас на вооружении. Но нас интересует базовая — аэромобильный плавающий бронетранспортер.

По массе он близок к нашей Ракушке. Броня тоже алюминиевая противопульная, а корпус сварной. А вот компоновка иная. Спереди слева место механика-водителя. Командир экипажа располагается за ним. Справа, за переборкой, находится моторно-трансмиссионное отделение. Средняя и кормовая часть машины отдана десантному отделению. Помимо двух членов экипажа Stormer может взять на борт восемь полностью экипированных бойцов — меньше, чем Ракушка.

Рабочее место механика-водителя тесное. Управление — рычагами и педалями. За спиной механика-водителя рабочее место командира.

Двигатель — дизельный Perkins с турбонаддувом, мощностью 250 л.с. Здесь налицо двукратный проигрыш БТР-МДМ в энерговооруженности. Проще и ходовая — у FV-4333 обычная торсионная подвеска с амортизаторами. Ни о каких пневмогидрорессорах нет и речи. Рабочий дорожный просвет чуть меньше, чем у БТР-МДМ, но, главное, нет системы изменения клиренса.

Stormer хорошо загерметизирован и умеет плавать после небольшой предварительной подготовки. Движение в воде происходит за счет перематывания гусениц. Максимальная скорость на плаву — 5 км/ч. Ракушка в этой стихии в два раза быстрее: два водометных движителя шнекового типа способны разогнать ее до 10 км/ч.

В базовом варианте FV-4333 вооружен одним пулеметом, расположенным в небольшой башенке над местом командира. И здесь Stormer на один ствол позади БТР-МДМ, хотя, повторюсь, вооружение для транспортных боевых машин — не основной показатель.

Механик и командир могут общаться даже так. Stormer — аэромобильный БТР. Его доставит к месту десантирования Hercules C-130 — основной транспортный самолет RAF.

Экспериментальная модель с усиленным вооружением на базе грузовой модификации Stormer.

Неужели все так идеально и Stormer проиграл Ракушке вчистую, уступив по вместимости, возможностям шасси, плаву, удельной мощности и вооружению?

Конечно, нет. По бронированию, можно сказать, паритет. Турбодизель английского бронетранспортера экономичнее отечественного атмосферного дизеля большого объема — при меньшей емкости баков у «англичанина» лучше показатель по запасу хода. А еще он быстрее нашей боевой машины на шоссе. Правда, эта цифра довольно лукавая, ведь по магистрали лучше перемещаться на колесной технике. Гусеницы все же созданы для бездорожья — быстрая езда по асфальту сокращает их ресурс. Стоит покинуть шоссе, как скорость будет зависеть от возможностей подвески и других факторов, да и расход топлива возрастет.

Характеристики бронетранспортеров России и Великобритании

ДВИГАТЕЛЬ
Тип	дизельный многотопливный безнаддувный	дизельный многотопливный с турбонаддувом
Расположение	сзади поперечно	спереди продольно
Модель	УТД-29	Perkins Т6 / 3544
Конфигурация / число клапанов	V10 / 20	Р6 / 12
Рабочий объем, л	26,5	5,8
Мощность	331/500 кВт/л.с. при 2600 об/мин	184 /250 кВт/л.с. при 2600 об/мин
Подвеска	гидропневматическая	торсионная
Бронирование	катаная алюминиевая броня	алюминиевая броня
Вооружение: тип / калибр, мм	пулемет /7,62х2 (дистанционно управляемый и курсовой) ПКТМ	Пулемет / 7,62
Боекомплект, шт.:	2 х 2000 патронов	3000 патронов

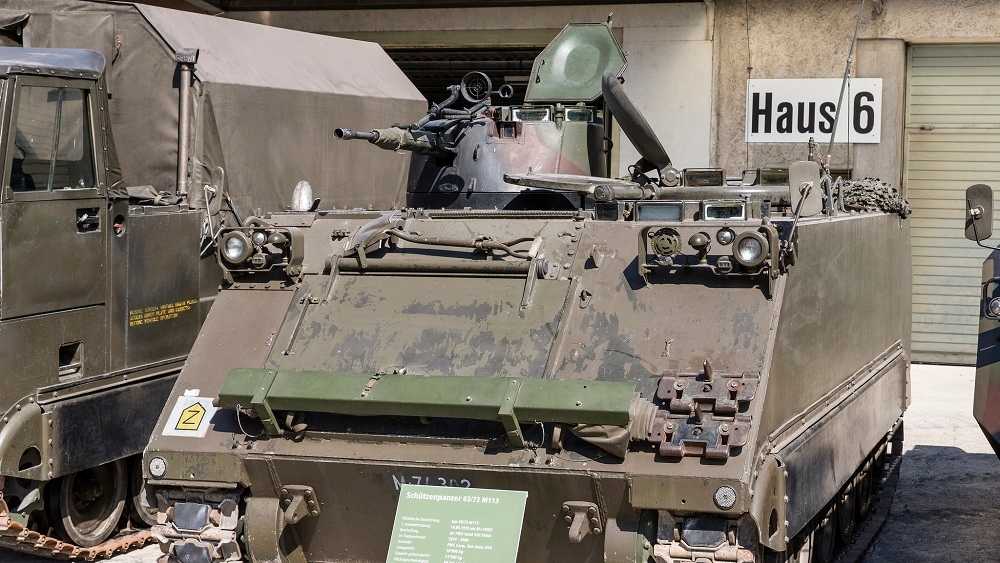

Технические особенности бронетранспортёра M113

Компоновка американского бронетранспортёра M113 является традиционной для большинства гусеничных БТР и БМП разных стран. Трансмиссия и двигатель располагаются в передней части корпуса, место мехвода от оси корпуса сдвинуто в левую сторону. Командир БТР, который по совместительству выполняет роль стрелка, сидит по центру боевой машины, в его распоряжении находится башенка для наблюдения за обстановкой.

В десантном отделении в корме корпуса находятся места для 11 пехотинцев. 10 из них сидят на откидных скамьях вдоль бортов лицом друг к другу, 11-й десантник располагается на откидном сиденье лицом к выходной рампе, через которую солдаты покидали машину. Моторно-трансмиссионное отделение от остальных отделений боевой машины отделено специальной противопожарной перегородкой, при этом экипаж и десант могут свободно перемещаться между отделениями.

Корпус бронетранспортёра изготавливается из алюминиевой брони (специальный сплав с добавлением марганца и магния) методом сварки. Сам корпус представляет собой коробчатую конструкцию, которая наградила БТР узнаваемым силуэтом. Толщина брони корпуса составляет от 12 до 44 мм. Лобовая часть состоит из двух бронеплит толщиной 38 мм, верхняя из которых расположена под углом 45 градусов к вертикали, нижняя – 30 градусов.

Борта расположены вертикально, верхняя их часть имеет бронирование 44 мм. Первоначальный вариант бронирования обеспечивал защиту десанта и экипажа от огня 7,62-мм стрелкового оружия и осколков снарядов и мин, в лобовой проекции броня держала попадание 12,7-мм бронебойных пуль с дистанции до 200 метров.

Ходовая часть бронетранспортёра M113 внешне оставалась неизменной во время всего производства боевой машины. Применительно к одному борту она состоит из пяти сдвоенных обрезиненных опорных катков, двойного обрезиненного ленивца и двойного ведущего колеса. Подвеска всех катков торсионная, индивидуальная. На базовой модели 1960 года амортизаторами были оснащены только первый и последний опорный каток с каждой стороны боевой машины.

В качестве силовой установке на машине M113 был установлен бензиновый 8-цилиндровый двигатель Chrysler 75M V8 мощностью 209 л.с. Этой мощности хватало, чтобы разогнать бронетранспортёр боевой массой 10,2 тонны до 64 км/ч при движении по шоссе, на плаву машину могла развить скорость 5,6 км/ч. Движение по водной поверхности осуществляется за счет перематывания гусениц. Запас хода при движении по шоссе оценивался в 320 км.

В качестве основного вооружения на бронетранспортёрах M113 устанавливался отлично себя зарекомендовавший крупнокалиберный 12,7-мм пулемет Браунинга М2НВ, который конструкторы разместили рядом с командирской башенкой. Огонь из пулемета можно было вести не только по наземным, но и по воздушным целям. Возимый боекомплект пулемета состоял из 2000 патронов. В то же время вести огонь по противнику десантники не могли, так как в бортах корпуса отсутствовали бойницы для стрельбы из личного оружия.

Первый взгляд

У М1126 Stryker сразу два родоначальника. Первый — корпус морской пехоты США. Именно они больше десяти лет эксплуатировали удачный восьмиколесный броневик LAV (от англ. Light Armored Vehicle — легкая бронированная машина) семейства MOWAG по прозвищу «Пиранья». Военных впечатлила неплохая проходимость и вооружение. А второй «крестник» поневоле — это наш БТР-80! Именно боевой опыт «восьмидесятки» в горах Афгана и Чечни окончательно убедил конструкторов создать именно такой Stryker, каким мы знаем его сегодня.

БТР-82А внешне очень похож на своего предшественника БТР-80. Поставь их рядом, отличий, кроме башни, и не найти. Действительно, от «восьмидесятки» к БТР-82А корпус перешел целиком. Но и только. Дальше — уже совсем другая машина. Она потяжелела на 400 килограммов, получила оружие повесомее.

Однако при ближайшем рассмотрении наши БТР немного выбиваются из этой концепции. Тот же «Страйкер» поставляется в крупные подразделения в качестве усиления. Например, в хорошо знакомый по натовским учениям в Польше и Прибалтике 2-й кавалерийский полк США. До этого американские «кавалеристы» имели лишь небронированные «Хаммеры». Теперь Stryker и броней прикроет, и разнокалиберным огнем поддержит. Особая миссия машины — возможность «работать» в условиях плотной городской застройки.

mil.ru
Десант мотопехоты с корабля на БТР-82А.

С БТР-82А та же история. Концепция мотопехоты — просто подогнать бойцов к бою и слегка поддержать пулеметным огнем уже не отвечает времени. Теперь нужна машина посолидней: и с броней, и с проходимостью, и с вооружением. Так и родилась, точнее, перевоплотилась «рабочая лошадка» мотопехоты БТР-80 в современную бронемашину БТР-82А.

Еще один факт, который необходимо учесть при сравнении БТР-82А и М1126 Stryker. Российский бронетранспортер родом из советского ВПК. «Страйкер» — ребенок нового тысячелетия. М1126 Stryker — это полноценная боевая платформа. На нее можно смонтировать радиоразведывательный и медицинский комплексы, мощное артиллерийское вооружение. Правда, чаще всего бронекорпус «Страйкера» «затачивают» под перевозчика мотопехоты.

М113 vs БМП-1

Результаты исследования американского бронетранспортера М113 были частично опубликованы в «Вестнике бронетанковой техники» в течение 70-х годов. Можно предположить, что детальное исследование всех узлов машины и оформление результатов заняло у инженеров пару-тройку лет.

Наибольший интерес в Кубинке вызвала гидромеханическая трансмиссия Allison TX-200-2 с автоматическим переключением передач. Это была незначительно переработанная гражданская трансмиссия серии XT, что серьезно удешевляло производство бронетранспортера.

Ничего подобного отечественная промышленность тогда не могла предложить, поэтому детальному разбору устройства была уделена немалая часть публикации.

Инженеры высоко оценили небольшие габариты трансмиссии и удобство эксплуатации. Среди слабостей БТР была отмечена недостаточная мощность бензинового двигателя Chrysler Model 75M в 215 л. с. Кинематика трансмиссии позволяла разгоняться до 72,5 км/ч, но тяговых возможностей мотора было маловато.

Для оценки динамики M113 использовалась бетонная трасса в окрестностях Кубинки. На высшей шестой передаче бронетранспортер смог набрать около 56 км/ч.

В снаряженном состоянии (10,4 тонны) машина до максимальной скорости разгонялась почти 45 секунд, а в облегченном весе (8,4 тонны) укладывалась в 39. Как отмечали испытатели, разгонная динамика гусеничного броневика во всех интервалах скоростей находилась на уровне отечественной военной техники легкой весовой категории.

Инженеры в ходе исследования сравнивали М113 с первой в мире боевой машиной пехоты БМП-1.

Не совсем понятно, почему выбрали для сравнения бронемашину совсем другого класса. БМП-1 была и тяжелее на полторы тонны, и вооружена гораздо серьезнее. При сравнении экономичности дизельная боевая машина пехоты расходовала на 23–28 % меньше топлива, чем бензиновый М113.

На замкнутой трассе, протяженностью 10 км, БМП-1 держала среднюю скорость в 36,8 км/ч, а «американец» – всего 25,7 км/ч. Во многом это определялось как большей мощностью мотора отечественной машины, так и высокой плавностью хода. По последнему параметру М113 серьезно уступал БМП-1.

В отечественной литературе можно встретить упоминания о таких недостатках М113, как низкая проходимость по сложным грунтам. Очевидно, информацию об этом взяли из опыта зарубежной эксплуатации, так как инженеры-испытатели Кубинки ни слова не упомянули о подобном недостатке. Вероятно, по грязи заморский броневик просто не гоняли.

Интересно, что с 1964 года американцы приступили к выпуску модификации М113А1, у которой 215-сильный мотор Chrysler 75M сменили 212-сильным дизельным General Motors 6V53. Так сказать, учли ошибки и опыт потенциального противника.

Гораздо позже инженерам удалось заочно сравнить машины серии М113 с более совершенными БМП-2. Соответствующий аналитический отчет был опубликован в «Вестнике бронетанковой техники» в 1989 году. Американцы проводили подконтрольную эксплуатацию М113 у себя на родине в фортах Худ и Ирвин, а также в немецком Брамберге.

Несмотря на то, что условия испытаний у бронетранспортера были проще, чем у советской БМП-2, инженеры оценили надежность М113 как близкую к отечественной машине. Как утверждается в статье, это говорит о высоком уровне проработки конструкции.

Происхождение

Отечественный бронетранспортер БТР-82А с колесной формулой 8х8 принят на вооружение в 2013 году. Производится Арзамасским машиностроительным заводом. Представляет собой основательную модернизацию БТР-80, несущего службу в нашей армии с 1986 года. Родом из СССР? Это не должно смущать. Относительно предшественника у «восемьдесят второго» мощнее двигатель, выше проходимость, эффективность стрельбы с ходу, живучесть, ресурс.

Лучше стали вооружение, прицельные приспособления, средства связи, наблюдения и ориентирования. Усилена противоосколочная и противоминная защита экипажа и десанта, а для питания систем на стоянке установлен автономный дизель-генератор.

Stryker чуть выше своих канадско-швейцарских прототипов — неизбежная расплата за изменение формы днища для лучшей противоминной защиты.

А что же конкурент? Его сложно назвать последним писком моды. Пехотный бронетранспортер M1126 Stryker принят на вооружение армии США в 2003 году. Производится компанией General Dynamics Land Systems. В основе Stryker — канадская машина LAV III, принятая на вооружение в 1999-м. Но это не вся родословная. Корни разработки — MOWAG Piranha III H 8×8, представителя семейства швейцарских многоцелевых колесных бронемашин 1994 года рождения. Если копнуть еще глубже, то выяснится, что звучное имя «Пиранья» и первенец семейства появились аж в 1972-м! То есть битва концепций идет еще со времен наших БТР-60/70. Как видим, по новизне конструкций явного лидера нет.

Подвеска БТРа очень комфортабельная, подобное упражнение не заканчивается чувствительной встряской для экипажа.

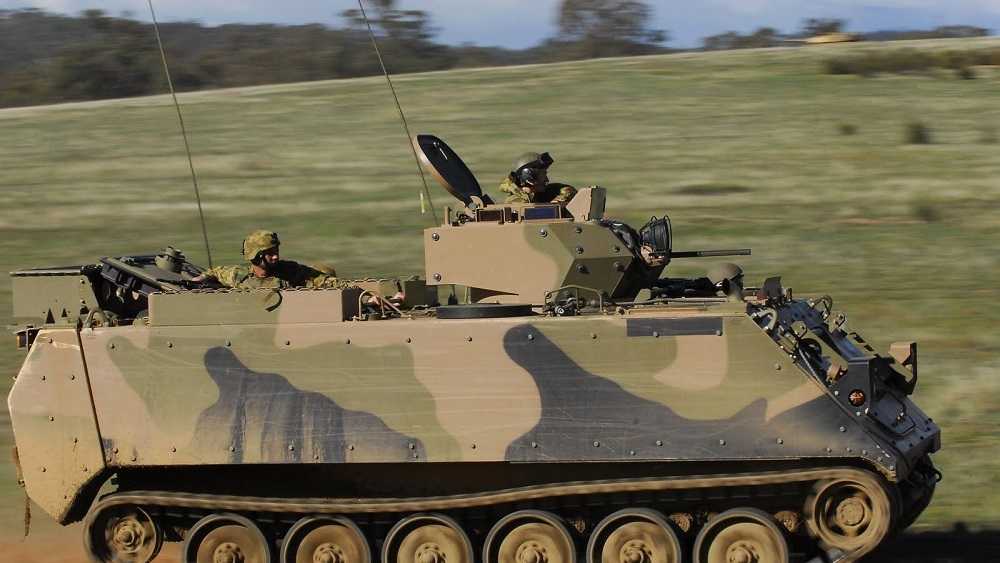

Двигатель и мобильность M113

Первая партия M113 была укомплектована бензиновым двигателем Chrysler 75M мощностью 209 л. Он работал в сочетании с механической коробкой передач General Motors TX-200. Но модифицированный современный вариант американского бронетранспортера M113 оснащен двухтактным шестицилиндровым дизельным двигателем 6V53 Detroit с трехступенчатой автоматической коробкой передач Allison TX100-1. Машина имеет хорошую проходимость по песку, снегу и болоту.

M113 является амфибией. Он способен обеспечить высадку десантной группы как на суше, так и в воде. Бронетранспортер двигается по воде с помощью гусениц. Скорость БТР M113 составляет 67,6 км/ч на суше и 5,8 км/ч на плаву.

Небольшой вес позволяет легко транспортировать бронированную машину M113 грузовым самолетом.
