Итак, представим, что чудо-машина пришельца из туманности Андромеды или просто хронофлюктуация перенесла ваше сознание прямиком в Петра Семёновича Ванновского, военного министра Российской империи, годик так в 1890-й. Правда, тряхнуло при этом так здорово, что вы не совсем уверены, ваше ли это прошлое. Так что как раз на примере «Нагана» можно это проверить. Надо лишь кликнуть адъютанта, да поспрашивать.
Например, стоит ли вообще менять такой отличный «Смит-Вессон»?
«Ещё как стоит, Ваше Высокопревосходительство!» — тут же отвечает адъютант. — «Давно пора».
И в подтверждение вываливает вам на стол подшивку «Оружейного сборника», на страницах которого господа офицеры русским (с ятями) да по белому режут правду-матку, что «смит-вессоны» тяжелы, да и вообще устарели. А потому эти самые офицеры на свои деньги приобретают «„бульдоги“ и карманные револьверы всевозможных систем и калибров» — вплоть до того же «Смит-Вессона», но меньших габаритов.
Оставим ошеломлённого попаданца за чтением.
Для своего времени Smith & Wesson Model 3 был действительно хорошим револьвером, а его патрон .44 Russian, созданный специалистами «Смит-Вессона» при участии русских военных атташе Горлова и Гуниуса — одним из самых точных и уважаемых американскими стрелками. Но прогресс не стоял на месте, а «переломная» схема, использованная в «русском смите», неплохо работала с патронами на дымном порохе, но плохо подходила для более мощных. Тем не менее в некоторых странах её использовали довольно долго. Например, японский «тип 26» был принят в 1893 году и прослужил до 45-го, англичане сменили свои «веблеи» только в 1963 году. Но мало кто скажет, что эти модели были верхом технического прогресса и обладали высокими боевыми характеристиками.
Револьвер Smith & Wesson Model 3. Русская модель отличается наличием «шпоры» под спусковой скобой
Конструкция револьвера Нагана 1895 года
Пистолет Нагана образца 1895 года основывался на модели 1892 года. Но поводя оружие под требования российской армии, оснащался барабаном на семь патронов калибра 7,62 х 38 миллиметров, по традиции выпускавшихся в двух вариантах – “офицерском” с самовзводным боевым механизмом и “солдатском”, требующим ручного взвода курка.
Одной из особенностей конструкции оружия является способ перезарядки. Для перезарядки не требовалось извлекать барабан, по этой причине он находился на подпружиненной оси, а для заряжания требовалось откинуть крышку, закрывающую каморы барабана, что сильно замедляло процесс перезарядки.
Для извлечения отстрелянных гильз, так же откидывалась крышка, в сторону сдвигался шомпол, и путём введения его в полость гильзы, происходило извлечение. Но это новшество ещё являлось и плюсом – при нестандартных ситуациях, из барабана не выпадали патроны, как например происходило в револьвере Гассера 1870 года.
Принцип работы револьвера
Принцип работы и устройство оружия не имеет существенных отличий от остальных своих современников, кроме процесса обтюрации. Для произведения выстрела, стрелок нажимает на спусковой крючок, срывая курок с боевого взвода. В процессе движения курка, барабан сдвигается по своей оси и вперёд, загоняя дульце гильзы в казённую часть ствола. Курок бьёт по капсюлю патрона, воспламеняя пороховую смесь, происходит выстрел. Затем барабан сдвигается назад. При следующем выстреле процесс повторяется.
В “солдатском” варианте требовалось вручную взводить оружие перед каждым выстрелом.
Револьвер “Наган” интерактивная модель
УСМ револьвера
Ударно-спусковой механизм классического куркового типа. Ударник закреплён на курке, шарнирным креплением. Боевая пластина расположена в рукояти. Шептало и спусковой крючок объединены в одну деталь. Отсутствует предохранительный взвод, его роль выполняет специальная деталь, блокирующая взаимодействие бойка и патрона без нажатия спускового крючка. При нажатии на спусковой крючок, деталь отводилась в сторону, позволяя ударнику наколоть капсюль.
Патрон к нагану
Патрон револьвера Наган 7,62 х 38 специально разработан для модели 1895 года. Боеприпас имел зауженное горлышко гильзы, необходимое для обтюрации в канале ствола. Именно благодаря подобной конструкции появилась возможность создания модификации БраМит.
Баллистические свойства
Пуля демонстрировала неплохую по тем временам кучность — на расстоянии 25 метров, около половины боеприпасов укладывались в круг диаметром в 13 сантиметров. Если же стреляющий использовал упор, то диаметр круга сокращался до 7 сантиметров.
Впечатляла также и проникающая способность пули — на расстоянии в 25 метров пробивала насквозь три доски толщиной в два с половиной сантиметра, стоящих на удалении 8-10 сантиметров друг от друга.
Colt King Cobra
357 калибр, совершенно различная сборка, которая может укорачивать или удлинять пистолет почти в два раза. Разработан в 1986 году для поставки в правоохранительные органы, ну, и для обычных любителей пострелять. Основной материал – вороненая и нержавеющая сталь. Хотя в период с 1986 по 1992 этот кольт производился из высокоуглеродистой стали, а накладки на рукоятки были сделаны из неопрена. Прицельные приспособления состояли из сменной мушки, крепящейся к стволу при помощи штифта, и регулируемого микрометрического целика. Оружейная компания была уверена в своём творении, но ей пришлось два раза сворачивать производство «Кобры». Сейчас же все экземпляры осели у кого-то на руках, в частных коллекциях. Катастрофическое экономическое положение кампании Кольта в 1998 году и завершило эпопею этого перспективного во всех смыслах револьвера.

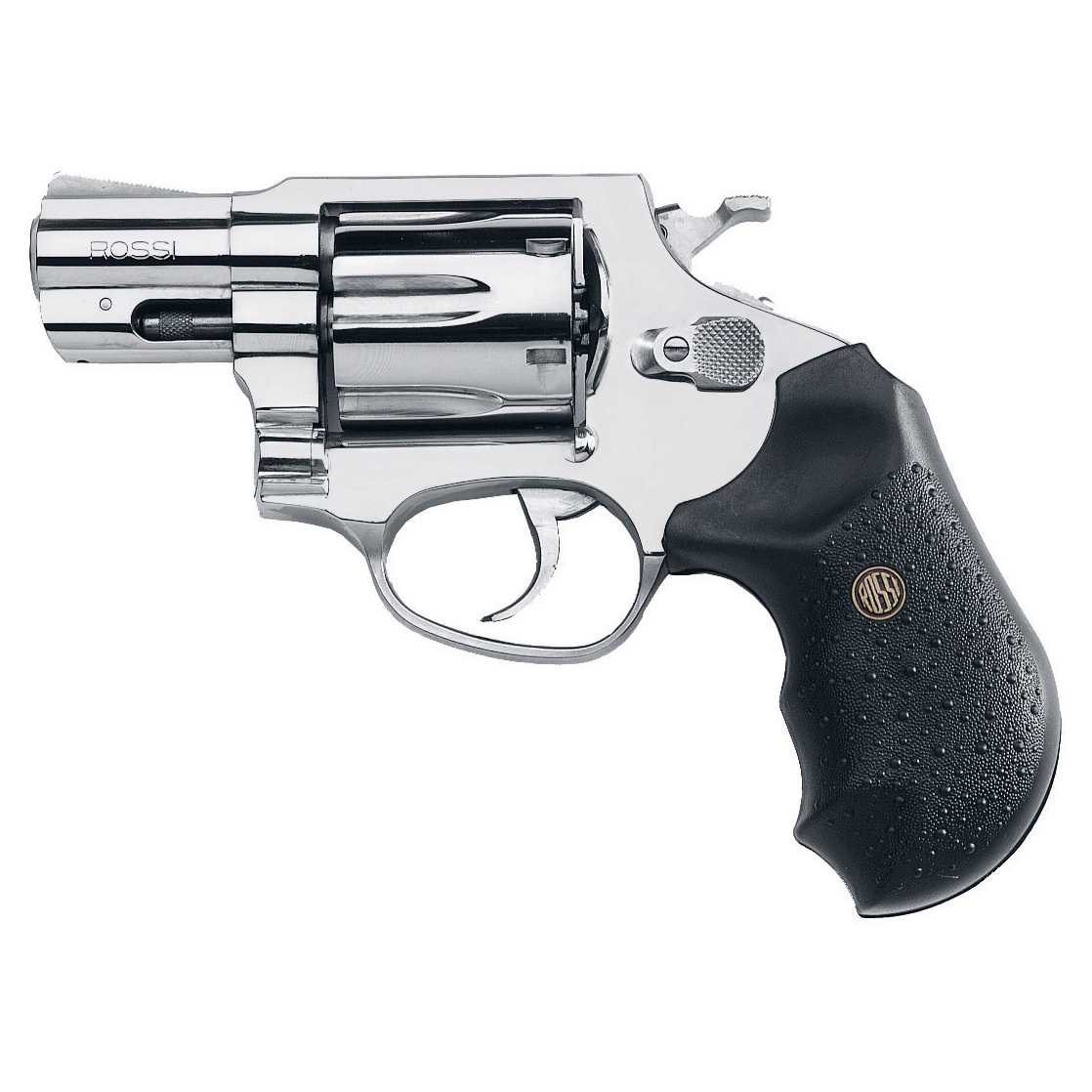

Rossi 352 38 Special
Эта модель револьвера отличается следующими характеристиками:
- корпус из нержавеющей стали;
- 5-сантиметровый ствол;
- калибр — 9 миллиметров;
- магазин — до 5 патронов.
Данная модель отличается компактными размерами, в связи с чем применяется, в основном, для скрытого ношения и самозащиты частными лицами. Правоохранительные органы не используют на службе Rossi 352 38 Special.
Это оружие, входящее в топ лучших в своем классе, дополняется прорезиненной рукояткой, которая поглощает отдачу, и специальным устройством. При повороте последнего револьвер становится непригодным для стрельбы.
История данного образца
Оригинальное оружие в виде капсюльного пистолета изготавливалось умелыми мастерами оружейниками в начале XIX века. Данная модель оружия произведена оружейным специалистом Михайловым, который занимался изготовлением дуэльных пистолетов в Туле. Особая форма и конструкция пистолета имеет уникальные гравировки и теснения из драгоценных металлов. Сам ствол капсюльного пистолета для проведения дуэлей воронёный, восьмигранный, нарезной отличался особенной отделкой. В своем начале он покрыт серебряной накладкой.
С другой стороны оружия видно индивидуальное обрамление специальным серебряным щитком, которой имеет оригинальную обработку. Мастер оружейник Михайлов в нижней части пистолета прикрепил специальную накладку из мельхиора, которая имеет форму змейки. В те далекие времена все пистолеты дуэльного типа продавались в специальных ящиках и имели маркировку в виде надписей «1» или «2».
Наш образец капсюльного пистолета для проведения дуэлей был презентован музею 15 мая 1967 года известным полковником в заслуженной отставке А.М. Фатеевым. Он был заслуженным мастером парашютного спорта. За свои уникальные достижения в плане развития парашютного спорта и испытания новейших моделей Фатеев в 1936 году получил в подарок от военного руководства комплекты капсюльных пистолетов для проведения дуэлей. Он передал в музей один из пистолетов, второй оставил себе. Данная гравировка имеется на специальной пластинке, которая прикреплена к корпусу пистолета.
Основные модификации Нагана
Nagant 1910 – доработанная модель, имела откидывающийся вправо барабан для увеличения скорости перезарядки.
Боевые
- Солдатский Наган — револьвер с УСМ одинарного типа. Снят с производства в 1918 году.
- Командирский Наган — револьвер с самовзводным УСМ, для скрытого ношения был укорочен ствол и уменьшена рукоять. Главным образом использовался сотрудниками НКВД.
версия для проведения диверсионных операций, модифицированная братьями Митиными. Доработан процесс вжатия гильзы в казённую часть ствола, есть возможность крепления прибора бесшумного ведения боя конструкции Митиных. Также для этой модификации были разработаны патроны с остроконечной пулей.
Гражданские
У коллекционеров, а также любителей оружия очень популярен охолощенный Наган (сокращенно СХП), а также его ММГ, переделанные из боевых экземпляров, но лишённых возможности производить выстрел. Также в силу легендарности, охолощенный револьвер Наган часто встречается в фильмах, сериалах и пр.
Спортивные
На базе Нагана были разработаны следующие варианты спортивного оружия:
- Револьвер конструкции Смирнского 1926 года под патрон 5.6 мм кольцевого воспламенения.
- Револьвер Нагана 1953 года – имел утяжелённый ствол и регулируемый прицел. УСМ одинарного действия
- МЦ-4 конструкции Парамонова.
- ТОЗ-36 — спортивный револьвер конструкции Хайдурова.
- ТОЗ-49 — модернизация револьвера Хайдурова под патрон 7,62 х 26 мм.
- ТОЗ-96 — модель под патрон .32 S&W Long Wandcutter.
Спортивно-охотничье оружие
- КР-22 “Сокол” – конверсионная модель со стволом длиной в 500 мм, предназначенная для охоты на мелкого зверя. Калибр .22LR.
- Гном — спортивно-тренировочный пистолет под патрон Флобера калибром 4 мм.
Гражданское оружие самообороны
Газовые и травматические варианты оружия производят на базе списанных боевых револьверов:
- Травматический револьвер Р-1 “Наганыч” под патрон 9 мм РА;
- Травматический револьвер Наган ВПО-502 и служебный РС под калибр 10 х 23Т;
- Скат-1Р;
- Комбриг;
- Наган РФ;
- РНР УОС;
- Скат-1Рк иногда именуемый Наган укороченный;
Также на Украине налажено производство Г-Наган – классический вариант, переоборудованный в газовый револьвер для самообороны.
Сигнальные
С 2000 годов выпускается ряд сигнальных (шумовых) модификаций, разработанных на базе боевых экземпляров, под патрон Жевело. В силу конструктивных особенностей оружия, использование боевых патронов не предусмотрено.
Вам нравится Наган?
Да 100%
Нет 0%
Проголосовало: 10
А что у них?
Если же посмотреть на вооружение армий передовых стран, то веселее не становится.
Так, Австрия, начав с револьверов Гассера образца 1870 года калибра 11,25 мм, в итоге в 1898 году (ещё позже, чем Россия) перешла на… револьвер Раст-Гассер — калибр 8 мм, в барабане восемь патронов, заряжается через заднюю дверцу.
Револьвер Rast & Gasser M1898
Германская империя в 1883 году модернизировала свой «рейхсревольвер», сделав его чуть короче и легче, — но барабан на шесть патронов калибра 10,6 мм остался прежним. И да, «германец» ещё и не самовзводный — варианты «двойного действия» продавались лишь на гражданском рынке.
Револьвер Reichsrevolver M1883
Менять своё устаревшее чудо немцы решились уже в XX веке. И приняли в 1908 году прекрасный пистолет Люгера.
А затем две мировые войны подряд лихорадочно докупали кучи всяких пистолетов и револьверов по принципу «лишь бы стреляло».
Французы с итальянцами в это время использовали револьвер «Шамело-Дельвинь» Mle 1873\74 и только-только перешли с 10,35 мм на более прогрессивный 8-мм патрон под бездымный порох. В остальном никаких чудес — барабан на шесть патронов, зарядка по одному.
Позже появилась, наконец, Modèle 1892 — с откидным барабаном. Правда, патрончик 8×27 мм R по нашим понятиям откровенно дохловат, меньше двух сотен джоулей, слабее «макарова». А ещё у «француза» много мелких и хрупких деталей, он склонен к люфту барабана.
Револьвер Modèle 1892
И, наконец, обратим свой взор за океан. Что же американцы? У них на вооружении, помимо уже знакомого нам «Смит-Вессона», только чуть другой модели, состоял ещё более легендарный Кольт 1873 «Миротворец». Револьвер знаменитый, настоящая оружейная легенда — но с технической точки зрения у него всё тот же патрон на дымном порохе и медленная поочередная перезарядка через заднюю дверцу барабана. Поэтому сами же американцы планировали менять свою оружейную легенду на более современный Кольт — 1889 года, с откидным барабаном. Приняли они его в 1892 году, и за свою короткую службу этот ствол успел обзавестись кучей жалоб на низкую надёжность, слабый патрон — и серией модификаций, появлявшихся едва ли не раз в год в попытках исправить положение. Что в итоге привело к созданию и принятию на вооружение следующей легендарной модели — пистолета М1911.
Револьвер Colt M1889
Пока же у нас на дворе 1890 год. И, как видим, очень сложно взять какой-то современный на тот момент армейский револьвер и закричать в ухо нашему попаданцу: «Вот же! Вот он! Его принимай на вооружение! Он лучше „Нагана“!»
Хотя, стоп! Есть в той же в старушке-Европе и другие армии. Бельгийская, норвежская, шведская. Хоть они и не самые боевые, но Бельгия славна своей оружейной промышленностью, а суровые скандинавы к оружию предъявляют высокие требования.
Но и тут — увы и ах. Армии-то есть, но на вооружении у них револьверы Леона Нагана.
Револьвер Нагана M1895 в разрезе
