Fn p90 - бельгийский пистолет-пулемет, используемый по всему миру, особенности конструкции, характеристики и боеприпасы, достоинства и недостатки, модификации

Бельгийские ружья 12 калибра

Среди гладкоствольных ружей особой популярностью пользуется 12 калибр. Это связано с тем, что с такой моделью легче справиться. Можно с легкостью управиться с величиной порохового заряда. Также нет ограничения при выборе заряда: пуль, картечи, дроби. Можно использовать любые типы и номера.

Среди бельгийского ружья 12 калибра широко известны следующие модели:

«Вальрейн» («Легран»). Данный вид славится высококачественной сталью.
«Гранд рус». Отличительной чертой является мелкая гравировка, которая полностью покрывает колодку.
«Принц Альберт». Минимальная гравировка, нанесенная по бокам досок.
«Граф Кодашев». Оружие с мелким рисунком в английском стиле.
«Парижский граф». Обладает одним спуском и широкой усиленной планкой.
«Колорадо». Также имеет один спуск. Закругленная колодка покрыта мелким рисунком.
«Босс-Верре». Низкая посадка ствола и маленькая колодка. Эта модель была выпущена в память о покойном Дж. Верне. Он правил фирмой до 1982 года.

Это самые популярны и широко известные модели этого калибра.

ФН Файв-СевеН

Пистолет разработан в 1990-е годы с учетом условий современных боевых действий под патрон калибра 5,7 мм, способный пробивать новейшие образцы бронежилетов. Пистолет чрезвычайно легок за счет использования в его конструкции современных синтетических материалов. Отдача очень невелика, что повышает точность последующих выстрелов. Магазин вмещает 20 патронов. Конструкция «Файв-СевеН» обеспечивает полную безопасность благодаря применению ударного механизма двойного действия. Пистолет выглядит очень обтекаемым и имеет совсем немного выступающих частей. На нем можно устанавливать лазерный прицел или тактический фонарь.

FN — Browning 1910, 1922 и 380 (Бельгия)

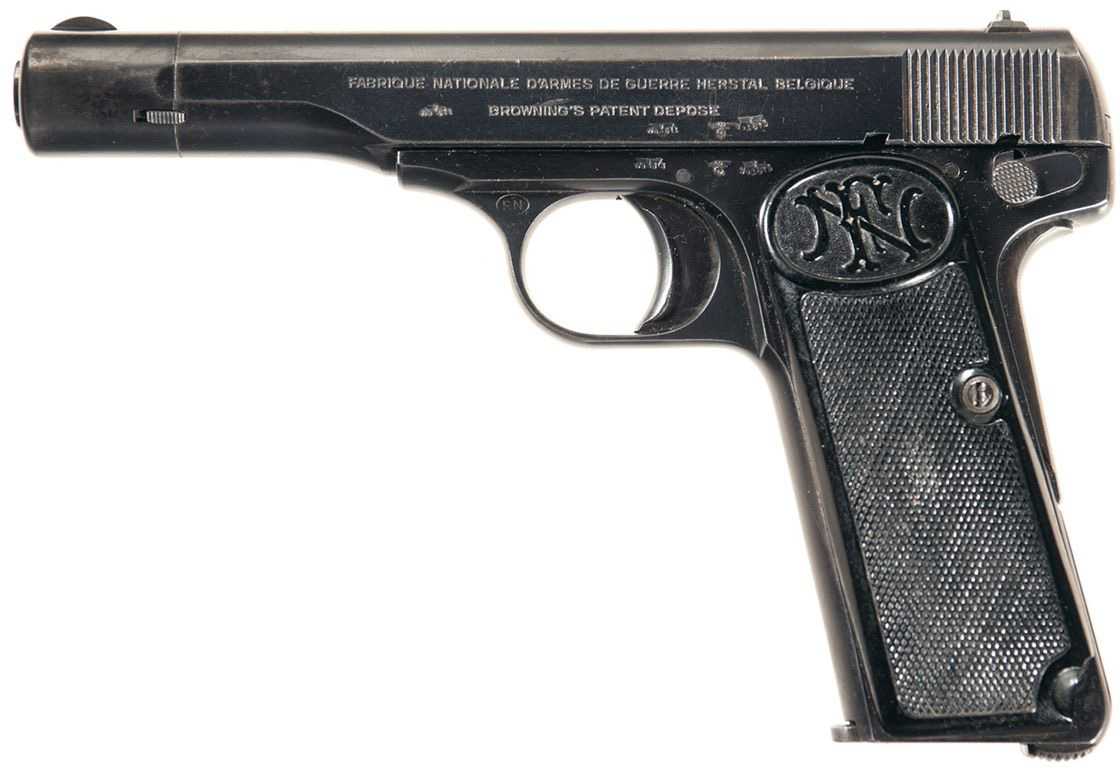

Browning model 1910.

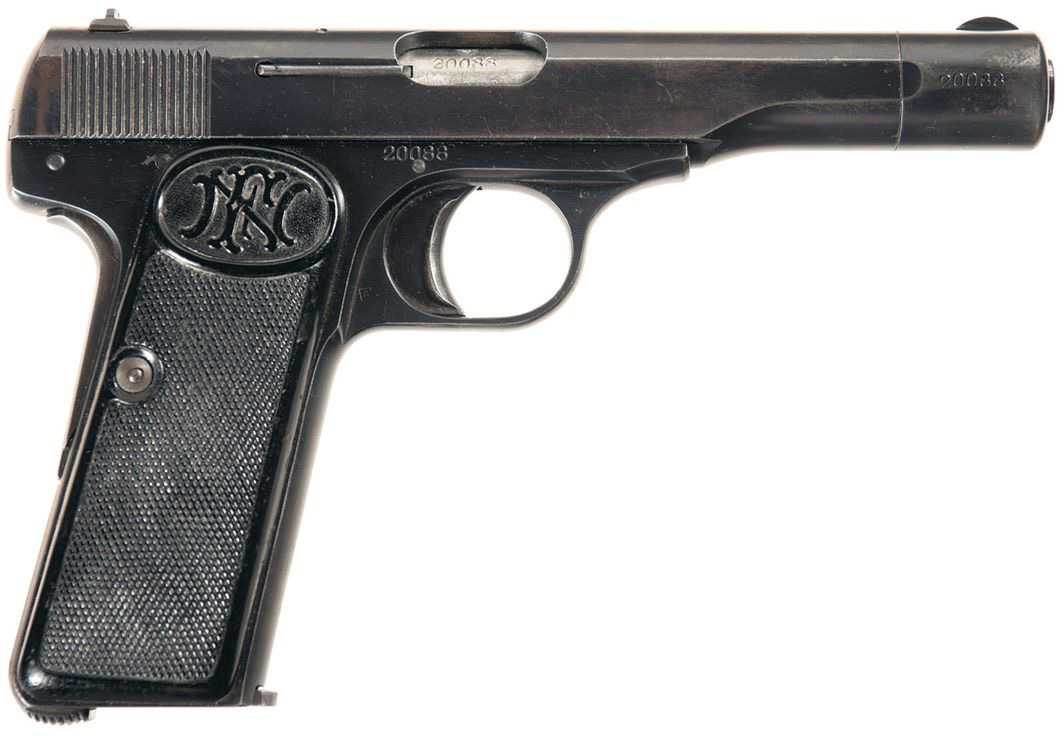

Browning model 1922.

Browning model 380, гравированная модель «Ренессанс» (вариант модели 1922 года, выпуска после 1971 года, предназначенный для экспорта в США).

Browning model 1922, вид в разрезе.

Характеристики

УСМ: одинарного действия Калибр: 7.65x17mm Browning (.32ACP) и 9x17mm Browning (.380ACP) Вес без патронов: model 1910 — 590 г.; model 1922 — 700 г. Длина: model 1910 — 153 мм; model 1922 — 178 мм Длина ствола: model 1910 — 88 мм; model 1922 — 113 мм Емкость магазина: model 1910 — 7 (7.65mm) иди 6 (9mm) патронов; model 1922 — 9 (7.65mm) или 8 (9mm) патронов

Пистолет модели 1910 года был разработан американцем Джоном Мозесом Браунингом для бельгийской компании Fabrique Nationale (FN). Пистолет был создан под два патрона, также разработки Джона Браунинга — 7.65х17мм Браунинг (разработан для пистолета ФН — Браунинг модели 1900 года) и под патрон 9х17мм Браунинг Короткий (.380АСР, разработан для пистолета Кольт-Браунинг модели 1908 года).

В 1922 году Браунинг совместно с инженерами ФН модернизировал пистолет модели 1910, удлинив ствол и рукоятку. В результате емкость магазина выросла на 2 патрона, а затвор пистолета М1910 был удлинен при помощи съемной втулки в дульной части, крепившейся при помощи защелки. Оба пистолета пользовались большой популярностью в Европе вплоть до конца Второй Мировой Войны и даже после, а их производство продолжалось до 1983 года. С 1950х годов фирма ФН выпускала два варианта исходных пистолетов — модель 130 с фиксированными прицельными прсипособлениями и модель 125 с регулируемыми прицельными приспособлениями. С 1951 года эти пистолеты также поставлялись в США под обозначением «Browning 380 pistol», а с 1971 года пистолеты, предназначенные для американского рынка, приобрели регулируемые прицельные приспосособления и несколько увеличенную рукоятку, согласно требованиям закона об импорте оружия в США от 1968 года. Как следует из названия, в США поставлялись только пистолеты калибра 9мм.

В качестве интересного факта можно отметить, что формально именно Браунинговский М1910 совершил первый выстрел в Первой Мировой Войне, когда в июле 1914 года в Сараево Гаврило Принцип убил Эрцгерцога Фердинанда.

С технической точки зрения, пистолеты М1910 и М1922 (также иногда обозначается как м1910/22), являются самозарядными пистолетами с автоматикой на основе свободного затвора. Ударно-спусковые механизмы ударниковые, одинарного действия, с тремя предохранителями — магазинным, автоматическим на тыльной стороне рукоятки (выключается при правильном охвате рукоятки рукой) и ручным предохранителем слева на рамке, блокирующим УСМ и затвор. Возвратная пружина расположена вокруг ствола (в отличие от более ранних бельгийских и американских Браунингов).

Оружие для войны

Компания появилась в 1889 году, в маленьком городке Эрсталь близ Льежа. FN Herstal изначально ориентировалась на выпуск боевого стрелкового вооружения, что отразилось в тогдашнем названии: «Fabrique Nationale d’Armes de Guerre» — дословно «Национальная фабрика военного оружия». Это отличало её от современных «коллег», так как почти все значимые оружейные фирмы вырастали из маленьких, часто семейных, предприятий начинавших с производства оружия для гражданского рынка, например, охотничьих ружей.

FN была создана для выполнения крупного государственного заказа бельгийского правительства на производство 150 тысяч винтовок Маузер образца 1889 года.

История предприятия

Проходная фабрики, наши дни.

В годы Второй мировой войны Бельгия была оккупирована. Мощности предприятия оказались очень востребованными для растущих потребностей вермахта, устремившего свои взоры на восток. Fabrique Nationale не только не закрылась, но и получила новые заказы со стороны германских властей. Так, с 1940 по 1944 годы Национальная фабрика изготовила для немецких вооружённых сил 363 200 пистолетов. В основной своей массе это были FN Браунинг модель 1922 (улучшенная версия Браунинга образца 1910) и Browning Hi-Power. Для сравнения, тюрингский завод в Целла-Мелис (где до самого конца войны размещалось головное производство фирмы Walther), в период с 1940 по 1945 годы выпустил 84 000 пистолетов Walther PP и 26 000 Walther PPK.

По классификации Управления вооружений вермахта, бельгийская оружейная фабрика Эрсталя получила код завода — изготовителя, за № 140. Соответственно, все единицы оружия сделанные на ней имели штамп «WaA140 ch F. N. Lüttich (BE)» или «WaA140 °F. N. Lüttich (BE)», где «WaA» означало Waffenamt — Управление вооружений; «F.N.» — Fabrique Nationale — Национальная фабрика; Lüttich — Льеж, по-немецки, и «BE» — Бельгия.

В 1970 году компания производила 98,7% всего охотничьего оружия Бельгии, основными моделями были полуавтоматы Browning A5 (с магазином на пять или два патрона) и двуствольные ружья с вертикальным расположением стволов.

После 1970 компания сосредоточилась на выпуске только военной продукции, чему немало способствовали крупные заказы на оружие со стороны сил НАТО.

КОНСТРУКЦИЯ ПИСТОЛЕТА «BERGMANN» М 1896

Пистолет действует по принципу использования энергии отдачи свободного затвора и оснащен неподвижным стволом. Возвратная пружина затвора установлена в гнездо пустотелого затвора. Оружие оснащено рукояткой револьверного типа и несъемным коробчатым магазином пачечного заряжания, расположенным перед спусковым крючком. Для перезаряжания оружия следует открыть вниз крышку магазина и вставить в паз магазина новую пачку на 5 патронов. После закрытия крышки магазина на нижний патрон начинает действовать подпружиненный подаватель, выдавливающий патроны вверх, где их перехватывает и досылает в патронник затвор.

Саму пачку можно оставить внутри магазина или вынуть через прорезь крышки, потянув за кольцо, которое остается торчать снаружи под магазином после того, как его крышка закрывается.

Считалось, что это оружие должно действовать одинаково хорошо как с вынутой, так и с оставленной пачкой, однако из сообщений того времени становится ясно, что при удаленной из магазина пачке патроны слишком болтаются и часто перекашиваются при подаче.

Патроны для пистолетов Браунинга

Конструируя оружие, Браунинг практически никогда не использовал уже существующие патроны. Его творения всегда использовали его же патроны – это и отличает его от других конструкторов. Лишь последняя разработка легендарного конструктора пошла вразрез с его представлениями, благодаря стараниям Дьедонне Сэва – именно он внедрил в конструкцию двухрядный магазин и разработал оружие под уже существующие 9х19 mm Parabellum и .40 Smith&Wesson.

Итак, Браунинг разработал следующие патроны для пистолетов своей конструкции:

7,65х17 mm разработан специально для пистолета М1900. В наши дни используется только в гражданском оружии – виной тому малая мощность выстрела и низкая убойная сила

9х20 mm Browning Long разработан для М1903. На тот момент убойная сила и мощность самого патрона считались удовлетворительными. В 30-х годах ХХ века вытеснен 9х19 mm Parabellum. На 2021 год не производится.

9х17 mm Browning Short разрабатывался как патрон для полицейского оружия, позволявший поражать цели, не прикрытые средствами защиты. В наши дни используется лишь в служебном и гражданском оружии, производится как .380 ACP

6,35х15,5 mm Browning используется и производится в наши дни. Распространён как боеприпас для малогабаритных гражданских пистолетов как .25 ACP. Не применяется в полиции, армии из-за малой убойной силы, проникающей способности и дальности полёта пули.

ФН Браунинг Бэби

Этот пистолет, в основу которого положена компактная модель 1906 г., официально стали выпускать в 1932 г. Его легко узнать по угловатому внешнему виду, который определяется рамкой той же длины, что и затвор. Прицельные приспособления постоянные. Ранние выпуски можно определить по названию «ВаЬу», выгравированному по обеим сторонам рукоятки у основания. Этот вариант не имеет автоматического предохранителя на рукоятке, но снабжен ручным предохранителем под рукояткой. Обычно из пистолета «Бэби» стреляли, обхватив его обеими руками, поскольку отдача была очень сильной. Впервые его стали импортировать в Соединенные Штаты в 1954 году.

Пистолеты Браунинга — история создания

Первый успешный образец полуавтоматического пистолета, на тот момент уже известный конструктор Браунинг представил в 1898 году. И практически сразу одна из новых на тот момент оружейных компаний подхватила производство нового пистолета, слегка изменив конструкцию.

Производство пистолета под названием FN Browning M1900 (именно так был назван этот пистолет) началось на заводе Fabrique Nationale в городе Эршталь, Бельгия. Сотрудничество конструктора и оружейной компании продолжалось многие годы, практически до самой смерти Браунинга. Его главным принципом стала простота механизмов, надёжные схемы автоматики при сравнительно невысокой цене.

ФН Браунинг, Мк III

Изменения, в результате которых в 1990-х годах появился «Браунинг» Мк III, наконец-то воздали должное пистолету, который некоторые считают самым известным в мире. Хотя внешних различий между Мк II и Мк III немного, производственный процесс был усовершенствован. Имеются небольшие, но заметные отличия в габаритах. Рукоятка стала более эргономичной. В этой модели, разработанной по оригинальной схеме «Хай Пауэр», появились крупные рычажки ручного предохранителя по обеим сторонам корпуса, открыто расположенный курок, автоматический предохранитель ударника и магазинный предохранитель, предотвращающий спуск курка при вынутом магазине. Несколько изменены прицельные приспособления, что облегчает быстрое прицеливание.

Компания «ФН Эрсталь» сочетает компьютерные технологии и классические разработки, чтобы производить самое конкурентоспособное оружие.

«Хай Пауэр» во Второй мировой

Примеру бельгийцев последовали ещё ряд европейских стран – Голландия, Дания, Литва… Увы, в 1940 году у FN неожиданно остался только один заказчик – вермахт, который до 1945 г. закупал пистолет под обозначением Pistole 640(b).

Однако стрелять в одну сторону GP-35 не довелось — благодаря всё тому же Дидьену Сэву. Тот успел перебраться в Англию, захватив изрядное количество технической документации, в том числе и на GP-35. Благодаря этому союзники развернули в Канаде собственное производство пистолета под названием Browning High Power (как и «Grande Puissance», это переводится как «большой мощности», что, впрочем, обозначает лишь магазин увеличенной ёмкости). Надёжный, мощный, с магазином большой ёмкости, пистолет очень ценили по обе стороны фронта – в Третьем рейхе им старались вооружиться парашютисты и войска СС, у союзников «Хай Пауэр» поступал к британским коммандос и их американским коллегами из Управления специальных служб.

Фото: «Браунинги» для вермахта — вверху ранняя разновидность с деревянными щёчками рукоятки, внизу поздняя с бакелитовыми

В СССР тоже весьма заинтересовались новым «Браунингом» – тем более что идея о необходимости применения для армейского пистолета магазина большой ёмкости была не просто высказана советскими военными, но и реализована в металле – победивший на предвоенном конкурсе пистолет конструкции Воеводина имел магазин на 18 патронов.

Во второй половине 1941 года на стрелковом полигоне ГАУ КА прошли сравнительные испытания отечественных и иностранных пистолетов. Среди последних был и «Хай Пауэр». Одним из наиболее важных для армейских пистолетов этапом испытаний стала проверка безотказности работы автоматики в различных условиях. В этот пункт входили:

отстрел при нормальной смазке деталей;
отстрел при густой смазке деталей;
отстрел при запылении деталей;
отстрел при сухих деталях;
отстрел при углах возвышения и углах склонения ±90°;
отстрел при увеличенном на 10% заряде;
отстрел при охлаждении патронов и оружия до −50°С (смазка зимняя).

Это испытание пистолет Браунинга выдержал на «отлично», показав всего 4,25% задержек – лучший результат среди всех проходивших испытание образцов. У отечественных ТТ и пистолета Воеводина было 8,26% и 7,0% соответственно. Интересно, что по работе при −50°С «Браунинг» обошёл не только советские пистолеты, но и финский «Лахти» L-35 – хотя казалось бы, «финну» было не привыкать к суровым холодам.

Фото: Командир Красной армии в звании капитана показывает устройство «Браунинга» GP-35 партизанам (или ополченцам). Фотография сделана в районе Смоленска в августе 1941 года

Итог этого и других испытаний подвёл отчёт 1945 года:

Отзывы фронтовиков, собиравшиеся во второй половине 1945 года в порядке обобщения опыта войны, также не обошли «Браунинг» вниманием. В частности, в пункте о возможных улучшениях пистолета ТТ говорилось:

2. История Бельгии — история предприятия

Браунинг модель 1922

С начала XX века, предприятие расширило круг интересов и начало производить моторы, автомобили, мотоциклы. Производство мотоциклов продолжалось вплоть до 1965 года, производство грузовых автомашин до 1970. После этого компания сосредоточилась на выпуске только военной продукции, чему немало способствовали крупные заказы на оружие со стороны сил НАТО.

Национальная фабрика имеет крупное отделение в Соединённых Штатах, выпускающее по заказу американского правительства, автоматы М16, пулемёты M240, пистолеты и прочие виды стрелкового вооружения.

Немного истории

Производство ружей в Бельгии началось в XVII веке. Сначала они продавались на территории страны, и лишь спустя некоторое время продажи стали осуществляться за границу. Сначала партии были небольшие, но с приобретением популярности они начали расти. Известно, что в 1860 году Бельгия смогла продать оружия на сумму в 11891960 франков. Стран, в которые экспортировался товар, очень много. Россия в этом списке лишь на тринадцатом месте. Первую десятку возглавляют:

Чили.
Англия.
Пруссия.
Франция.

Вам будет интересно:Почему нет компрессии в одном цилиндре? Проверка, измерение и замена

Сейчас Бельгия также продает большое количество оружия как дома, так и за границей.

КОНСТРУКЦИЯ ПИСТОЛЕТА «BERGMANN» М 1896

Пистолеты FN Browning M1910 и M1922

FN Browning Model 1910 — самозарядный пистолет конструкции Джона Браунинга, разработанный как усовершенствованный вариант пистолета FN Browning M1900.

История создания и производства

Пистолет был разработан для бельгийской компании Fabrique Nationale (FN) и компании Кольт. Последняя не проявила интереса к этой модели, и производство сосредоточилось в Бельгии. Первоначально модель 1910 выпускалась под патрон 7,65×17 мм Browning, а с 1912 года и под 9×17 мм Short.

В 1922 году, по заказу Королевства сербов, хорватов и словенцев, был выпущен новый вариант модели 1910 с удлиненным стволом и рукояткой, вмещающей магазин большей ёмкости, получивший наименование FN Browning M1922. Его магазин вмещал 9 патронов 7,65×17 мм или 8 патронов 9×17 мм. Модель 1922 состояла на вооружении в армиях нескольких европейских стран.

В годы Второй мировой войны выпуск пистолетов FN Browning М1922 был продолжен, но уже для немцев, которые использовали их в качестве оружия ограниченного стандарта. В период оккупации бельгийские оружейники изготовили для Вермахта 363 000 пистолетов М1922, калибра 7,65 мм, известных под названием Pistole 626(b) и калибра 9 мм — Pistole 641(b).

Конструкция и принцип действия

Автоматика пистолетов работает за счет использования энергии отдачи свободного затвора. Запирание канала ствола осуществляется кожухом затвора и силой сжатия возвратной пружины, размещённой вокруг ствола (впервые в серийно выпускавшимся пистолете) , за счет чего значительно уменьшились габариты затвора-кожуха и оружия в целом. Впоследствии такое решение, благодаря которому уменьшилось количество деталей и габариты пистолета, было использовано в пистолетах других систем. При этом недостатком такой схемы является перегрев возвратной пружины при продолжительной и скоростной стрельбе, потеря ею своих механических качеств, вследствие чего может нарушиться работа автоматики. Но для карманного пистолета, не предназначенного для ведения длительного боя, это несущественно.

Ударно-спусковой механизм ударниковый, одинарного действия, с тремя предохранителями — магазинным, автоматическим на тыльной стороне рукоятки (выключается при правильном охвате рукоятки рукой) и ручным предохранителем слева на рамке, блокирующим УСМ и затвор.

Однорядный магазин удерживается при помощи защелки, расположенной в нижней части рукоятки. Прицельные приспособления модели 1910 представляют собой продольный паз, проходящий вдоль верхней кромки затвора-кожуха, внутри которого спереди размещена полукруглая мушка.

Модель 1922 отличается выступающим удлиненным стволом и рукояткой, вмещающей магазин большей емкости. Прицельные приспособления открытые, нерегулируемые.

Эксплуатация и боевое применение

Оба варианта пистолета были широко распространены как гражданское, полицейское и армейское оружие, и пользовались большой популярностью в Европе до конца Второй мировой войны и даже после, а их производство продолжалось вплоть до 1983 года в разных вариантах, в том числе с регулируемыми прицельными приспособлениями.

Бельгия — на вооружении полиции и армии.
Греция — в 1926–1929 гг. закуплено 9 980 шт. 9-мм пистолетов FN Browning M1922 для армии.
Дания — приняты на вооружение до начала Второй мировой войны
Нидерланды — в октябре 1924 года 7,65-мм пистолет принят на вооружение под наименованием Pistool M25 No.1.
Испания — после начала в 1936 году войны в Испании, 200 шт. 9-мм пистолетов FN Browning M1922 было закуплено правительством Испанской республики.
Югославия — в феврале 1923 года заказано 60 тыс. 9-мм пистолетов модели 1922, в дальнейшем было заказано дополнительное количество.

Именно из 9-мм пистолета FN Browning M1910 №19074 в июне 1914 года Гаврило Принцип убил в Сараево эрцгерцога Фердинанда и его жену. Убийство стало поводом к Первой мировой войне. Пистолет №19074, легально купленный в Белграде вместе с тремя другими такими же браунингами для организации «Черная Рука», хранится в Венском военно-историческом музее.

Третий рейх — использовался во время второй мировой войны; трофейные бельгийские 7,65-мм пистолеты FN Browning M1910 поступали на вооружение под наименованием Pistole 621(b); бельгийские 7,65-мм пистолеты FN Browning M1922 — под наименованием Pistole 626(b); датские 7,65-мм пистолеты FN Browning M1922 — под наименованием Pistole 626(d); бельгийские 9-мм пистолеты FN Browning M1922 — под наименованием Pistole 641(b); югославские 9-мм пистолеты FN Browning M1922 — под наименованием Pistole 641(j).

Штурмовые винтовки

FN Scar Light

Файл:FN FAL rifle.JPG FN FAL калибра 7,62 мм, с деревянным прикладом

SAFN , (Semi-Automatique, Fabrique Nationale) — FN Model 1949, со снайперским прицелом. Бельгийские солдаты, участвовавшие в Корейской войне, любили её гораздо больше чем M1 Garand, за безотказность, и лучшую точность боя

FN FNC

FN SCAR-H

FN Model 1949(англ.) — полуавтоматическая винтовка. Первые версии были разработанны под стандартный калибр вермахта 7,92×57 мм. Но, с окончанием Второй Мировой войны, страны Европы и США, оказались перенасыщенны готовым оружием, поэтому модель переориентировали на заказчиков стран Латинской Америки и Ближнего Востока. Вследствие этого, винтовка в зависимости от страны — поставки (Аргентины, Бразилии, Венесуэллы, Бельгийского Кого, Египта и др.), выпускалась под разный калибр.

FN FAL, (Fusil Automatique Léger — русск. Лёгкая Автоматическая Винтовка) — популярная модель, стоит на вооружении ряда государств — участников НАТО. В 70-е годы, выпускалась болеее чем в семидесяти странах мира.

FN CAL, (Carabine Automatique Légère — русск. Лёгкий Автоматический Карабин) — штурмовая винтовка нового малого калибра НАТО. Считается, что модель получилась не самой удачной, хотя по этому поводу есть разные мнения. Так, при сознательной внешней схожести с FN FAL, в ней был применён ряд новых инженерных решений. Всего, данных винтовок, было выпущено, не более тридцати тысяч. Серийное производство винтовки, начатое в 1969 году, свернули в 1974. Свою негативную роль сыграла и высокая стоимость изделия.

Её дальнейшая глубокая модификация (FN FNC) вышла более совершенной. Переход на новый калибр сильно увеличил количество носимого боезапаса.

FN FNC, (Fabrique Nationale Carabine — Карабин Национальной Фабрики) — штурмовая винтовка нового штатного калибра НАТО 5,56×45 мм. Объединила в себе лучшие качества FN FAL и FN CAL. Для этой модели, характерно применение в новых материалов и сплавов. «В конструкции винтовки, широко использовались штампованные детали, одновременно с этим, многие ненагруженные узлы и детали были изготовлены из ударопрочных пластмасс, а корпус ударно-спускового механизма — из легких сплавов. Ствол и патронник сделали хромироваными, что свело к минимуму негативные последствия воздействия пороховых газов».

FN P90

FN F2000, — модель иготавливаемая с 2001 года. Очередная версия реализации спорной компоновки Булл-пап.

FN SCAR, (Special forces Combat Assault Rifle — русск. Штурмовая Винтовка Сил Специального назначения) — перспективная модель стрелкового оружия.

FN FNAR(англ.) — тактическая/снайперская полуавтоматическая винтовка.

Производители бельгийского оружия

Огромное количество фабрик в Бельгии занимается выпуском качественного бельгийского ружья. Рассмотрим самые популярные и широко известные фирмы:

Государственная фабрика (в сокращении FN). Расположена в городе Эрсталь, который находится недалеко от Льежа. Она производит 90% охотничьего оружия во всей Бельгии. Компания выпускает серийные модели, в которых есть самозарядные, гладкоствольные ружья и двустволки со стволами, располагающимися вертикально. Знамениты как «браунинги», названные в честь мастера их изготовивших, Джона Браунинга.
«Дюмулен». Данная фабрика выпускает преимущественно охотничьи карабины и штуцеры, у которых ствол располагается горизонтально.
«Лебо-Куралли». Одна из почитаемых компаний, основанная в 1865 году. Первые ружья, которые она производила, выпускались под маркой «Август Лебо». Благодаря мастерам своего дела появлялись авторские работы, которые, по качеству своему, ни в чем не уступали английским собратьям наивысшего класса. Такие бельгийские ружья высоко ценились даже за пределами страны. Например, у нас в России наличие этой модели в оружейном магазине считалось престижным, и поэтому многие владельцы пытались заполучить хотя бы один экземпляр себе в торговое помещение.
«Август Франкотт». Они также высоко ценились у нас. Выпускались данные модели в нескольких вариациях, от более дешевых моделей до самых дорогих.

К большому сожалению, в начале сороковых годов огромное количество бельгийского оружия было изъято представителями НКВД и отправлено на переплавку, поэтому большинство первых моделей охотничьего оружия не дожили до наших времен.
